7
664Y4300.A
РУССКИЙ
PUSH
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

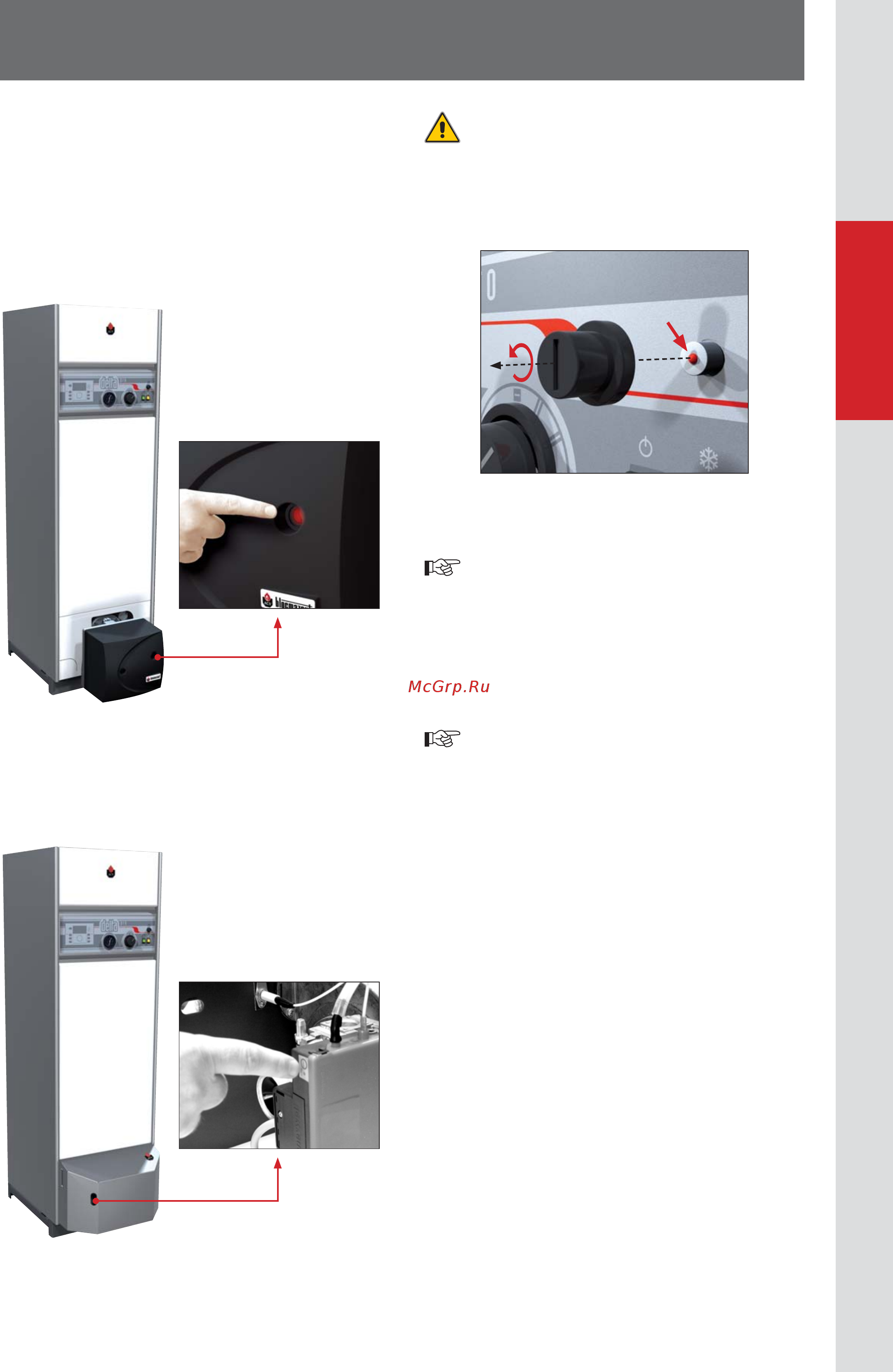

БЛОКИРОВКА ГАЗОВОЙ ИЛИ
ЖИДКОТОПЛИВНОЙ ГОРЕЛКИ
Если на корпусе горелки загорается предохранительный световой
сигнал, это свидетельствует о неисправности.
Выж дав пять минут, перезапустите горелку, нажав на кнопку “RESET”
(Перезапуск) на ее корпусе.
Если горелка не запускается, вызовите специалиста, предварительно
убедившись, что причиной неисправности не является короткое
замыкание или перекрытый доступ газа/топлива.
Включайте котел только тогда, когда его температура
упадет ниже 60 °C. Если неисправность не устраняется,
вызовите монтажника.
Запуск горелки:
В нормальном рабочем режиме горелка включается автоматически,
если температура котла падает ниже установленной точки.
Для обеспечения хорошей работы оборудования
рекомендуется проводить ежегодное обслуживание
перед началом отопительного сезона.
РЕМОНТ ГОРЕЛКИ
По всем моделям см. разделы по обслуживанию и ремонту в
инструкции по эксплуатации горелки.
Газовые горелки предварительного смешения ACV BG 2000-S
Жидкотопливные горелки ACV BMV1 (FV) & BMV2 (FV)
Предохранительный термостат с ручным перезапуском
Если газовая или жидкотопливная горелка не
работает, отключите котел от сети питания на
распределительном щите котельной, а затем
перезапустите предохранительный термостат на
панели управления.
