ACV Delta Pro & Pro Pack 45 [14/36] Русский
![ACV Delta Pro & Pro Pack 45 [14/36] Русский](/views2/1407234/page14/bge.png)
14
664Y4300.A
РУССКИЙ
4
5
3
11
8
10
6
9
7
5
2
1

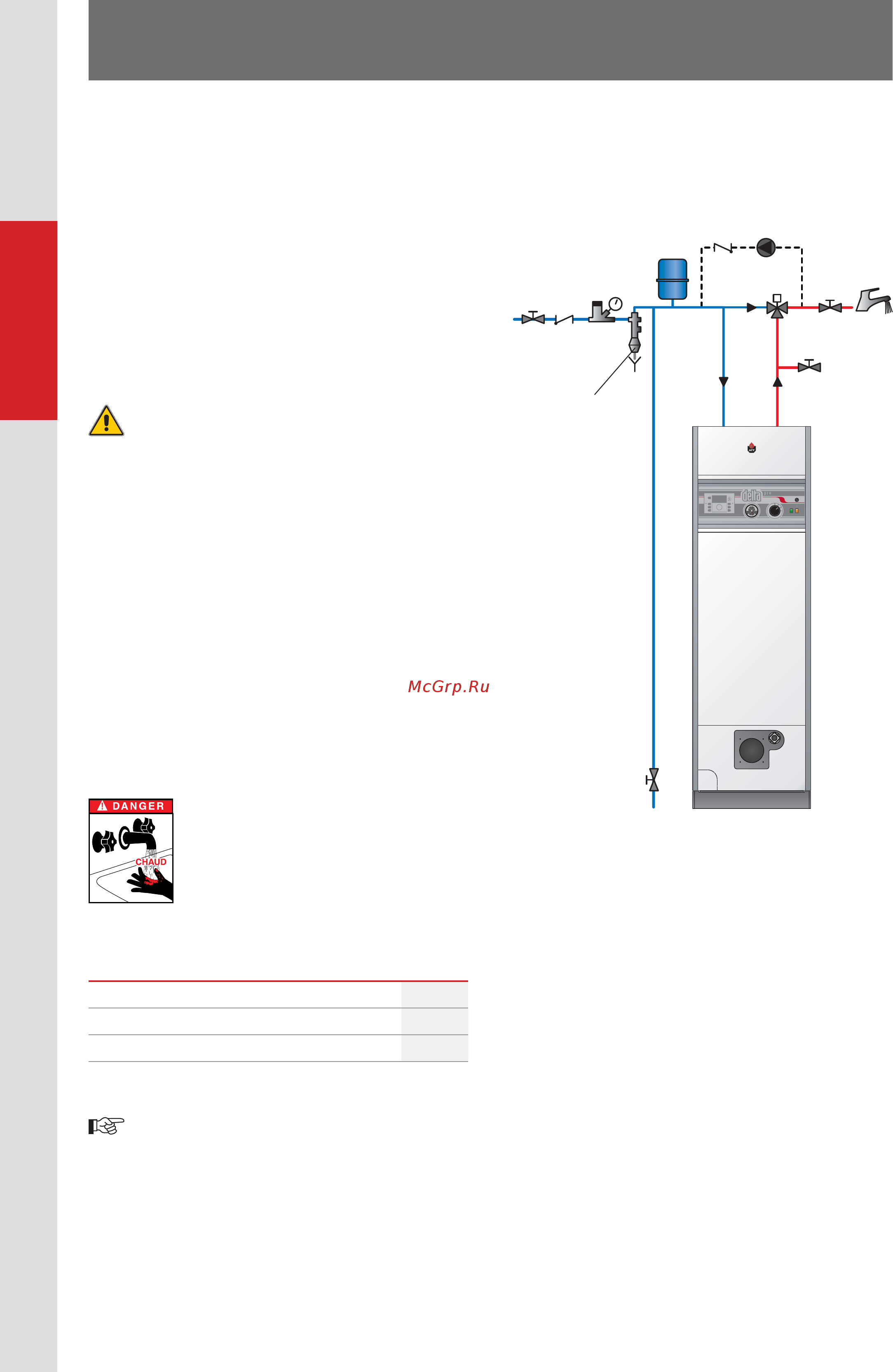

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
Пример подключения с термостатическим смесительным
клапаном
1. Группа безопасности на 7 бар (стандартная комплектации)
2. Редуктор давления
3. Термостатический смеситель
4. Циркуляционный насос горячей воды (опция)
5. Обратный клапан
6. Расширительный бак системы горячего водоснабжения
(стандартная комплектации на модели Pro Pack 2л)
7. Запорный кран
8. Точка водоразбора
9. Сливной кран
10. Сифонный клапан
11. Отсекающий клапан
Бойлер контура горячего водоснабжения должен быть
заполнен перед заполнением контура отопления.
Редуктор давления
Если давление в системе водоснабжения превышает 6 бар, необходимо
установить редуктор давления, настроенный на 4,5 бар.
Группа безопасности
Группа безопасности настроена на давление 7 бар. Предохранительный
клапан, входящий в группу безопасности, должен быть присоединен к
сливу в канализацию.
Расширительный бак системы ГВС (стандартная
комплектации на модели Pro Pack 2л)
Установка расширительного бака в системе горячего водоснабжения
позволяет избежать резких скачков давления при гидравлических
ударах или перепадах давления.
Циркуляционный насос системы ГВС (опция)
Если котел находится на удалении от точек водоразбора, монтаж
контура рециркуляции с циркуляционным насосом обеспечит быструю
подачу горячей воды.
Для защиты от возможных ожогов настоятельно
рекомендуется установить термостатический
смеситель.
УСТАНОВКА
В качестве опций возможны следующие
комплектующие:
Редуктор давления Ø 3/4"
Термостатический смеситель Ø 3/4"
Расширительный бак 5 литров
Если существует риск возникновения низкого
давления в контуре ГВС (при установке котлов Delta Pro
& Pro Pack на крыше здания), необходимо установить
вакуумный прерыватель на вход холодной воды.
