8
664Y4300.A
РУССКИЙ
5353
5353
4x Ø 6,5 (M8)
Ø 112
ОБЩАЯ ИНФОРМАЦИЯ
Оборудование поставляется в полностью собранном виде, прове-
ренном и упакованном, на деревянной плите с ударопрочными
краями. Упаковка защищена пленкой.
После получения оборудования и вскрытия упаковки проверьте
котел на предмет возможного ущерба при транспортировке.
Ниже приводятся габаритные размеры и вес котла, необходимые
для транспортировки.
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальное рабочее давление (бак заполнен водой)
- контур отопления: 3 бар
- контур водоснабжения: 10 бар
Испытательное давление (бак заполнен водой)
- контур отопления: 4,5 бар
- контур водоснабжения: 13 бар
Рабочая температура
- максимальная температура: 90°C
Качество воды:
• Содержание хлоридов: < 150 мг/л
• 6 ≤ ph ≤ 8

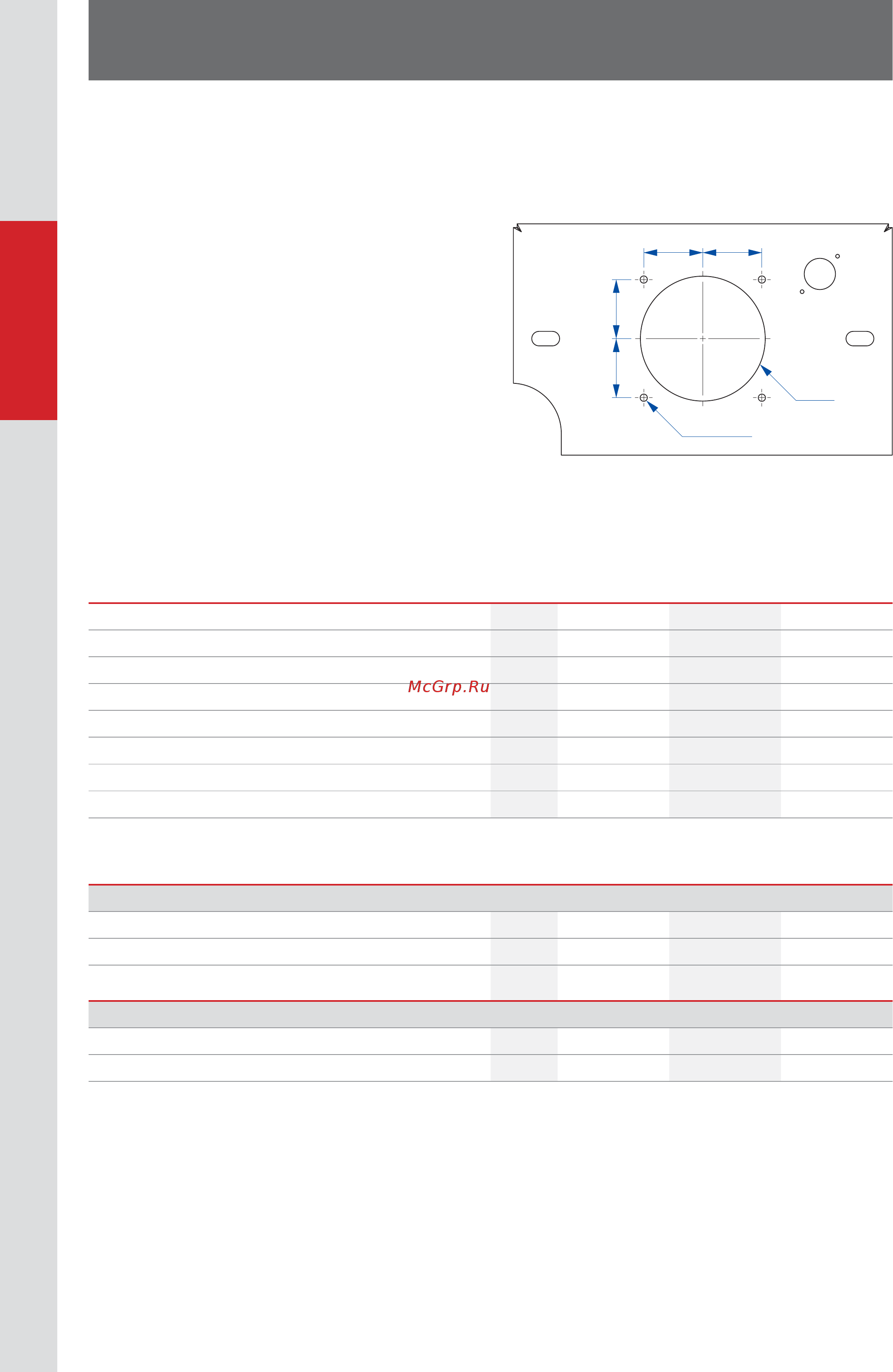

ПЕРЕДНЯЯ ПЛИТА ЖИДКОТОПЛИВНОЙ
ИЛИ ГАЗОВОЙ ГОРЕЛКИ С НАДДУВОМ
Передняя плита имеет 4 шпильки (М8) для крепления горелки. Для
защиты от теплового излучения плита оснащена изолирующей
прокладкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБЩИЕ ХАРАКТЕРИСТИКИ
Delta Pro &
Pro Pack 25
Delta Pro &
Pro Pack 45 Delta Pro 55
Теплопроизводительность кВт 27,9 49,5 61,0
Полезная мощность кВт 25,0 45,0 55,0
КПД 80/60 °C % 89,6 90 90,1
Общий объем л 158 127,5 151
Объем контура отопления л 83 62,5 68
Присоединение контура отопления (вн. резьба) Ø 1" 1" 1"
Присоединение контура водоснабжения (нар. резьба) Ø 3/4" 3/4" 3/4"
Площадь поверхности теплопередачи бака ГВС м 1,59 1,99 2,46
ПРОИЗВОДИТЕЛЬНОСТЬ ПО САНИТАРНОЙ
ГОРЯЧЕЙ ВОДЕ
Delta Pro &
Pro Pack 25
Delta Pro &
Pro Pack 45 Delta Pro 55
Температура контура отопления 80°С
Пиковая производительность при 40°С (ΔТ = 30°С) л/10мин 268 316 362
Пиковая производительность при 40°С (ΔТ = 30°С) л/60мин 806 1284 1533
Непрерывная производительность при 40°С (ΔТ = 30°С) л/ч 645 1161 1405
Время заполнения бака при температуре 60°С
Выход на режим минут 32 16 16
После производства 140 л при 45°C минут 15 9 7
