ACV Delta Pro & Pro Pack 45 [9/36] Габаритные размеры
![ACV Delta Pro & Pro Pack 45 [9/36] Габаритные размеры](/views2/1407234/page9/bg9.png)
9
664Y4300.A
РУССКИЙ
AA
D
K
F
G
E
CB
H
L
J
I
AA
D
F
M
G
E
CB
H
L
J
I

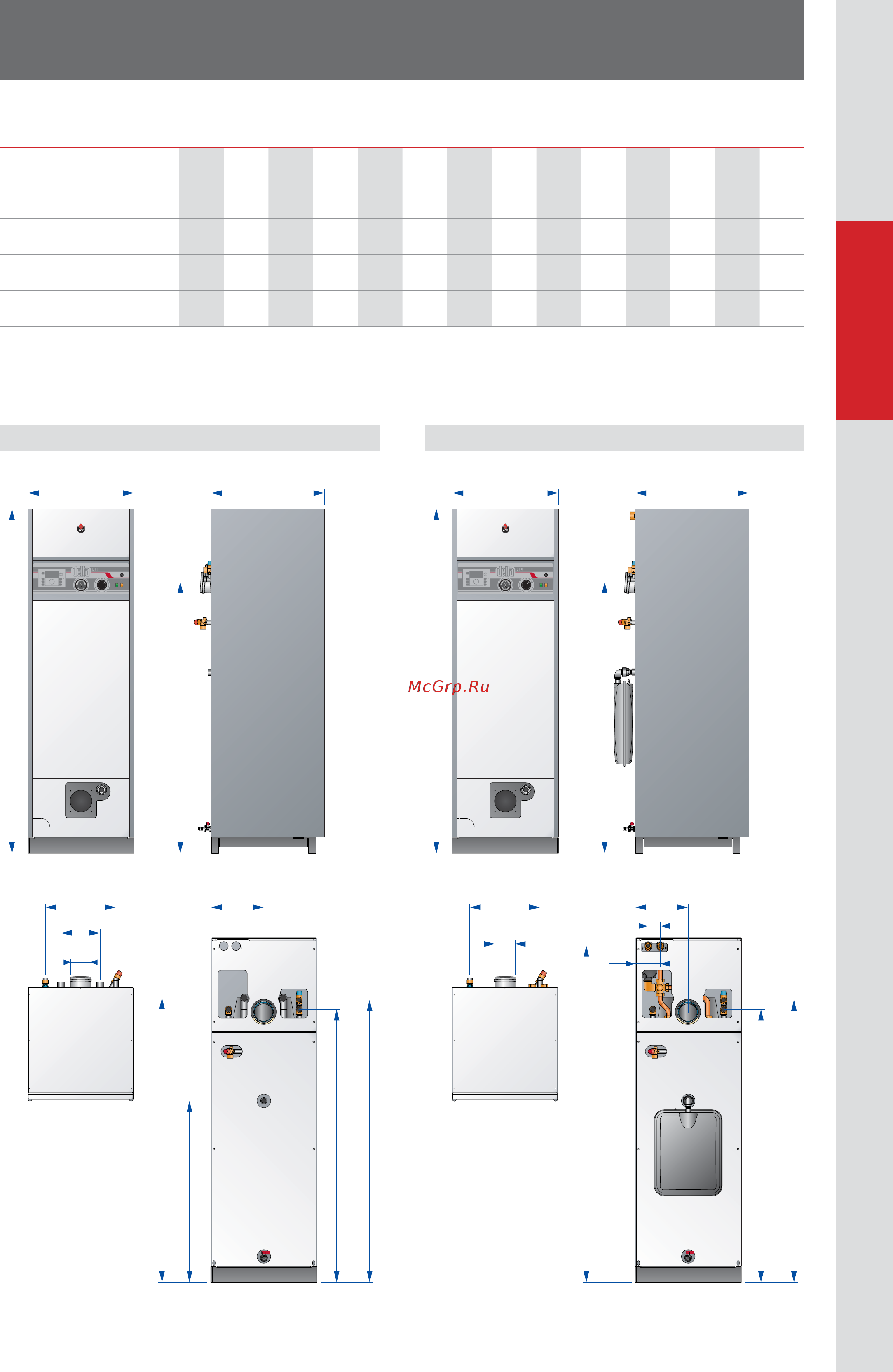

ГАБАРИТНЫЕ РАЗМЕРЫ
РАЗМЕРЫ И ВЕС
A
[мм]
B
[мм]
C
[мм]
D
[мм]
E
[мм]
F
[мм]
Ø G
[мм]
H
[мм]
I
[мм]
J
[мм]
K
[мм]
L
[мм]
M
[мм] кг (*)
Delta Pro 25 1760 540 584 1386 360 200 100 220 1445 1445 928 1400 — 145
Delta Pro 45 1760 540 584 1386 390 200 100 220 1445 1445 928 1400 — 168
Delta Pro 55 1760 540 584 1586 390 200 100 220 1645 1645 928 1600 — 200
Delta Pro Pack 25 1760 540 584 1386 360 63 100 220 1723 1445 — 1400 128 145
Delta Pro Pack 45 1760 540 584 1386 390 63 100 220 1723 1445 — 1400 128 168
(*) масса в порожнем состоянии без горелки
DELTA PRO PACK 25/45DELTA PRO 25/45/55
