ACV Delta Pro & Pro Pack 45 [15/36] Русский
![ACV Delta Pro & Pro Pack 45 [15/36] Русский](/views2/1407234/page15/bgf.png)
15
664Y4300.A
РУССКИЙ
8
6
4
3
3
2
1
7
5

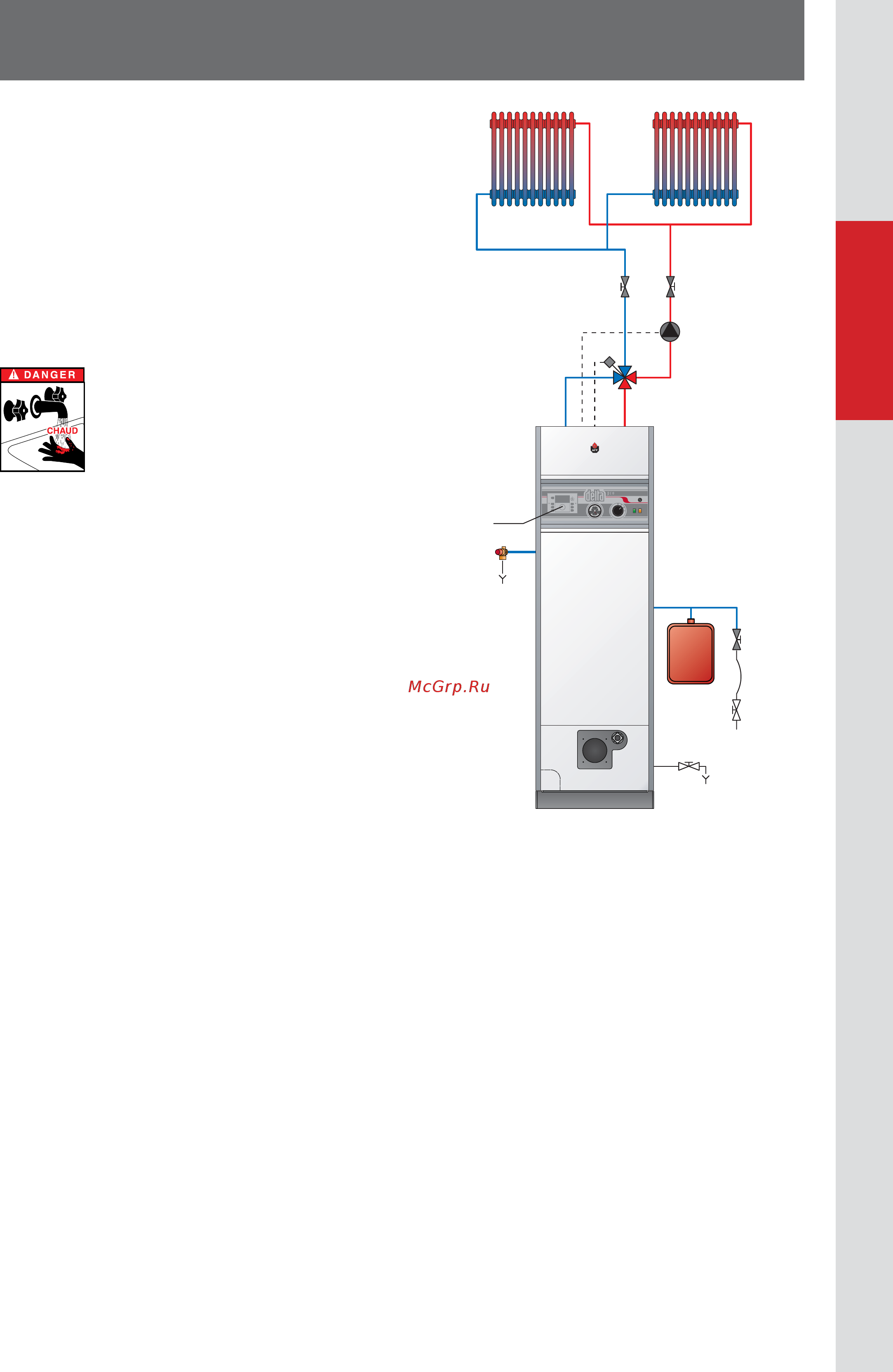

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ
Пример основной схемы подключения
1. 4-х ходовой смеситель с электроприводом (стандартная
комплектация на котлах Pro Pack)
2. Циркуляционный насос (стандартная комплектация на
котлах Pro Pack)
3. Отсекающий клапан системы отопления
4. Кран заполнения системы
5. Предохранительный клапан на 3 бар (стандартная
комплектация)
6. Расширительный бак контура отопления (стандартная
комплектация на Pro Pack)
7. Контро л лер (опц и я)
8. Дренажный кран (стандартная комплектация)
Дренажный кран
Группа безопасности должна быть присоединена к
сливам в канализацию.
Гидравлический комплект для модели Delta Pro Pack
Гидравлический комплект ставится заводом-изготовителем на
модели Delta Pro Pack 25 и Delta Pro Pack 45 и включает:
• Циркуляционный насос со встроенным автоматическим
воздухоотводчиком
• 4-х ходовой ручной смеситель (с сервомотором в качестве
опции)
• Расширительный бак контура отопления емкостью 10л.
• Расширительный бак для горячей воды емкостью 2л.
