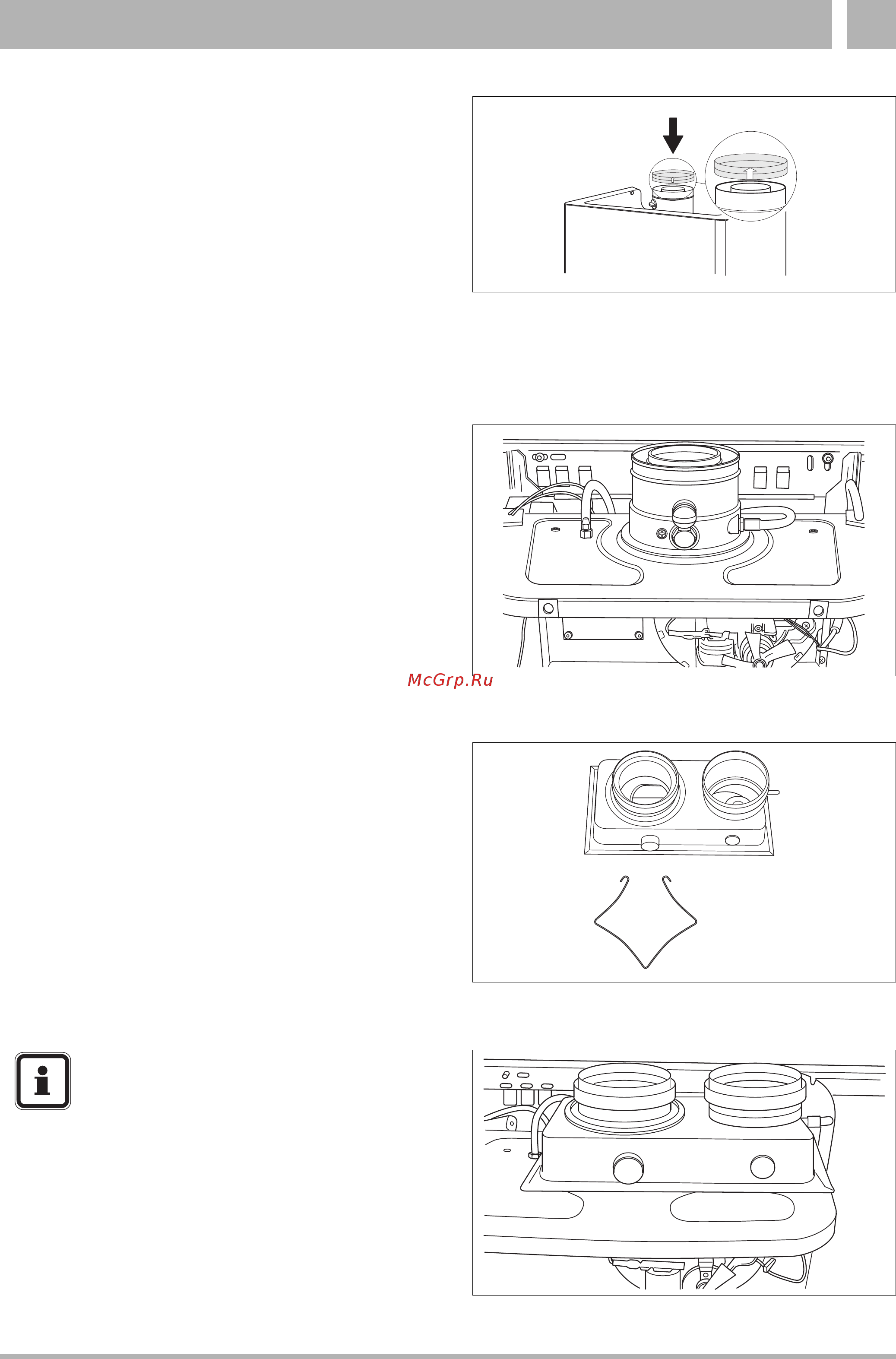

Монтаж 5 Присоединение по воздуху отработавшим газам Для ТИПОраЗМерОВ В32 С 2 С Х 32 32Х 42Х 52Х и С х вместе с проточным газовым водонагревателем Ьодатах 11002 102 допускается применение строительных норм систем отвода газов в соответствии с Руководящими указаниями 90 396 EWG с учетом стандарта ЕЙ 483 сертификация системы 1 Не касается ВЕ Сертификация системы документируется идентификационным производственным номером на фирменной табличке нагревателя Присоединение по воздуху отработавшим газам следует монтировать соответственно с инструкцией по монтажу системы отвода газов Используя иьб1пк отводные системы газа необходимым есть манжетное кольцо рис 17 для того чтобы сделать совместимым водонагреватель Параллельное присоединение по воздуху отработавшим газам только 1Т Удалить фитинг присоединения по отработавшим газам рис 18 3 шурупа самореза и снять шланг регулятора давления воздуха Открыть камеру сгорания Установить наустройство фитинг для параллельного присоединения по воздуху отработавшим газам принадлежности и закрепить зажимами изнутри устройства смотр рис 19 и рис 20 При этом зажимы вставляются снизу в пазы системы выхлопа газов Рис 18 Концентричное присоединение по воздуху отработавшим газам Проверить правильность установки зажимов Снятый шланг регулятора давления насадить на измерительный ниппель на правой стороне параллельного по воздуху отработавшим газам Для параллельного соединения устройства Ьодатах 11002 102 следует применять одно стенные газоустойчивые фитинги системы отвода газов Переходное кольцо При параллельном присоединении по отработавшим газам и сопротивлении системы отвода газов 60 Па вложить прилагаемое переходное кольцо в штуцер подвода Рис 19 Деталь соединения выхлопа газов для параллельного оттека воздуха выхлопов принадлежности УКАЗАНИЕ При максимальной длине отводной трубки L 1500 мм вложить прилагаемое переходное кольцо в штуцер отвода газов Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 0002 24 24К 1Л02 24 24К Издание 09 2002 15
