Buderus Logamax U102 - 24 K [21/44] Обслуживание

Содержание

• Предисловие 2
• Содержание 2
• Применение 3
• Применение 1 3
• I конструктивная схема 4
• Конструктивная схема 4
• Конструктивная схема 5
• I конструктивная схема 6
• 6565 65 7
• Aw vs ек иэ 7
• Ж нк 7
• Технические данные 7
• Технические данные 3 7
• I технические данные 8
• Технические данные 3 9
• I технические данные 10
• Извлечение из норм 11
• Извлечение из норм 4 11
• Во избежание повреждения газового котла следует исключить загрязнение воздуха галогенами и углеводородами содержащимися в аэрозольных баллонах растворителях и моющих средствах красках клеях а также большим количеством пыли 12
• Воспламеняющиеся материалы и жидкости не должны храниться вблизи проточного водонагревателя 12
• Монтаж 12
• Объем поставки 12
• Открыть упаковку и проверить объем поставки на полноту 12
• Помещение для установки проточного водонагревателя должно быть защищено от промерзания и хорошо вентилироваться 12
• При выборе места установки соблюдать промежутки для отвода выхлопных газов соблюдать минимальные зазоры по сторонам 50 мм 12
• Требования к помещению 12
• Указание должны соблюдаться нормы отрой надзора в отношении помещений для установки 12
• Боковые выемки на настенном креплении предназначены для двух типов устройств zwr zr при этом необходимо соблюдать распределение присоединений трубок в соответствии с инструкцией по монтажу группа присоединения 13
• Держатель рис 16 13
• Закрепить проточный водонагреватель с помощью группы 13
• Зафиксировать облицовку 13
• Монтаж 5 13
• Монтаж присоединения 13
• Монтажные работы при использовании монтажных пластинок соединения u ma только для 3 ходового клапана совместимо с junkers 13
• Открутить гайку крепления рис 15 поз 1 13
• Повесить проточный водонагреватель на настенный 13
• Проточный газовый водонагреватель должен устанавливаться только специалистом допущенным к проведению подобных работ 13
• Соединения принадлежности 13
• Удалить облицовку 13
• Удалить упаковку и отправить ее на переработку не удалять пенополистирольное основание для защиты соединительных опор во время монтажа проточный водонагреватель и штуцер вывода газов должны быть защищены от загрязнения строительными материалами например накрыванием пленкой прикрепить стенное крепление для корректуры длины использовать пластиковую ленту рис 14 13
• Указание указания по монтажу монтировать пластинку соединения в соответствии с инструкцией по монтажу труппа присоединения переместив трубки 13
• Установка 13
• Монтаж 14
• Монтаж 5 15
• I монтаж 16
• Монтаж 17
• I монтаж 18
• Подготовка к эксплуатации 18
• Монтаж 5 19
• Проверка герметичности в рабочем 19
• Проверка давления газа 19
• Состоянии 19
• Установить показатели измерения 19
• I монтаж 20
• Проверка ионизационного 20
• Эксплуатационное испытание 20
• Электрического тока 20
• Монтаж 5 21
• Обслуживание 21
• Регулировка мощности 21
• I монтаж 22
• Монтаж 5 23
• I монтаж 24
• Вывод отопительного котла из 25
• Перевод на другой вид газа 25
• Эксплуатации 25
• I перевод на другой вид газа 26
• Горелки 27
• Измерение и регулирование давления 27
• Перевод на другой вид газа 6 27
• I технический осмотр 28
• Общие указания 28
• Подготовка нагревательного котла к 28
• Технический осмотр 28
• Техническому осмотру 28
• Технический осмотр 29
• I техническое обслуживание 30
• Техническое обслуживание 30
• В зависимости от свойств водопроводной воды рекомендуется периодическое удаление накипи со стороны водопроводной воды теплообменника горячего водоснабжения 31
• Водоснабжения рис 31 поз 7 и 10 и вытянуть вниз теплообменник горячего водоснабжения 31
• Воды 31
• Выкрутить сетку очистки холодной воды рис 31 поз 3 31
• Для демонтажа сетки при попадании холодной воды необходимо действовать следующим образом 31
• Для демонтажа теплообменника необходимо действовать следующим образом 31
• Для этого демонтировать теплообменник горячего водоснабжения и обработать обычным бытовым средством для удаления накипи 31
• Закрутить сетку и открыть кран холодной воды 31
• Закрыть запорное устройство на входе водопроводной 31
• Закрыть служебные краны и опорожнить котел 31
• Нагревателя 31
• Отвернуть крепежные винты теплообменника горячего 31
• Открыть точку отбора воды горячего водоснабжения 31
• Очистка сетки при попадании холодной воды 31
• Продуть сетку сжатым воздухом или очистить ее под 31
• С помощью обычного гаечного ключа sw 24 31
• Струей воды 31
• Техническое обслуживание 8 31
• Удаление накипи с теплообменника горячего водоснабжения 31
• Указание для технического обслуживания и содержанием в исправности устройства рекомендуется заключить контракт технического обслуживания 31
• I техническое обслуживание 32
• Отказ причина устранение 33
• Отказ причина устранение 9 33
• Отказ причина устранение 34
• Протокол 35
• Протокол 10 35
• Протокол запуска в эксплуатацию 35
• I протокол 36
• Протоколы по техническому осмотру и 36
• Техническому обслуживанию 36
• Протокол 10 37
• I протокол 38
• Протокол 39
• Buderus 40
• Buderus heiztechnik gmbh d 35576 wetzlar 40
• Declaration of conformity 40
• Déclaration de conformité 40
• Konformitätserklärung 40
• Logamax u 002 k 40
• Заявление о соответствии 40
• Buderus 41
• Buderus heiztechnik gmbh d 35576 wetzlar 41
• Declaration of conformity 41
• Déclaration de conformité 41
• Konformitätserklärung 41
• Loga max u 102 k 41
• Заявление о соответствии 41
• Для заметок 42
• Для заметок 43
• Buderus 44
• Heiztechnik 44

Похожие устройства

• Buderus Logamax U032-24K Инструкция по эксплуатации
• Buderus Logamax U032-24K Техническое описание
• Buderus Logamax U034-24K Инструкция по эксплуатации
• Buderus Logamax U034-24K Техническое описание
• Buderus Logamax U 022-24 Инструкция по эксплуатации
• Buderus Logamax U 022-24 Техническое описание
• Buderus Logamax U 022-24 Инструкция по монтажу
• Buderus Logamax U 032-24 K Инструкция по эксплуатации
• Buderus Logamax U 032-24 K Техническое описание
• Buderus Logamax U 032-24 K Инструкция по монтажу
• Buderus Logamax U 034-24 K Инструкция по эксплуатации
• Buderus Logamax U 042-24 K Инструкция по эксплуатации
• Buderus Logamax U 042-24 K Техническое описание
• Buderus Logamax U 044-24 K Инструкция по эксплуатации
• Buderus Logamax U 044-24 K Инструкция по монтажу
• Buderus Logamax U052-24/28K Инструкция по эксплуатации
• Buderus Logamax U052-24/28K Инструкция по монтажу
• Buderus Logamax U052-24/28 Инструкция по эксплуатации
• Buderus Logamax U052-24/28 Инструкция по монтажу
• Buderus Logamax U054-24K Инструкция по эксплуатации

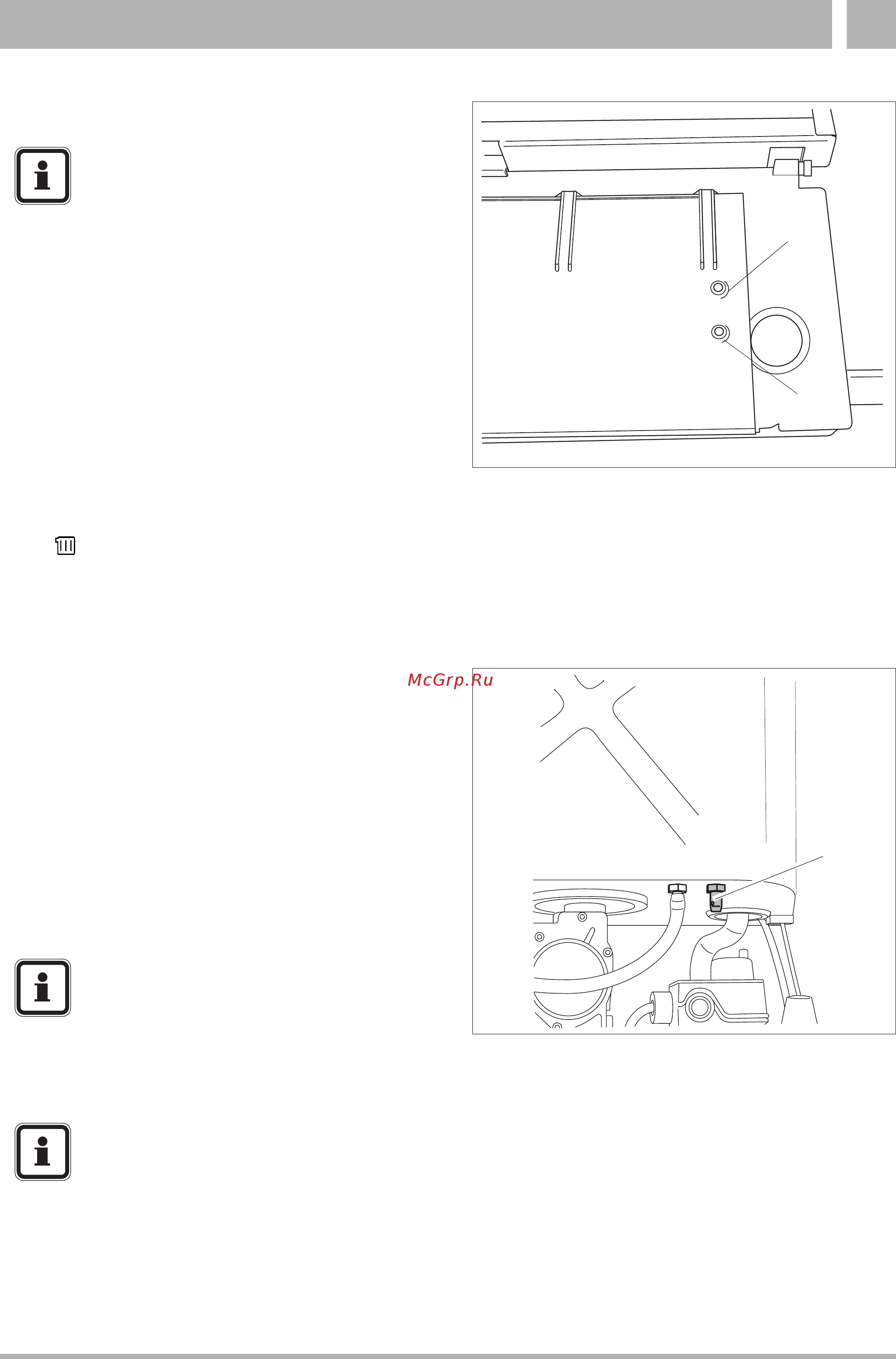

Монтаж 5 5 10 Регулировка мощности УКАЗАНИЕ Отопительная мощность проточного газового водонагревателя настраивается заводомизготовителем по методу ЕЕ Н и может регулироваться только потенциометром max Heizleistung регулирования Регулировка комбинированного газового клапана допускается только при переводе на другие виды газа смотр раздел 6 Перевод на другой вид газа Ограничение максимальной отопительной мощности Подключить манометр к измерительному ниппелю комбинированного газового клапана рис 22 поз 2 и к измерительному ниппелю для измерения давления насадки рис 22 поз 1 Регулятор температуры сетевой воды установить в положении 90 С Рис 26 Потенциометр для настройки максимальной мощности отопления Переключатель режимов работы установить в положение GS щ рис 30 поз 1 Поз 1 Начальная нагрузка Поворачивать потенциометр тах Heizleistung рис 26 поз 2 По часовой стрелке Легенда к рис 26 Потенциометр Поз 2 Максимальная отопительная мощность повышение мощности Против часовой стрелки понижение мощности Подождать ок 3 4 мин пока устройство не перейдет на большую нагрузку Сравнить давление по манометру с таблицей давления в насадке смотр стр 23 24 табл 4 табл 7 Установленную отопительную мощность внести в прилагаемую наклейку для заданных значений Во время настройки указатель температуры сетевой воды должен быть ниже 80 С Снова плотно закрыть измерительный ниппель запорным винтом 5 11 Обслуживание УКАЗАНИЕ Первоначальный ввод в эксплуатацию и обслуживание устройства а также инструктаж оператора должны осуществляться квалифицированным специалистом Рис 2 7 Измерительный ниппель для измерения давления насадки на проточном газовом водонагревателе Ввод в эксплуатацию и обслуживание должны проводиться в соответствии с прилагаемой инструкцией по эксплуатации УКАЗАНИЕ Частота включения циркуляционного газового водонагревателя в отопительном режиме ограничивается электронным устройством Это ограничение может быть обойдено путем кратковременного отключения и последующего включения или перезапуска при условии наличия теплового потребления после повторного включения переключателя режимов сразу включается в работу Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 11002 24 24К 1Л02 24 24К Издание 09 2002 21
