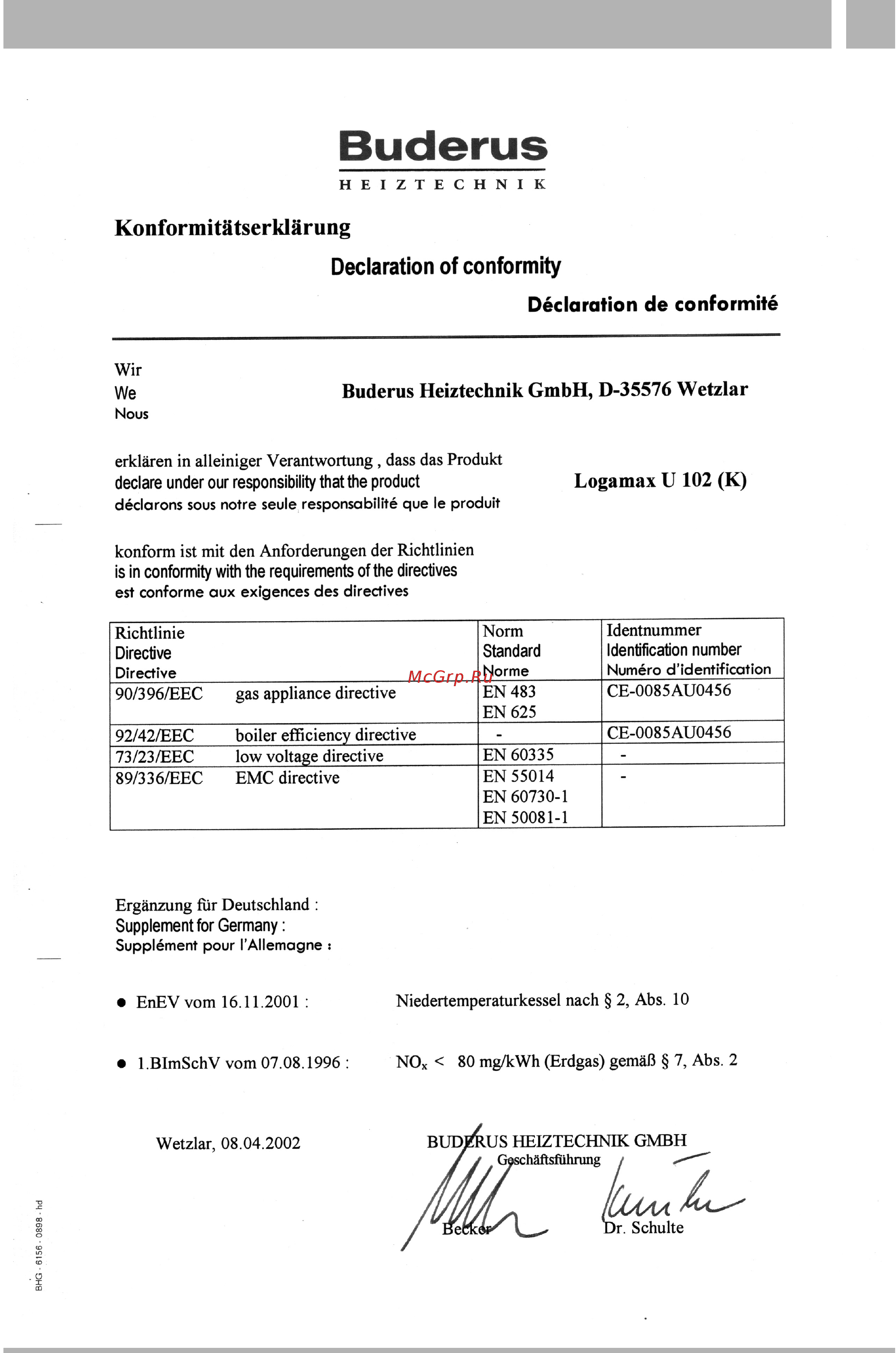

Заявление о соответствии Buderus HEIZTECHNIK Konformitätserklärung Declaration of conformity Déclaration de conformité Wir Buderus Heiztechnik GmbH D 35576 Wetzlar We Nous erklären in alleiniger Verantwortung dass das Produkt Loga max U 102 K declare under our responsibility that the product déclarons sous notre seule responsabilité que le produit konform ist mit den Anforderungen der Richtlinien is in conformity with the requirements of the directives est conforme aux exigences des directives Richtlinie Directive Directive 90 396 ЕЕС gas appliance directive 92 42 ЕЕС 73 23 ЕЕС boiler efficiency directive low voltage directive 89 336 ЕЕС EMC directive Norm Standard Norme EN 483 EN 625 EN 60335 EN 55014 EN 60730 1 EN 50081 1 Identnummer Identification number Numéro d identification CE 0085AU0456 CE OO85AUO456 Ergänzung fur Deutschland Supplement for Germany Supplément pour l Allemagne EnEVvom 16 11 2001 Niedertemperaturkessel nach 2 Abs 10 1 BImSchV vom 07 08 1996 NOX 80 mg kWh Erdgas gemäß 7 Abs 2 aiS6 Cfi98 hd Wetzlar 08 04 2002 CÛ Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 11002 24 24К 1Л02 24 24К Издание 09 2002 41
