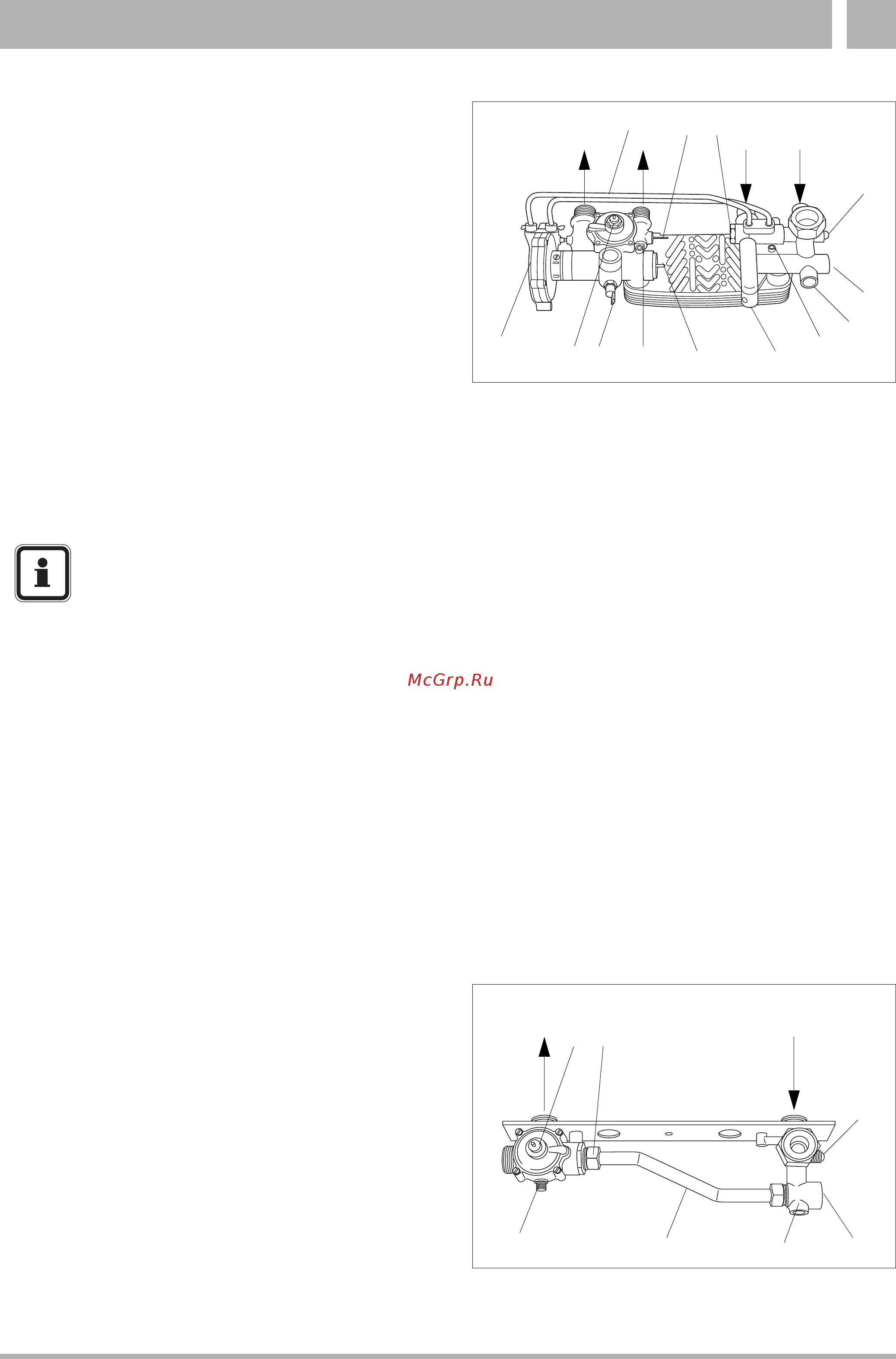

Техническое обслуживание 8 Удаление накипи с теплообменника горячего водоснабжения В зависимости от свойств водопроводной воды рекомендуется периодическое удаление накипи со стороны водопроводной воды теплообменника горячего водоснабжения Для этого демонтировать теплообменник горячего водоснабжения и обработать обычным бытовым средством для удаления накипи Для демонтажа теплообменника необходимо действовать следующим образом Закрыть служебные краны и опорожнить котел нагревателя Закрыть запорное устройство на входе водопроводной воды Открыть точку отбора воды горячего водоснабжения Отвернуть крепежные винты теплообменника горячего водоснабжения рис 31 поз 7 и 10 и вытянуть вниз теплообменник горячего водоснабжения УКАЗАНИЕ Для технического обслуживания и содержанием в исправности устройства рекомендуется заключить контракт технического обслуживания Очистка сетки при попадании холодной воды Для демонтажа сетки при попадании холодной воды необходимо действовать следующим образом Рис 31 Гидравлический блок комбинированного устройства Легенда к рис 31 Поз 1 Линии управления 3 ходовой клапан Поз 2 DHT датчик температуры воды горячего водоснабжения Поз 3 Сетка на холодной воде Поз 4 Присоединение MAG мембранный расширительный сосуд Поз 5 Присоединение предохранительного клапана Поз 6 Присоединение манометра Поз 7 Крепежный винт Поз 8 Наполнительное устройство только для Италии Австрии Турции Поз 9 Присоединение микровыключателя для контроля воды горячего водоснабжения Поз 10 Крепежный винт Поз 11 СНТ датчик температуры воды попадающей в сеть Закрыть запорное устройство на входе водопроводной воды Поз 12 PFS защита от снижения расхода воды Поз 13 Переключающая мембрана 3 ходовой клапан Открыть точку отбора воды горячего водоснабжения VK Вход в нагреватель Выкрутить сетку очистки холодной воды рис 31 поз 3 с помощью обычного гаечного ключа SW 24 AW Выход воды горячего водоснабжения ЕК Вход холодной воды Продуть сетку сжатым воздухом или очистить ее под струей воды RK Выход из нагревателя Рис 32 Гидравлический блок отдельного устройства Закрутить сетку и открыть кран холодной воды Легенда к рис 32 Поз 1 PFS защита при снижении расхода воды Поз 2 Перепускной клапан Поз 3 Соединение MAG мембранного расширительного сосуда Поз 4 Предохранительный клапан Поз 5 Соединение манометра Поз 6 Байпасный трубопровод Поз 7 СНТ датчик температуры воды попадающей в сеть RK Выход из нагревателя VK Вход в нагреватель Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 11002 24 24К 1Л02 24 24К Издание 09 2002 31
