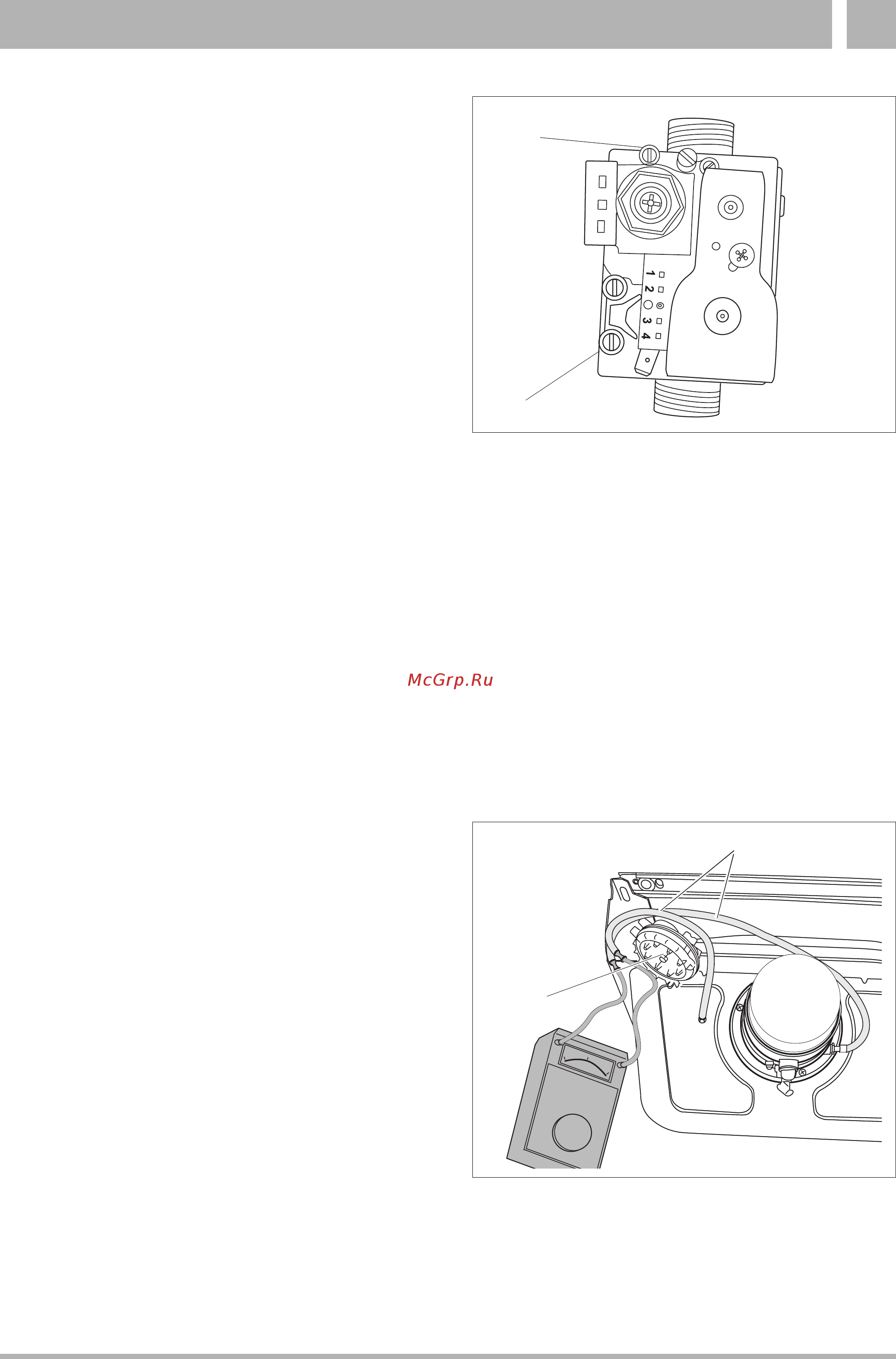

Монтаж 5 5 5 Проверка давления газа Проточный газовый водонагреватель необходимо вывести из рабочего состояния Открыть коробку системы управления Вывернуть запорный винт измерительного ниппеля давления и воздушник комбинированного газового клапана и подключить манометр рис 22 поз 1 Запустить проточный газовый водонагреватель Измерить давление питающего газа с помощью манометра и сравнить его с данными местного предприятия газоснабжения Выключить проточный газовый водонагреватель Снять манометр и снова плотно закрыть измерительный ниппель запорным винтом Заполнить прилагаемую табличку и закрепить ее на внутренней стороне обшивки Рис 22 Газоваяустановка SIT Легенда к рис 22 Газовая установка SIT Поз 1 Измерительный ниппель давление на присоединении Закрыть коробку регулирования Поз 2 Измерительный ниппель давление насадки 5 6 Проверка герметичности в рабочем состоянии Проверьте при работающей горелке все уплотнения по всему пути газовой смеси по горелке с помощью пенообразующего средства Средство должно быть допущено DVGW как средство проверки газовой герметичности Средство не должно попадать на соединения эле ктропро вод ки 5 7 Установить показатели измерения Измерить подаваемое давление дифференциальное давление Снять выключатель дифференциального давления с крепления рис 23 поз 1 Два шланга рис 23 поз 2 извлечь предыдущая запись распределения шлангов и соединить с манометром Установить сетевой выключатель в позицию 1 Проверить дифференциальное давление Момент включения составляет 56 Па момент выключения 41 Па Установить сетевой выключатель в позицию О Отсоединить шланги от манометра и присоединить их к выключателю дифференциального давления Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 11002 24 24К 1Л02 24 24К Издание 09 2002 19
