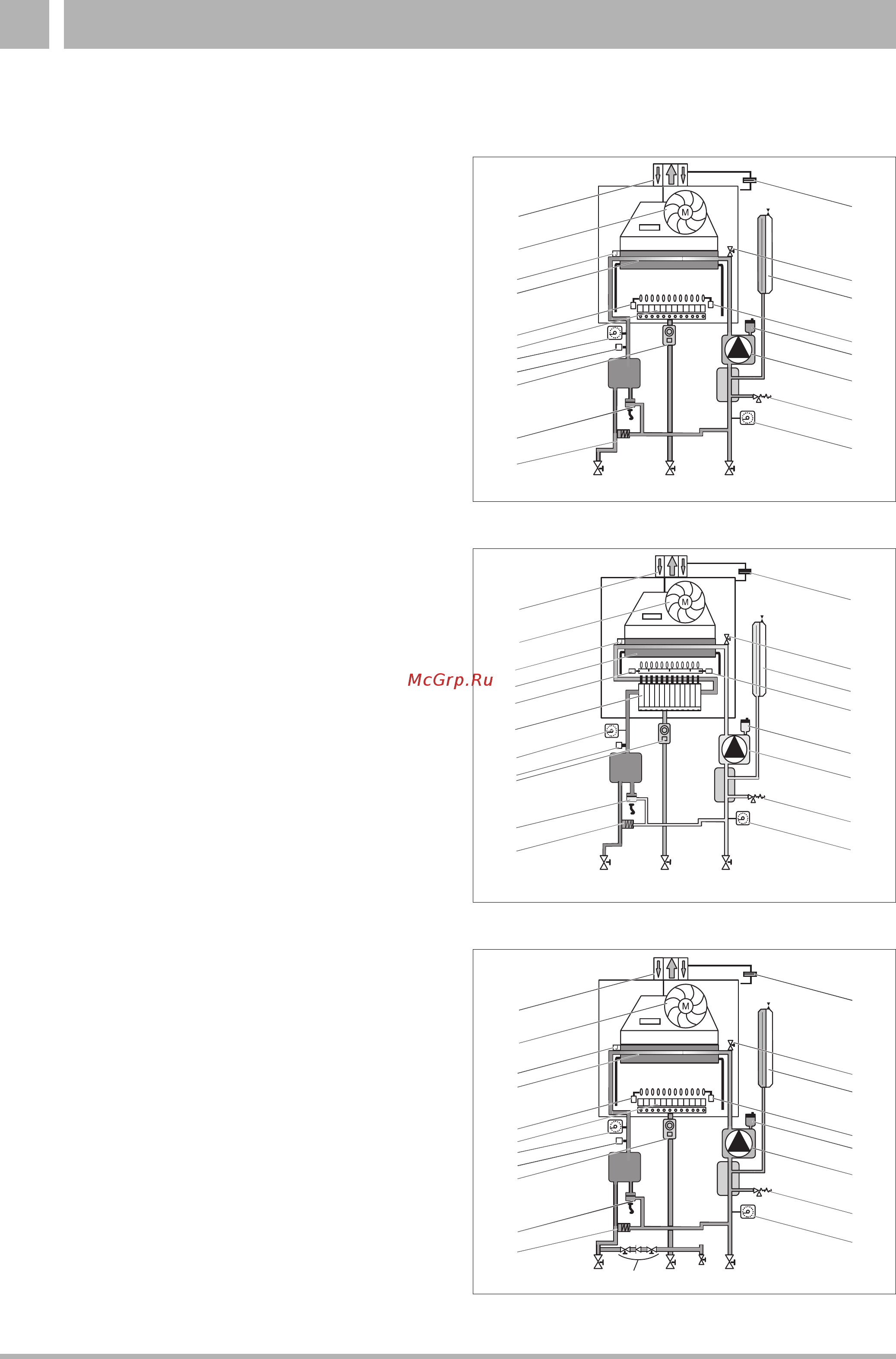

2 I Конструктивная схема 2 Конструктивная схема Легенда Поз 1 Перепускной клапан Поз 2 Защита при снижении расхода воды Поз 3 Газовое оборудование Поз 4 Датчик подачи воды Поз 5 Термометр Поз 6 Гэрелка Поз 7 Электрод поджига Поз 8 Теплообменник Поз 9 Защитный ограничитель температуры Поз 10 Дымосос Поз 11 Присоединение по воздуху отработавшим газам Поз 12 Дифференциальный манометрический выключатель Поз 13 Ручной воздушник Поз 14 Расширительный бак Поз 15 Ионизационный электрод Поз 16 Автоматический воздушник Поз 17 Циркуляционный насос Поз 18 Предохранительный клапан Поз 19 Манометр Поз 20 Разъединитель ЕК Подача холодной воды GAS Газовое соединение RK Обратная линия отопления VK Подающая линия отопления VS Подача воды в накопитель Рис 2 Конструктивная схема Logamax U102 Рис 3 Конструктивная схема Logamax U002 с разъединителем Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de 4 Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов _одатах 11002 24 24К 11102 24 24К Издание 09 2002
