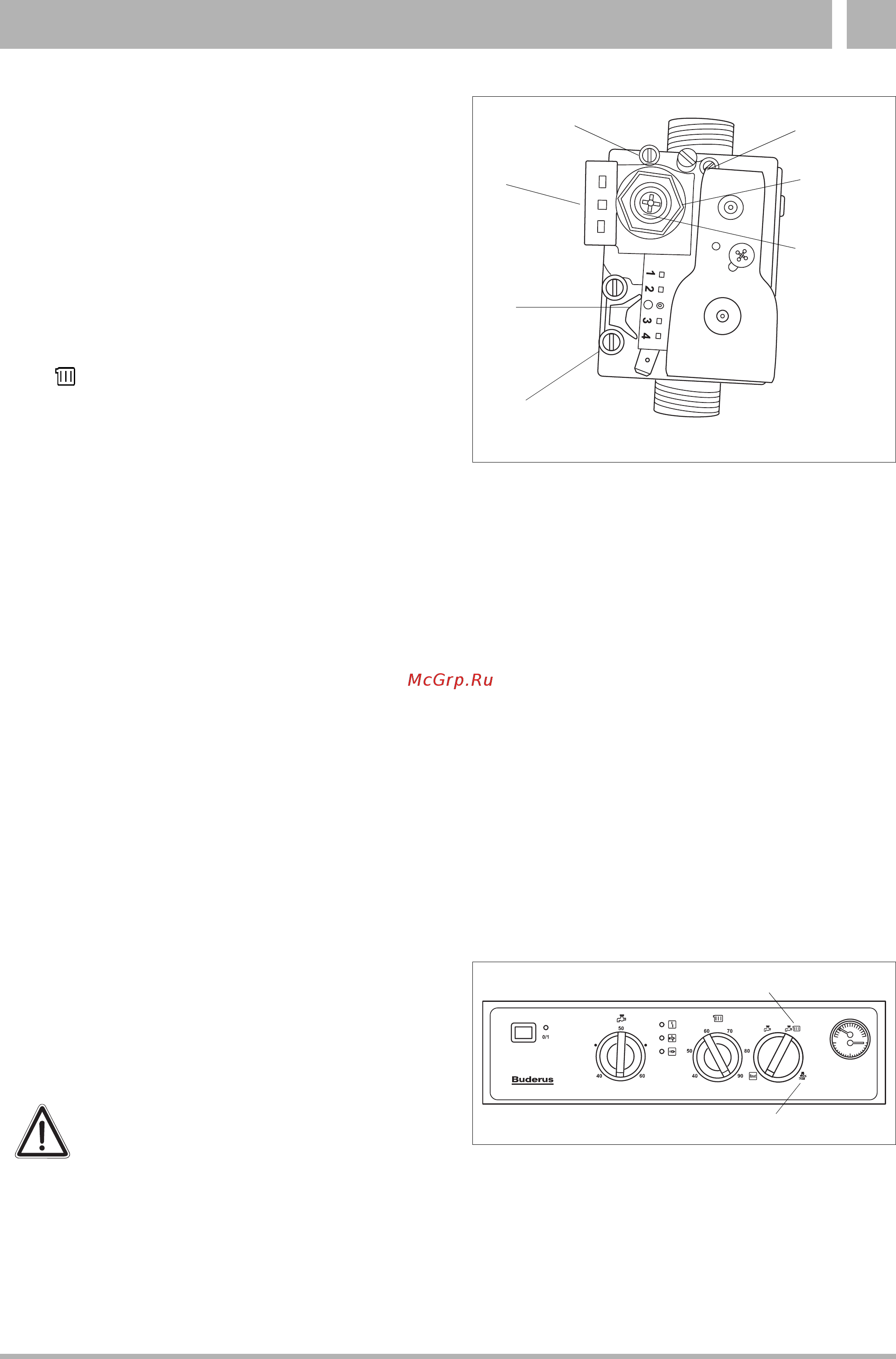

Перевод на другой вид газа 6 6 2 Измерение и регулирование давления горелки Отсоединить сетевой штекер устройство от электросети Установить манометр в положение О Подключить манометр к измерительному ниппелю комбинированного газового клапана рис 30 поз 7 и к измерительному ниппелю проточного газового водонагревателя рис 27 поз 1 Установить регулятор температуры сетевой воды в положение 90 C Установить переключатель режимов работы в положение G П рис 30 поз 1 Установить потенциометр max Heizleistung рис 26 поз 2 на максимальную мощность по часовой стрелке до упора С помощью термостата нагревателя настроить высокую температуру нагревания воды Рис 29 Газоваяустановка SIT Легенда к рис 29 Снова подключить к электросети Поз 1 Дроссель только для РР ВЕ Подождать примерно 3 4 минуты пока не стабилизируется давление большой нагрузке Поз 2 Настройка на большую нагрузку SW 10 Сравнить давление манометра с таблицей давления в соплах табл 4 табл 7 и при необходимости откорректировать с помощью регулятора большой нагрузки рис 30 поз 2 Установить потенциометр max Heizleistung рис 26 поз 2 auf стр 21 на минимальную мощность с помощью регулятора малой нагрузки рис 30 поз 3 против часовой стрелки до упора Поз 3 Настройка на малую нагрузку с помощью нормальной отвертки Поз 4 Давление в соединении измерительного ниппеля Поз 5 Соединение газового клапана Поз 6 Соединение модуляционной катушки Поз 7 Давление в сопле измерительного ниппеля Сравнить давление манометра с таблицей давления в соплах табл 4 табл 7 и при необходимости откорректировать При необходимости проведения корректировки катушка модуляции должна быть обесточена путем снятия соединительного провода Давление в соплах должно быть сначала установлено несколько ниже предписанного значения а затем медленно доведено до номинального давления После проведенной корректировки следует снова подключить катушку модуляции Настройка отопительной мощности в соответствии с описанием на стр 21 Внести значения установленной отопительной мощности в прилагаемую наклейку настроек Во время регулировки показатель температуры сетевой воды должен быть ниже 80 C ВНИМАНИЕ С помощью винта снова закрутить измерительный ниппель Рис 30 Сфера обслуживания Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heizlechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 11002 24 24К 1Л02 24 24К Издание 09 2002 27
