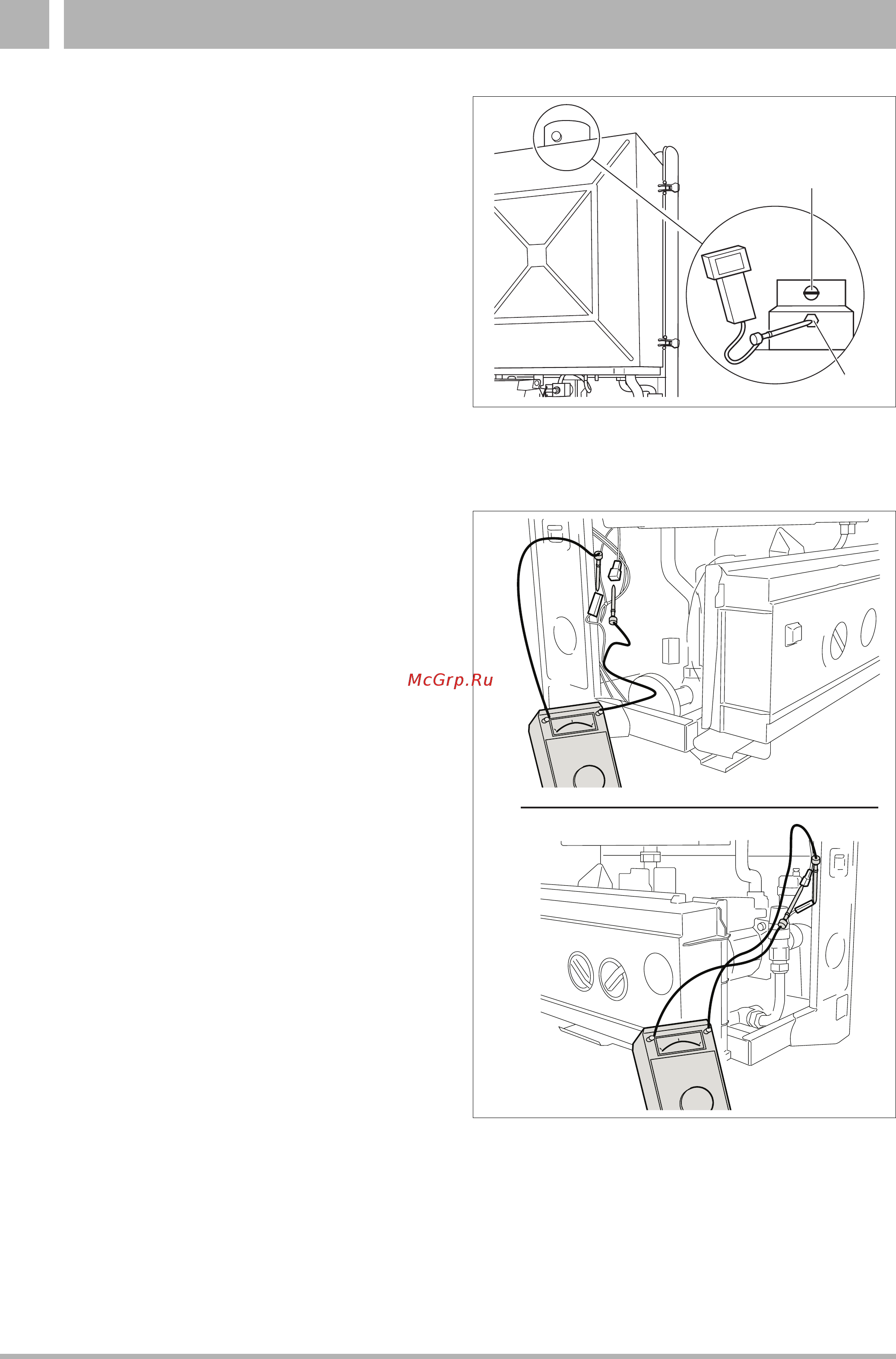

5 I Монтаж Вывернуть запорный винт рис 24 с соединительной части системы присоединения по воздуху отработавшим газам и после проведенного измерения снова закрутить Потеря тепла с уходящими газами Потеря тепла с уходящими газами не должна составлять больше чем 11 Содержание окиси углерода СО показатели в обезвоздушенном состоянии должны быть ниже 400 ppm или 0 04 от объема Показатели около или больше 400 ppm указывают на неправильную настройку горелки загрязнение газовой горелки или теплообменника или на дефекты горелки или на то что трубка уходящих газов закупорена Обязательно установить и устранить причину Рис 24 Соединительная часть системы уходящих газов Легенда к рис 24 Поз 1 Температура уходящих газов СО СО ЫОу Поз 2 Температура сгораемого воздуха 5 8 Эксплуатационное испытание Проверить устройство на газовую герметичность Проверить систему отработавших газов на безупречный монтаж Проверить загорание и постоянную огненную картинку горелки Занести настройки в указательную табличку прикрепить ее на внутренней стороне обшивки Инструкцию по эксплуатации поместить в хорошо доступном месте Ознакомить покупателей с обслуживанием устройства и передать инструкцию Указать на необходимость постоянного технического обслуживания установки договор о техническом обслуживании 5 9 Проверка ионизационного электрического тока Установить сетевой выключатель в позицию 0 Вытянуть штекер кабеля с ионизационного электрода и подключить устройство проверки тока На измерительном приборе выбрать область рА DC рис 25 Установить сетевой выключатель в позицию 1 и провести Reset После возникновения пламени проверить ионизационный ток Рис 25 Проверка ионизационного тока А Место проверки для Т одатах и002 В Место проверки для Тодатах и 102 Если показания тока 3 рА ионизационный электрод в порядке Установить сетевой выключатель в позицию 0 Если ионизационный электрод в порядке соединить штекеры между кабелями Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de 20 Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов Цодатах 11002 24 24К 11102 24 24К Издание 09 2002
