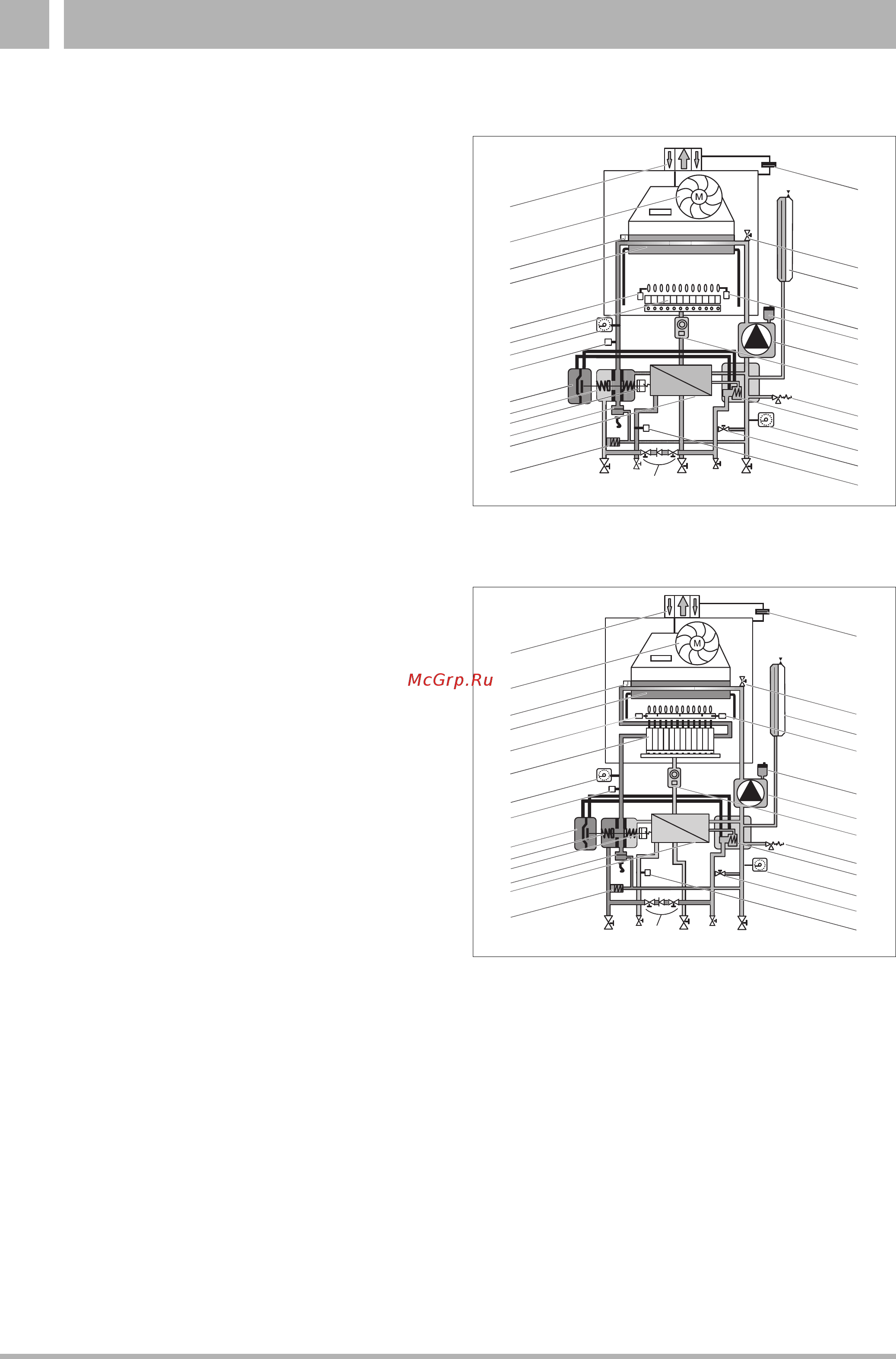

2 I Конструктивная схема Легенда Поз 1 Перепускной клапан Поз 2 Теплообменник горячего водоснабжения Поз 3 Защита при снижении расхода воды Поз 4 Микро выключатель контроля горячего Поз 5 3 ходовой клапан Поз 6 Переключающая мембрана Поз 7 Датчик подачи воды Поз 8 Термометр Поз 9 Гэрелка водоснабжения Поз 10 Ионизационный электрод Поз 11 Теплообменник Поз 12 Защитный ограничитель температуры Поз 13 Дымосос Поз 14 Присоединение по воздуху отработавшим газам Поз 15 Дифференциальный манометрический выключатель Поз 16 Ручной воздушник Рис 6 Конструктивная схема Logamax U002K с разъединителем FR или устройством наполнения IT TR Поз 17 Расширительный бак Поз 18 Электрод поджига Поз 19 Автоматический воздушник Поз 20 Циркуляционный насос Поз 21 Газовая установка Поз 22 Предохранительный клапан Поз 23 Ограничитель расхода воды Поз 24 Манометр Поз 25 Кран подпитки отопит Контура только ГТ TR Поз 26 Датчик горячего водоснабжения Поз 27 Разъединитель только FR AW Выход теплой воды ЕК Подача холодной воды GAS Газовое соединение RK Обратная линия отопления VK Подающая линия отопления Рис 7 Конструктивная схема Logamax U102K с разъединителем FR или устройством наполнения IT TR Сохранено право на внесение технических изменений направленных на совершенствование Budcrus Heiztechnik GmbH http www heiztechnik budcrus de 6 Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов _одатах 11002 24 24К 11102 24 24К Издание 09 2002
