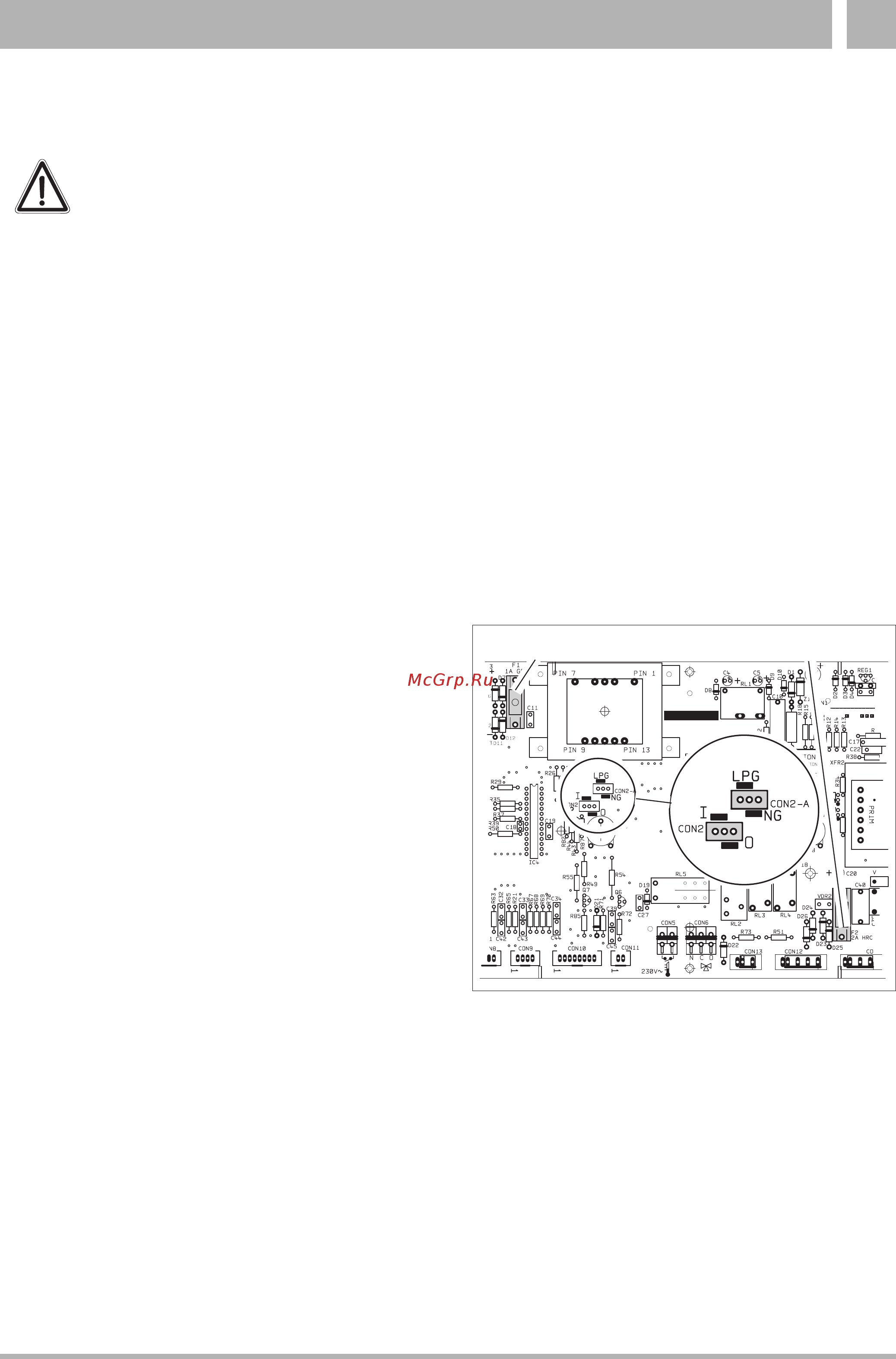

Перевод на другой вид газа 6 Перевод на другой вид газа ВНИМАНИЕ Перевод устройства на другой вид газа в BE может проводиться только фирмой Buderus или авторизованным фирмой Buderus персоналом Это касается всех названых в этом разделе рабочих позиций 6 1 Вывод отопительного котла из эксплуатации Закрыть газовый запорный кран Переключатель вкл отк установить в положение О Снять обшивку Демонтировать горелку смотр раздел 8 Техническое обслуживание на странице 30 Заменить пластину сопла только U102 или заменить сопла только U002 Проверить маркировку сопел смотр таблицу 2 на стр 22 Снова смонтировать горелку и водонагреватель Кроме Франции Переключить перемычку рис 28 Позиция NG природный газ рис 28 Позиция LPG сжиженный газ рис 28 Повернуть винт регулировки большой нагрузки рис 30 поз 2 примерно на 3 оборота против часовой стрелки только для перевода с сжиженного на природный газ Повернуть винт регулировки малой нагрузки приблизительно на 1 г оборота по часовой стрелке только для перевода природного газа на сжиженный газ Отсоединить катушку модуляции Установить потенциометр max Heizleistung на минимум Включить горелку отопительный режим Установить давление в сопле на малую нагрузку в соответствии с стр 23 24 табл 4 табл 7 Рис 28 Перевод на другой вид газа SIT установка Снова подключить катушку модуляции Примерно через 2 5 мин окончание розжига медленно повернуть потенциометр max Heizleistung в направлении максимум контролируя при этом давление в сопле и после достижения максимального теплопотребления отрегулировать его в соответствии с данными на винте регулировки большой нагрузки рис 30 поз 2 Отсоединить катушку модуляции и проверить позицию винта малой нагрузки и при необходимости отрегулировать Снова подключить катушку модуляции Установить защитный колпак газовой установки Легенда к рис 28 Поз 1 Предохранитель 1 А Поз 2 Предохранитель 2А Соп2 А LPG Позиция перемычки для сжиженного газа NG Позиция перемычки для природного газа Соп2 О WW быстродействие 2 мин I WW быстродействие 0 мин Максимальная WW температура 55 С используется для комбинированных устройств для нагревания в летний период только первых батарей Заново проверить давление в соплах Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов Цодатах 11002 24 24К 1Л02 24 24К Издание 09 2002 25
