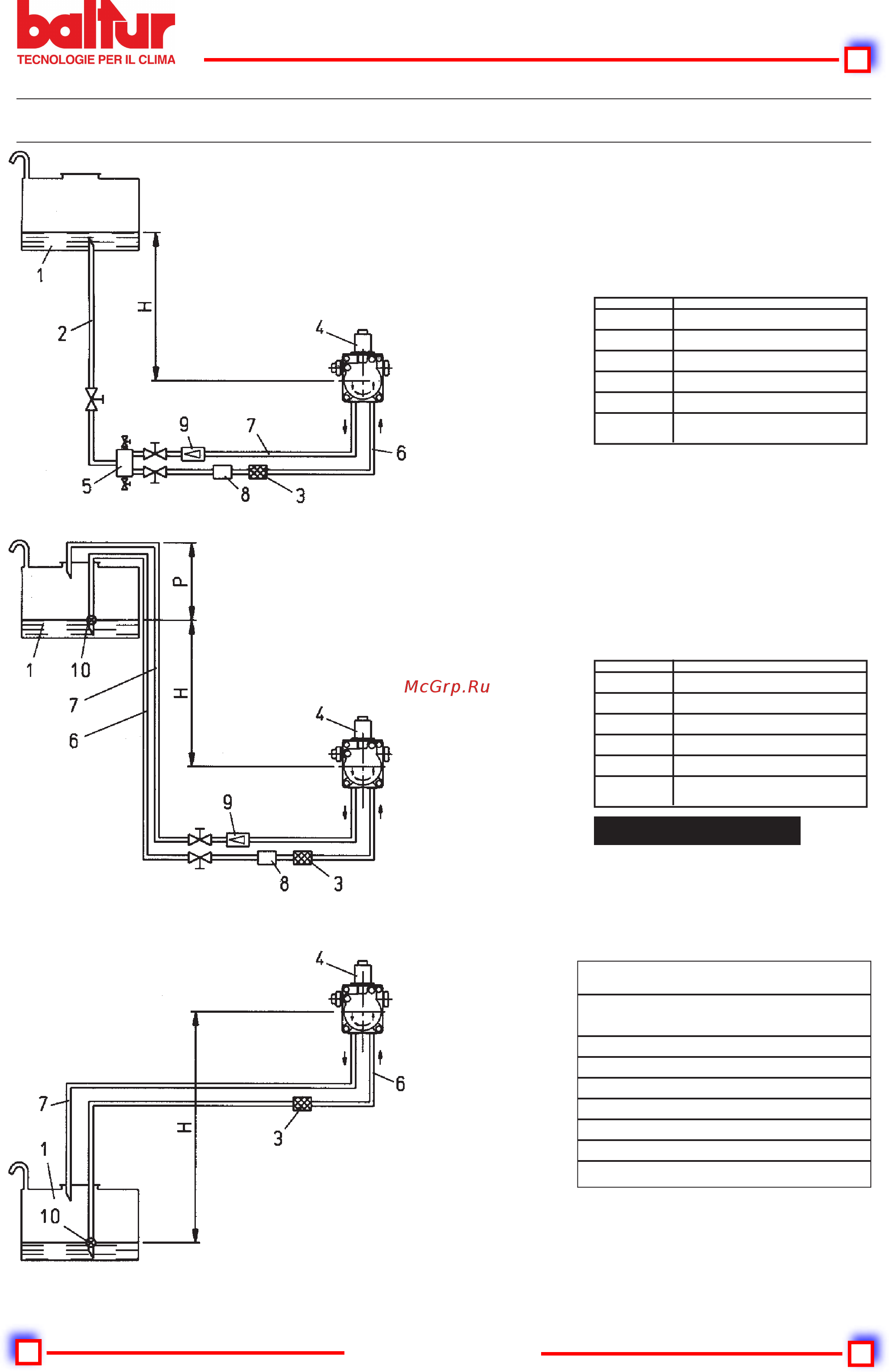

СИСТЕМА ПИТАНИЯ С НАСОСОМ AS 47
H = Разница уровня между минимальным уровнем топлива в баке и осью насоса
L = Общая длина каждого трубопровода, включая вертикальный отрезок.
Для каждого колена или вентиля уберите 0,25 метров.
ПРИМ. В случае нехватки устройств на трубопроводах придерживайтесь
действующих норм.
ПИТАЮЩАЯ СИСТЕМА ПО ПРИНЦИПУ СИЛЫ ТЯЖЕСТИ
СИСТЕМА ПО ПРИНЦИПУ ПАДЕНИЯ С ПОДАЧЕЙ ИЗ ВЕРХНЕЙ ЧАСТИ БАКА
Максимальное давление на всасывании и обратке
= 1,5 бар
Отметка P = 3,5 м (макс.)
1 Топливный бак
3 Сетчатый фильтр
4 Горелка
5 Дегазатор
6 Всасывающая труба
7 Обратная труба горелки
1 Топливный бак 6 Всасывающая труба
2 Подводящий трубопровод 7 Обратная труба горелки
3 Сетчатый фильтр 8 Автоматическое отсечное устройство
4 Горелка при остановленной работе горелки
5 Дегазатор 9 Одноходовой клапан
Максимальное давление на всасывании и обратке
= 1,5 бар
СИСТЕМА С ПАДЕНИЕМ И ПОДАЧЕЙ НА ВСАСЫВАНИИ
8 Автоматическое отсечное устройство
при остановленной работе горелки
9 Одноходовой клапан
10 Донный клапан
1 Топливный бак
3 Сетчатый фильтр
4 Горелка
6 Всасывающая труба
7 Обратная труба
горелки
10 Донный клапан
H L. Общая
метры метры
Ø внутр. 10 мм.
1 30
2 35
3 40
4 45
H L. Общая
метры метры
Ø внутр. 10 мм.
1 30
2 35
3 40
4 45
H L. Общая
метры метры
Ø внутр. 10 мм. Ø внутр. 12
мм.
0,5 27 51
1 23 43
1,5 19 35
2 15 27
2,5 10 20
3 7 13
3,5 - - 6
ОСЬ НАСОСА
ОСЬ НАСОСА
ОСЬ НАСОСА
