0006080404_200709
БЕЗ T2
/ ФАЗА
/ ЗЕМЛЯ
/ НЕЙТРАЛЬ
B1 -ФОТОРЕЗИСТОР
H0 -КОНТРОЛЬНАЯ ЛАМПОЧКА
H1 -КОНТРОЛЬНАЯ ЛАМПОЧКА
ФУНКЦИОНИРОВАНИЯ
H18 -КОНТРОЛЬНАЯ ЛАМПОЧКА РАБОТЫ 2-ОЙ
СТУПЕНИ
MV -ДВИГАТЕЛЬ КРЫЛЬЧАТКИ
A1 -БЛОК УПРАВЛЕНИЯ
P1 -СЧЁТЧИК ЧАСОВ
S1 -ПЕРЕКЛЮЧАТЕЛЬ ПУСКА-ОСТАНОВА
S8 -ВЫКЛЮЧАТЕЛЬ 1-2-ОЙ СТУПЕНЕЙ
Y10 -СЕРВОДВИГАТЕЛЬ ВОЗДУХА
T2 -ТЕРМОСТАТ 2-ОЙ СТУПЕНИ
TA -ТРАНСФОРМАТОР РОЗЖИГА
TC -ТЕРМОСТАТ КОТЛА
TS -ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ
Y1 -ЭЛЕКТРОКЛАПАН 1-ОЙ СТУПЕНИ
Y2 -ЭЛЕКТРОКЛАПАН 2-ОЙ СТУПЕНИ

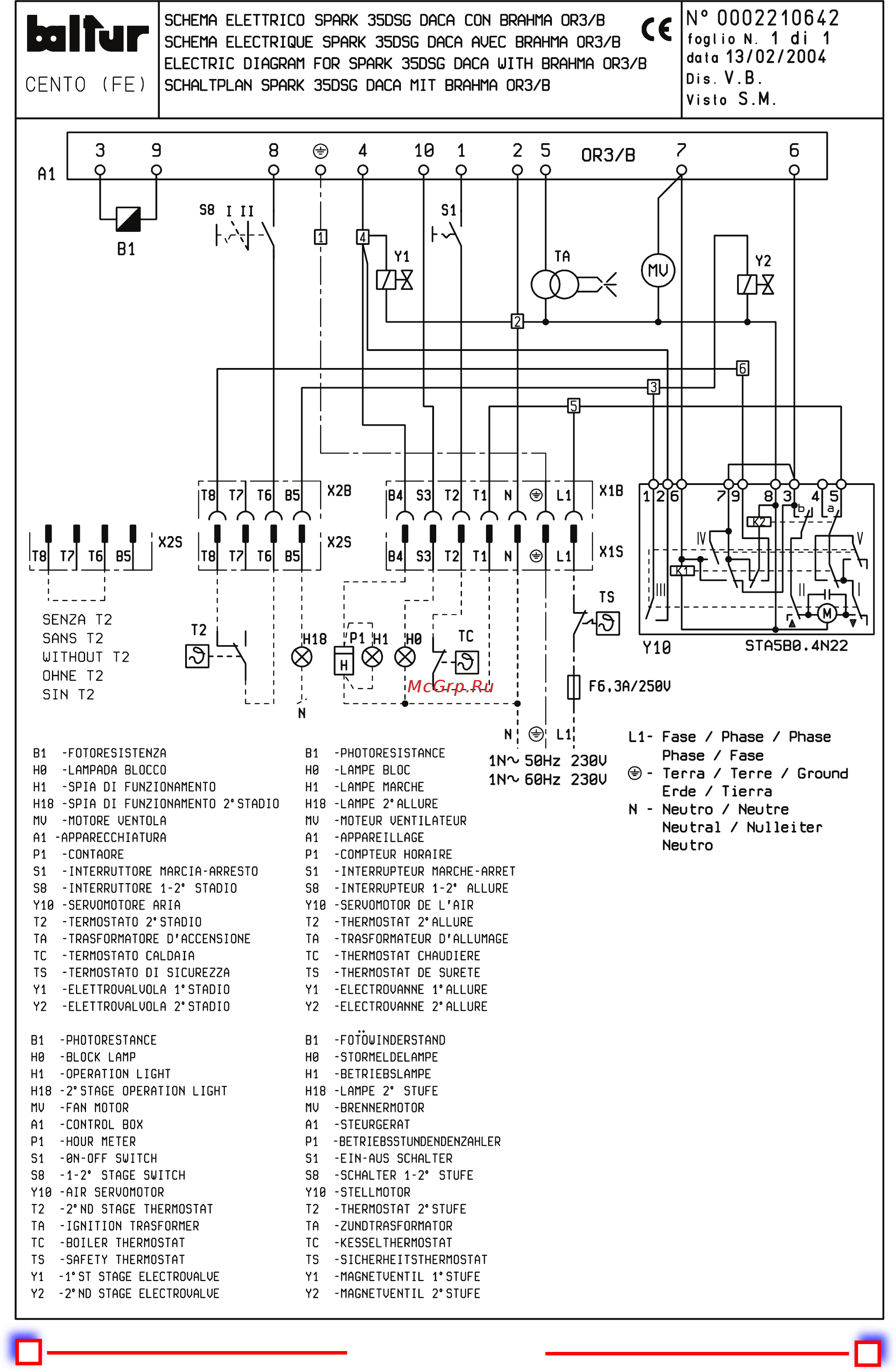

ЭЛЕКТРИЧЕСКАЯ СХЕМА SPARK 350DSG DACA C BRAHMA OR3/B
