Baltur SPARK 26 DSG [20/24] Земля
![Baltur SPARK 26 DSG [20/24] Земля](/views2/1423604/page20/bg14.png)
20 / 24
0006080404_200709
БЕЗ T2
/ ФАЗА
/ ЗЕМЛЯ
/ НЕЙТРАЛЬ
H0 -ЛАМПОЧКА БЛОКИРОВКИ
H1 -КОНТРОЛЬНАЯ ЛАМПОЧКА
ФУНКЦИОНИРОВАНИЯ
H18 -КОНТРОЛЬНАЯ ЛАМПОЧКА
РАБОТЫ 2-ОЙ СТУПЕНИ
Y1 -ЭЛЕКТРОКЛАПАН 1-ОЙ СТУПЕНИ
Y2 -ЭЛЕКТРОКЛАПАН 2-ОЙ СТУПЕНИ
B1 -ФОТОРЕЗИСТОР
S1 -ПЕРЕКЛЮЧАТЕЛЬ ПУСКА-
ОСТАНОВА
S8 -ВЫКЛЮЧАТЕЛЬ 1-2-ОЙ СТУПЕНЕЙ
TA -ТРАНСФОРМАТОР РОЗЖИГА
TS - ПРЕДОХРАНИТЕЛЬНЫЙ
ТЕРМОСТАТ
TC -ТЕРМОСТАТ КОТЛА
T2 -ТЕРМОСТАТ 2-ОЙ СТУПЕНИ
MV -ДВИГАТЕЛЬ КРЫЛЬЧАТКИ
P1 -СЧЁТЧИК ЧАСОВ РАБОТЫ
A1 -БЛОК УПРАВЛЕНИЯ
Y10 -СЕРВОДВИГАТЕЛЬ ВОЗДУХА

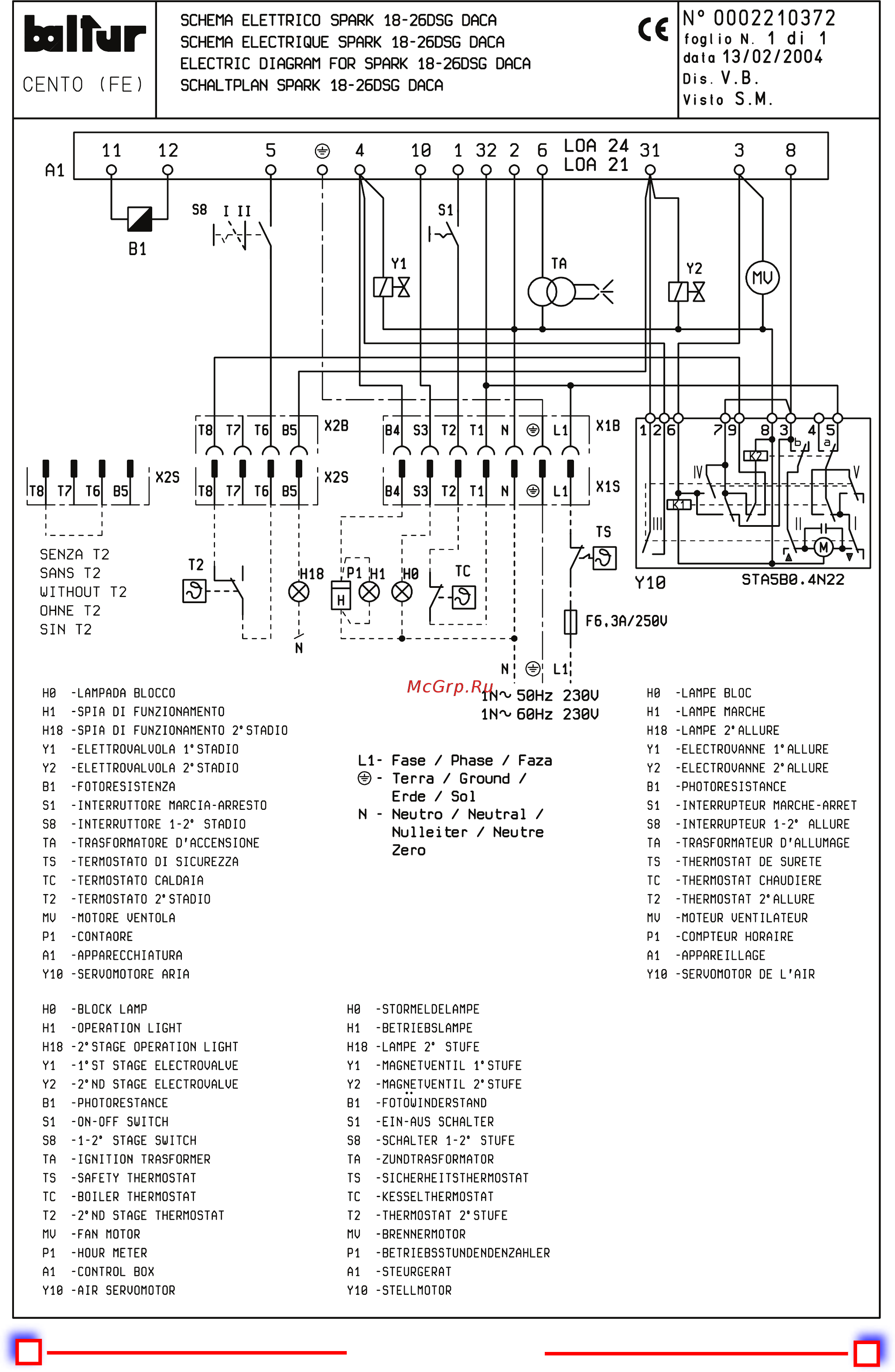

ЭЛЕКТРИЧЕСКАЯ СХЕМА SPARK 18-26DSG DACA
