Baltur SPARK 26 DSG [18/24] Принципиальная схема регулировки воздуха и расположение диска электродов
![Baltur SPARK 26 DSG [18/24] Принципиальная схема регулировки воздуха и расположение диска электродов](/views2/1423604/page18/bg12.png)
18 / 24
0006080404_200709

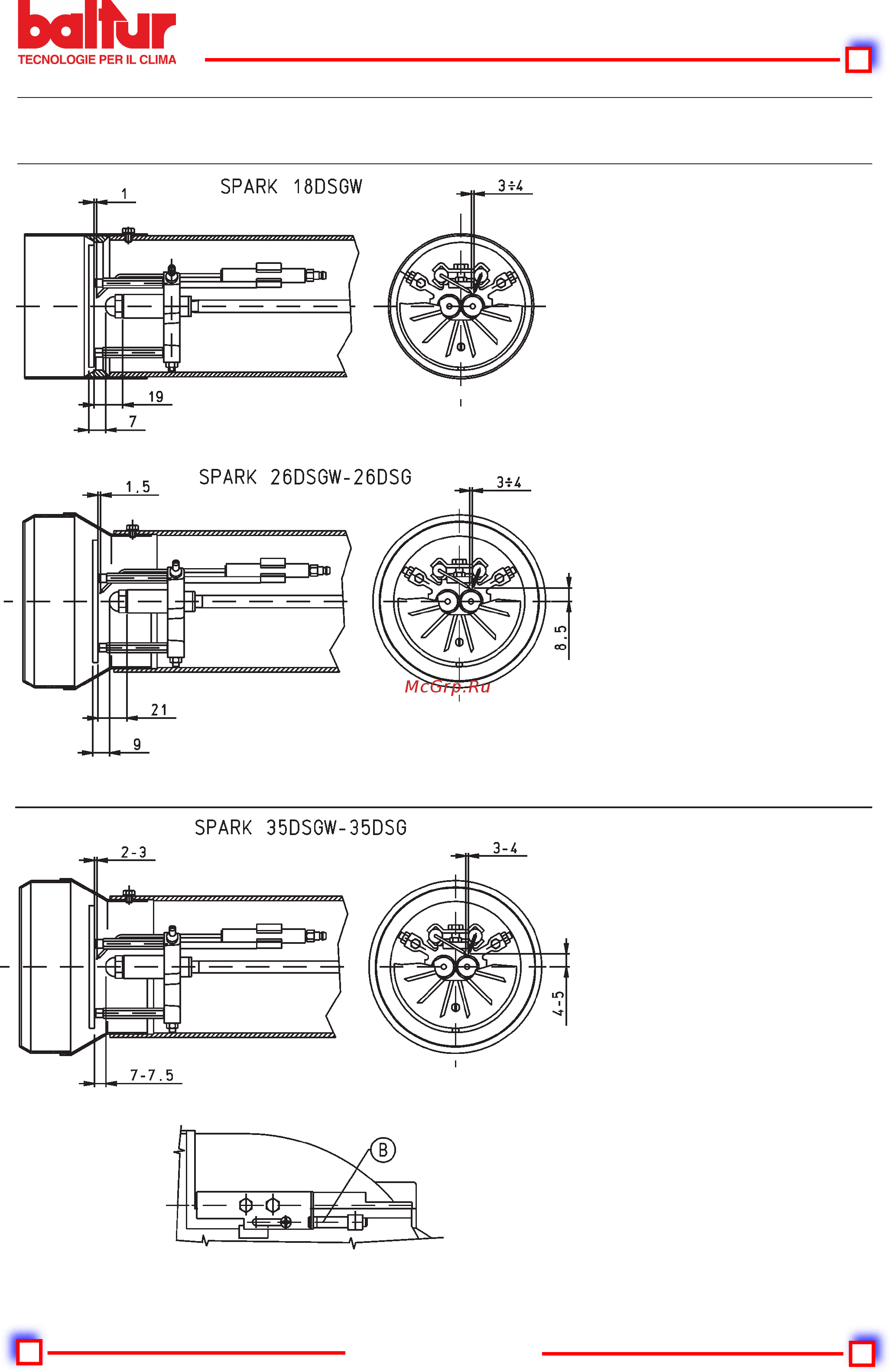

ПРИНЦИПИАЛЬНАЯ СХЕМА РЕГУЛИРОВКИ ВОЗДУХА И РАСПОЛОЖЕНИЕ ДИСКА -
ЭЛЕКТРОДОВ
N° 0002932093n1
ИСПР. 30/11/2004
N° 0002932093N2
ИСПР. 30/11/2004
B = - винт регулировки диска головки (закрутить для
открытия воздушного зазора между диском и головкой,
открутить для закрытия)
