13 / 24
0006080404_200709
КОМАНДЫ В СЛУЧАЕ ПОМЕХ В РАБОТЕ
Странный свет / преждевременный розжиг
Во время предварительного продува и/или
предрозжига не должно поступать никакого сигнала
пламени. Если же сигнал поступает, например,
из-за преждевременного розжига по причине
плохой герметичности электроклапана, внешнего
освещения, короткого замыкания фоторезистора
или соединительного кабеля, из-за неисправности
усилителя сигнала пламени и т. д., по окончании
предварительного продува и защитного времени
блок контроля блокирует горелку и препятствует
поступлению топлива даже в течение защитного
времени.
Отсутствие пламени
При отсутствии пламени в конце защитного времени
блок вызывает мгновенный останов горелки.
О т с у т с т в и е п л а м е н и в о в р е м я
функционирования
Из-за нехватки пламени во время работы аппарат
прекращает подачу топлива и автоматически
запускает новую пусковую программу.При каждом
защитном останове меньше чем за 1 секунду
перестанет поступать напряжение на клеммы 4 - 5
и 7; одновременно с этим через клемму 10 можно
дистанционно сообщить об останове в положении
блокировки. Восстановить работу блока можно где-
то после 3 секунд с момента блокировки.

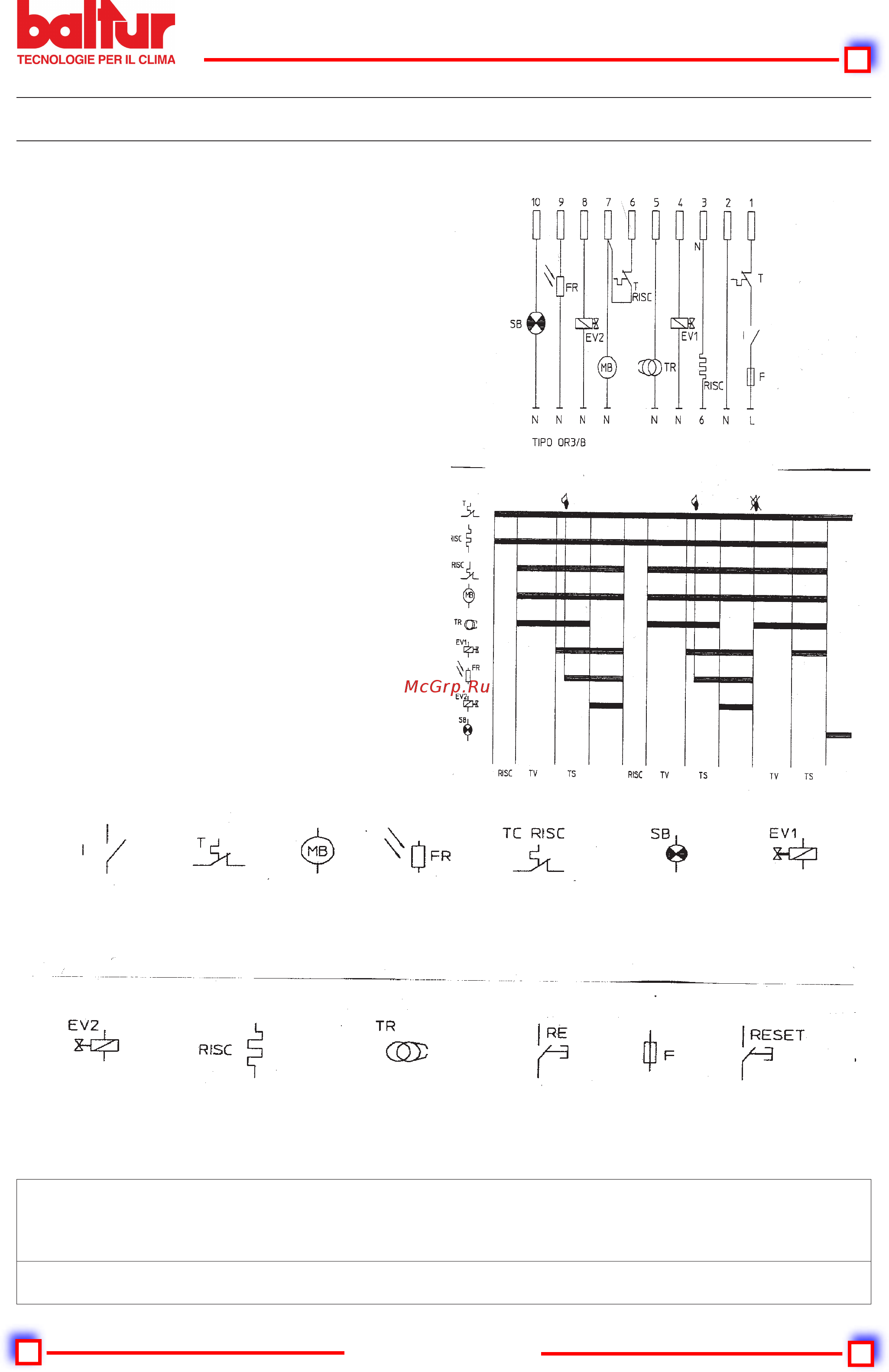

Обозначения
OR 3/B
Блок управления и
соответствующий
программатор
OR 3 B
Защитное время в
секундах
5
Время предпродува
и предпромывки в
секундах
30
Построзжиг в
секундах
5
Время между
пламенем 1
-ой
и 2
-
ой
ступеней в секундах
5
Главный
выключатель
Термостат Двигатель
горелки
Датчик
пламени
Термостат
разрешения
пред.
подогревателя
Сообщение о
блокировке
Первый
топливный
клапан
Второй
топливный
клапан
Пред.
подогреватель
топлива
Трансформатор
розжига
Возобновление
работы с внеш.
устр-ва
Плавкий
предохра-
нитель
Дистанционное
возобн.работы
