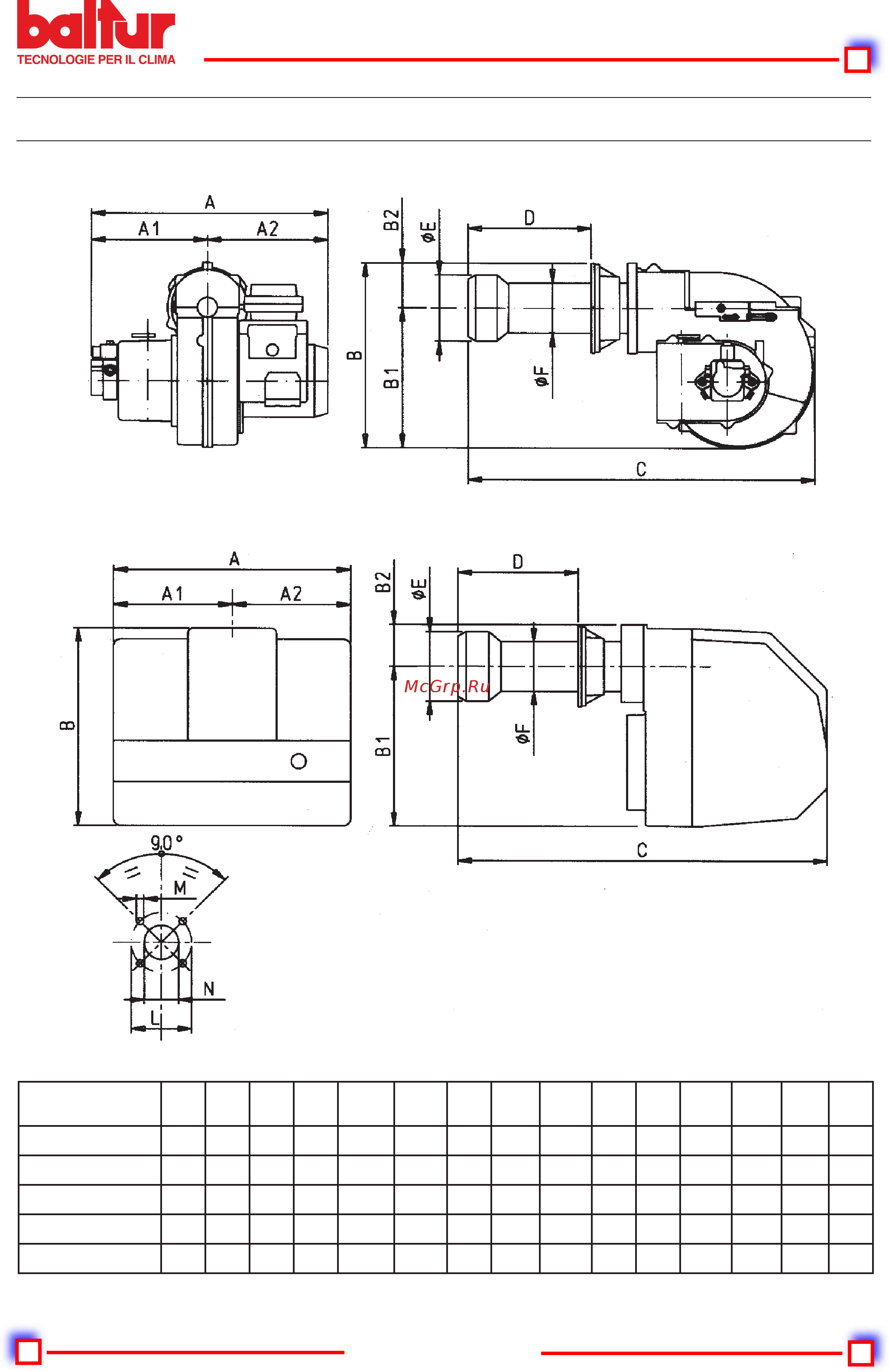

Baltur SPARK 26 DSG [7/24] Размеры
![Baltur SPARK 26 DSG [7/24] Размеры](/views2/1423604/page7/bg7.png)
7 / 24
0006080404_200709
0002270491N1.TIF
МОД. A A1 A2 B B1 B2 C D
МИН.
D
МАКС.
E
Ø
F
Ø
L
МИН.
L
МАКС.
M N
SPARK 18 DSGW
450 220 230 355 262.5 92.5 710 105 300 117 114 170 200 M10 135
SPARK 26 DSG
490 245 245 375 275 100 750 105 300 139 114 170 200 M10 150
SPARK 26 DSGW
450 220 230 355 262.5 92.5 710 105 300 139 114 170 200 M10 150
SPARK 35 DSG
490 245 245 385 275 110 810 105 350 150 135 200 245 M12 155
SPARK 35 DSGW
450 220 230 373 263 110 780 105 350 135 215 200 245 M12 155
РАЗМЕРЫ
