Baltur SPARK 26 DSG [16/24] Фрагмент насоса

16 / 24

0006080404_200709

обратка

всасывание

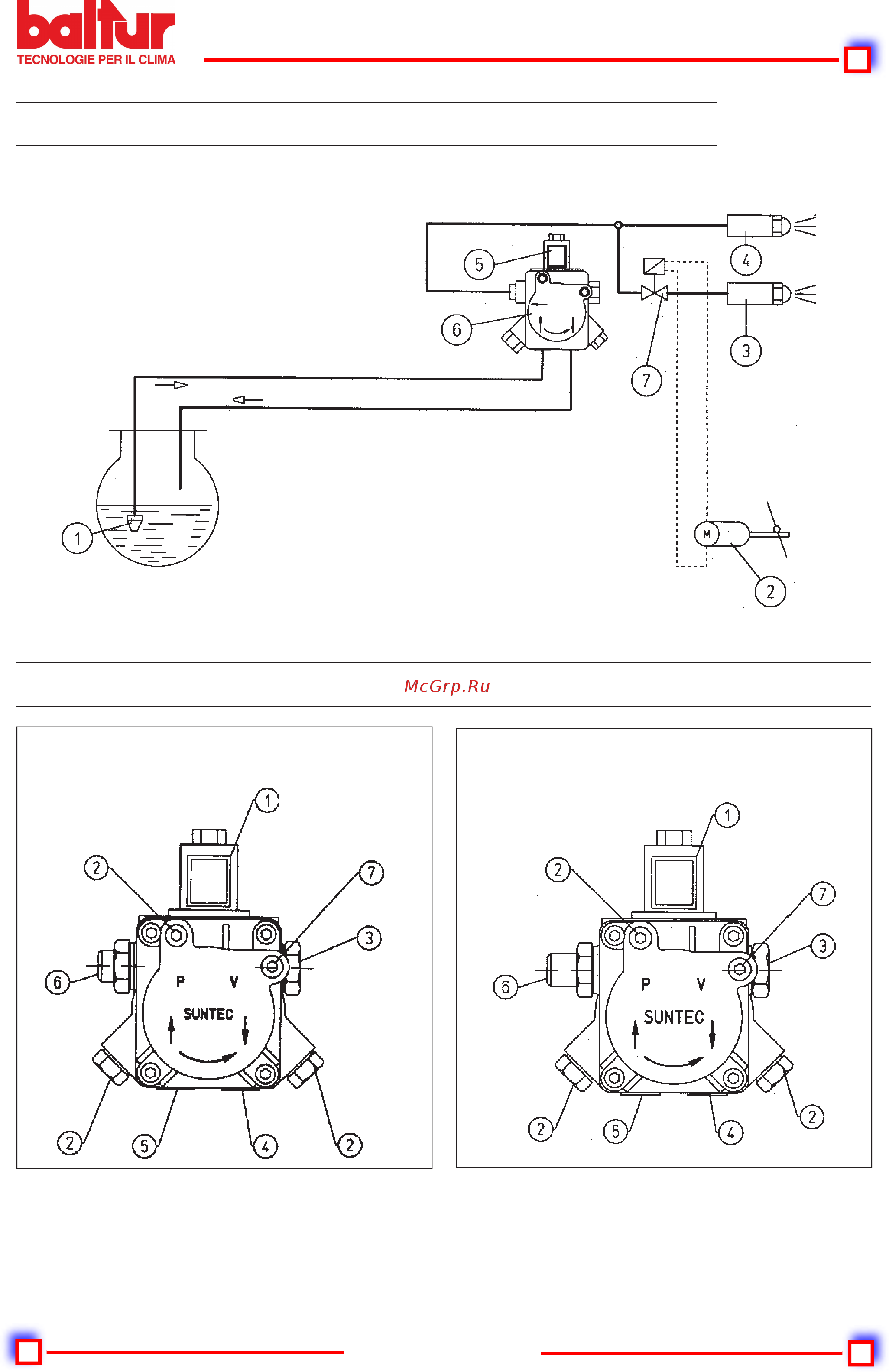

ПРИНЦИПИАЛЬНАЯ СХЕМА ГИДРАВЛИЧЕСКОГО КОНТУРА

N° 0002900621

ИСПР. 14/04/97

1) ДОННЫЙ КЛАПАН

2) СЕРВОПРИВОД РЕГУЛИРОВКИ ВОЗДУХА

3) ФОРСУНКА

2-ОЙ СТУПЕНИ

4) ФОРСУНКА

1-ОЙ СТУПЕНИ

5) НОРМАЛЬНО ЗАКРЫТЫЙ КЛАПАН 1-

Й СТУПЕНИ

6) НАСОС 12 БАР

7) НОРМАЛЬНО ЗАКРЫТЫЙ КЛАПАН 2-

Й СТУПЕНИ

SPARK 18 DSGW - 26 DSGW - 26 DSG - 35 DSG - 35 DSGW

N° 0002900680

ИСПР. 23/09/99

N° 0002900480

ИСПР. 23/09/99

SUNTEC AS 47 A 7432-3 SUNTEC AS 67 A 7466

ФРАГМЕНТ НАСОСА

1 ЭЛЕКТРОКЛАПАН (НОРМАЛЬНО ЗАКРЫТ)

2 МЕСТО ПРИСОЕДИНЕНИЯ МАНОМЕТРА И ВЫПУСК ВОЗДУХА (1/8”)

3 ВИНТ РЕГУЛИРОВКИ ДАВЛЕНИЯ (12 БАР)

4 ОБРАТКА

5 ВСАСЫВАНИЕ

6 ПОДАЧА

7 МЕСТО СОЕДИНЕНИЯ ВАКУУМЕТРА (1/8”)
