19 / 24
0006080404_200709

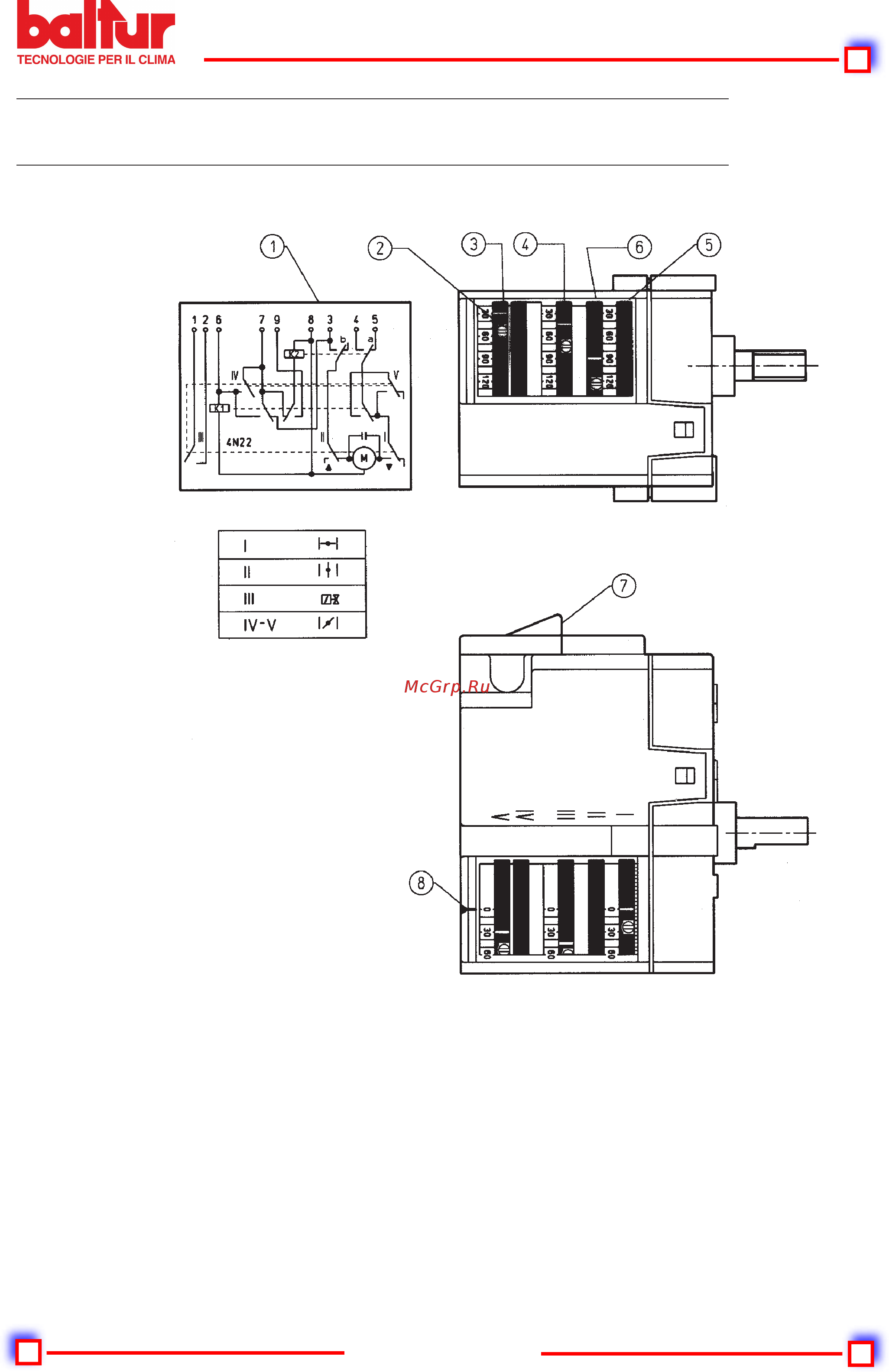

СХЕМА РЕГУЛИРОВКИ СЕРВОПРИВОДА BERGER STA 5 B0. 36/8 4N 22
ПРОДУВ С ВОЗДУШНОЙ ЗАСЛОНКОЙ В ПОЛОЖЕНИИ 2-ОЙ СТУПЕНИ
N° 0002932270
ИСПР. 22/10/96
1) ЭЛЕКТРИЧЕСКАЯ СХЕМА
2) ВИНТ РЕГУЛИРОВКИ
3) КУЛАЧОК РЕГУЛИРОВКИ ВОЗДУХА 1-ОЙ СТУПЕНИ
4) КУЛАЧОК СРАБАТЫВАНИЯ КЛАПАНА 2-ОЙ СТУПЕНИ
ДОЛЖЕН БЫТЬ ОТРЕГУЛИРОВАН В ПОЛО
Ж
ЕНИЕ
МЕЖДУ КУЛАЧКОМ 1-ОЙ И 2-ОЙ СТУПЕНЕЙ
5) КУЛАЧОК ЗАКРЫТОГО ПОЛОЖЕНИЯ ВОЗДУШНОЙ
ЗАСЛОНКИ ПРИ ВЫКЛЮЧЕННОЙ ГОРЕЛКЕ
6) КУЛАЧОК РЕГУЛИРОВКИ ВОЗДУХА 2-ОЙ СТУПЕНИ
7) ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
8) УКАЗАТЕЛЬ
ДЛЯ МОДИФИКАЦИИ РЕГУЛИРОВКИ КУЛАЧКОВ ИСПОЛЬЗУЙТЕ
СООТВЕТСТВУЮЩИЕ ВИНТЫ. УКАЗАТЕЛЬ КРАСНОГО КОЛЬЦА
ПОКАЗЫВАЕТ НА СООТВЕТСТВУЮЩЕЙ ШКАЛЕ ОТСЧЁТА УГОЛ
ВРАЩЕНИЯ, ЗАДАННЫЙ ДЛЯ КАЖДОГО КУЛАЧКА.
