21 / 24
0006080404_200709
/ БЕЗ T2
/ ФАЗА
/ ЗЕМЛЯ
/ НЕЙТРАЛЬ
H0 -ЛАМПОЧКА БЛОКИРОВКИ
H1 -КОНТРОЛЬНАЯ ЛАМПОЧКА
ФУНКЦИОНИРОВАНИЯ
H2 -КОНТРОЛЬНАЯ ЛАМПОЧКА РАБОТЫ
2-ОЙ СТУПЕНИ
V1 -ЭЛЕКТРОКЛАПАН 1-ОЙ СТУПЕНИ
V2 ЭЛЕКТРОКЛАПАН 2-ОЙ СТУПЕНИ
FR -ФОТОРЕЗИСТОР
TA -ТРАНСФОРМАТОР РОЗЖИГА
TS - ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ
TC -ТЕРМОСТАТ КОТЛА
T2 -ТЕРМОСТАТ 2-ОЙ СТУПЕНИ
MV -ДВИГАТЕЛЬ КРЫЛЬЧАТКИ
P1 -СЧЁТЧИК ЧАСОВ
L0A21-24-БЛОК УПРАВЛЕНИЯ
STA5.4N22-СЕРВОДВИГАТЕЛЬ ВОЗДУХА

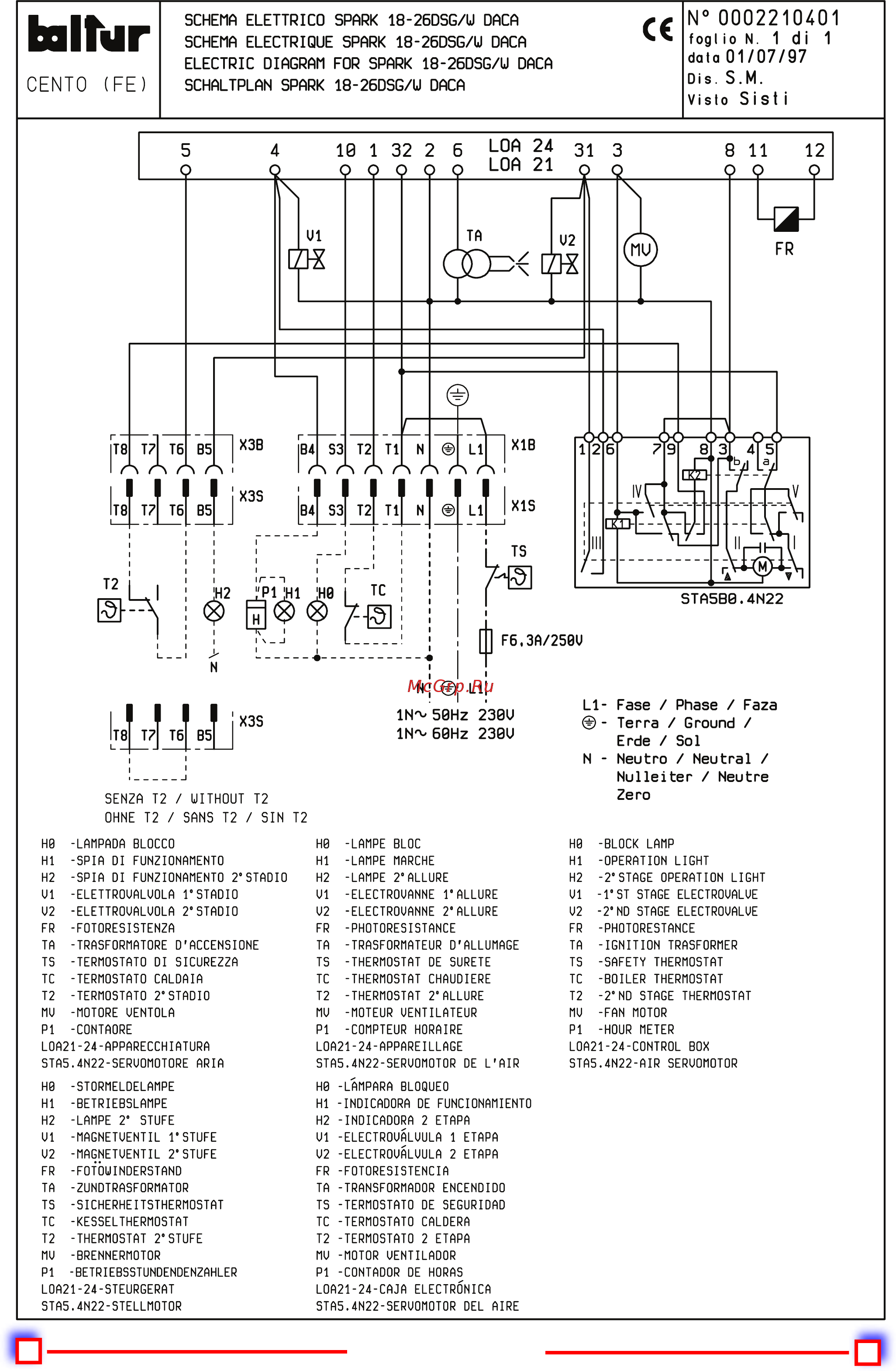

ЭЛЕКТРИЧЕСКАЯ СХЕМА SPARK 18-26DSG/W DACA
