ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

Соединительные трубы цистерны горелки должны быть герметичны. Рекомендуется пользоваться медными

или стальными трубами соответствующего диаметра (смотрите таблицу и рисунки).

На концах жёстких трубопроводов должны быть монтированы отсекающие вентили топлива.

На всасывающем трубопроводе, после вентиля устанавливается фильтр, к которому соединяется гибкая

трубка штуцера на всасывании насоса горелки. На обратном трубопроводе после вентиля присоединяется

гибкая трубка штуцера на обратке горелки. Фильтр, гибкая трубка и соответствующие соединительные

ниппели имеются в комплекте горелки.

Насос оснащён специальными креплениями (см. 0002900480 и 0002900680) для присоединения контрольных

приборов (манометр и вакууметр). Для надёжного функционирования и без шума необходимо, чтобы

разряжение на всасывании не превышало 35 cm Hg, равных 0,46 бар. Макс. давление на всасывании и

обратке - 1,5 бар.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Электрические линии должны быть должным образом отдалены от нагретых частей.

Рекомендуется, чтобы все соединения выполнялись гибким электрическим проводом с минимальным

сечением проводников 1,5 мм

СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ

Горелка оснащена соединительным подвижным фланцем на головке горения.

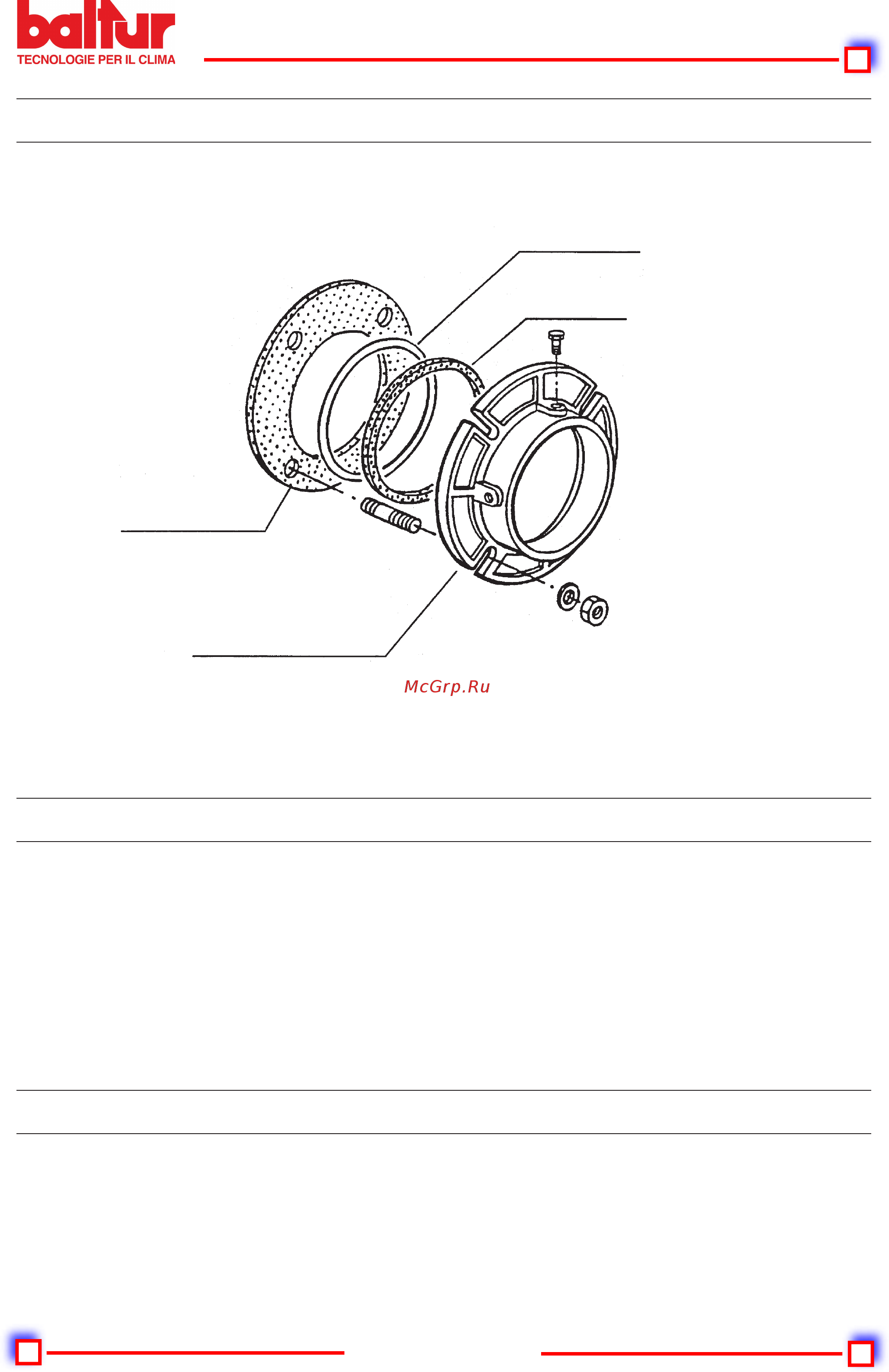

Детали из комплекта поставки монтируются по чертежу.

0002932730

Изоляционный

фланец

Алюминиевый фланец

Кольцо из листа

ИЗОЛЯЦИОННЫЙ

ШНУР

При соединении горелки с котлом необходимо правильно разместить фланец для того, чтобы головка

горения вошла в топку на ту длину, которая запрошена конструктором котла.

После того, как горелка была правильно соединена с котлом, подсоедините к ней газовый трубопровод.
