Biral WX 13 [27/52] Montaż

polski

Zamontować zasuwę odcinającą przed i za pompą.

Przez to zaoszczędza się na odpowietrzaniu

i ponownym napełnianiu przy ewentualnej wymianie pompy.

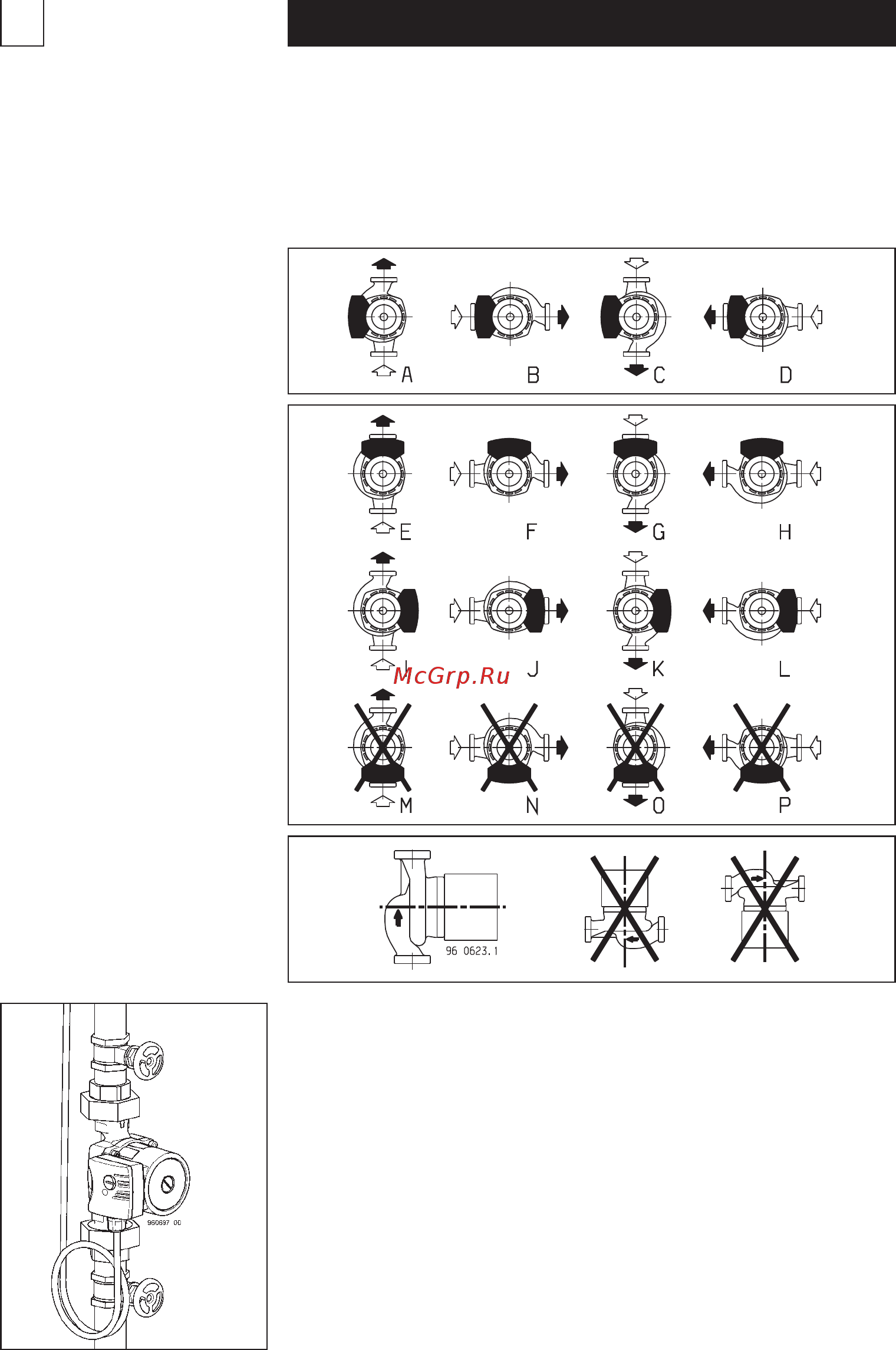

4.2 Położenie montażowe

Położeniem montażowym jest

położenie A.

(odpowiada położeniu

montażowemu F, K)

Strzałka na korpusie pompy

wskazuje kierunek przepływu.

Wał wirnika zawsze musi

być w poziomie, nigdy w

pionie.

Skrzynka zaciskowa nie

powinna być skierowana

do dołu

(M,N,O,P), gdyż wtedy

łatwo może przedostawać

się

woda.

Przed zamontowaniem pompy

skrzynkę zaciskową można

w danym przypadku obrócić

o 90°. W tym celu odkręcić

4 śruby obudowy i obrócić

głowicę silnika do żądanego

położenia skrzynki zaciskowej.

Nie przesunąć przy tym ani

nie uszkodzić uszczelki między

obudową silnika a korpusem

pompy.

Po włożeniu śrub dokręcać

je na krzyż.

4. Montaż

4.1 Zamontowanie

Montaż dopiero po zakończeniu wszelkich prac spawalniczych

i lutowania przy urządzeniu. Bezwzględnie zapobiegać kapaniu

wody na silnik pompy, szczególnie na skrzynkę zaciskową.

Korpus pompy zamontować bez naprężeń w instalacji.
