Biral WX 13 [29/52] Polski

polski

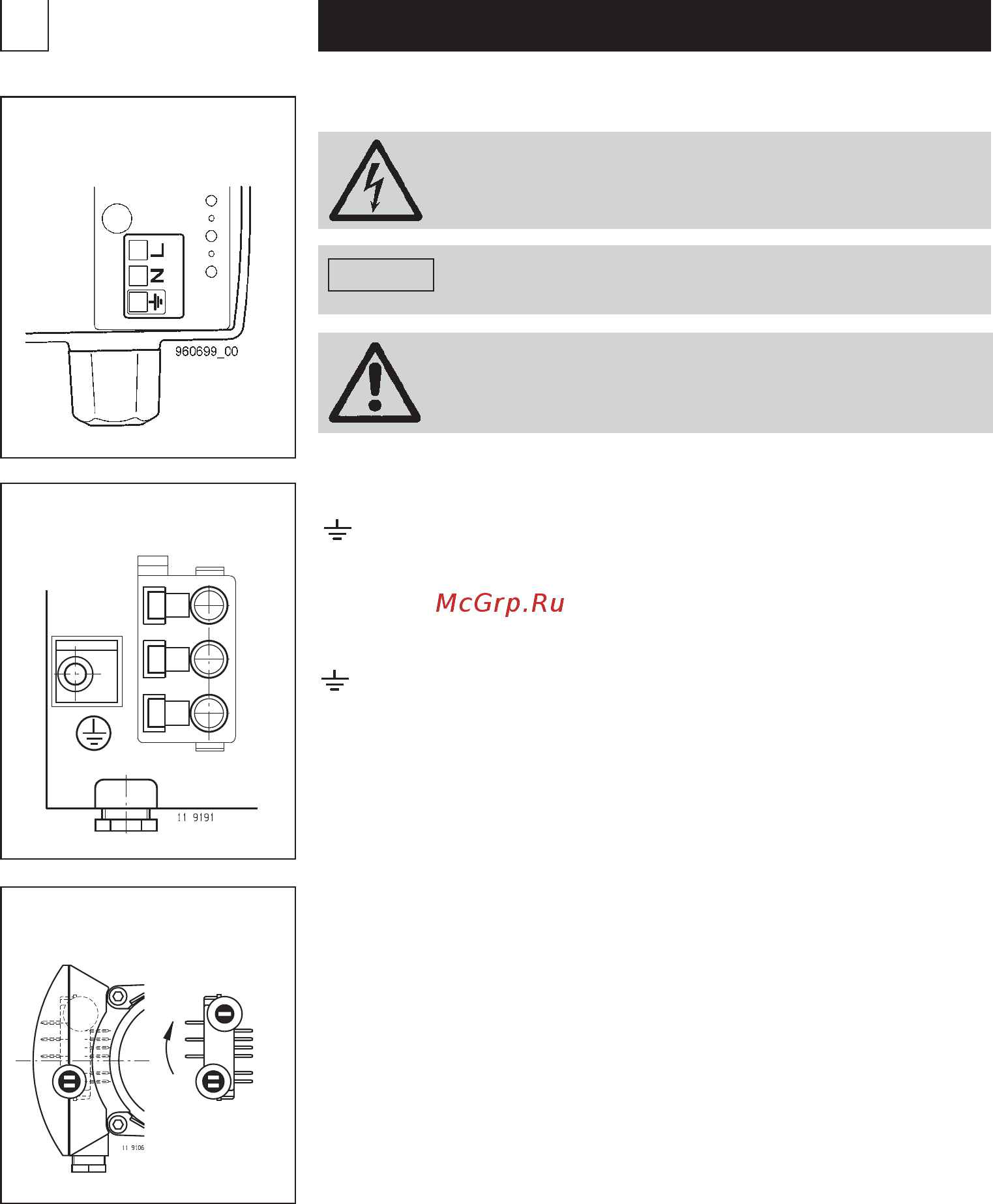

Przyłącze sieciowe 3×400 V (

W 313 … W 315)

= Przewód ochronny (PE)

U = L1

V = L2

W = L3

W 313, W 314

, W 315*

3× 400 V

W 315

3× 400 V

5.4 Ustawienie wydajności W (315)

Silnik posiada dwa stopnie obrotów. Przełączanie na drugi

stopień obrotów odbywa się po otwarciu skrzynki zaciskowej poprzez

obrócenie wtyku w przypadku 3×400 V.

Wtyk wolno obrócić tylko przy wyłączonej sieci (napięcie zasilania).

I = niskie obroty

II = wysokie obroty

* W 315,

3× 400 V

Niezbędne zabezpieczenie silnika (stopień II, I)

Przyłącze sieciowe 1×230 V (WX 10 … WX 14)

Przewód ochronny (PE)

L Przewód fazowy

N Przewód neutralny

5.2 Zaciski podłączeniowe

5.3 Ustawienie wydajności (WX 10 … WX 14, W 313, W 314)

Pompy nie mają ustawianej wydajności – mają wewnętrznie

ustawioną jedną wydajność – nie można jej zmienić.

Silnik jest odporny na zwarcie i nie wymaga

zabezpieczenia przeciążeniowego.

Przed każdym dostępem do skrzynki zaciskowej pompy

należy wyłączyć napięcie zasilania.

Przy niewłaściwym podłączeniu i błędnym napięciu

można uszkodzić silnik!

Uwaga

WX 10, WX 12

WX 13, WX 14
