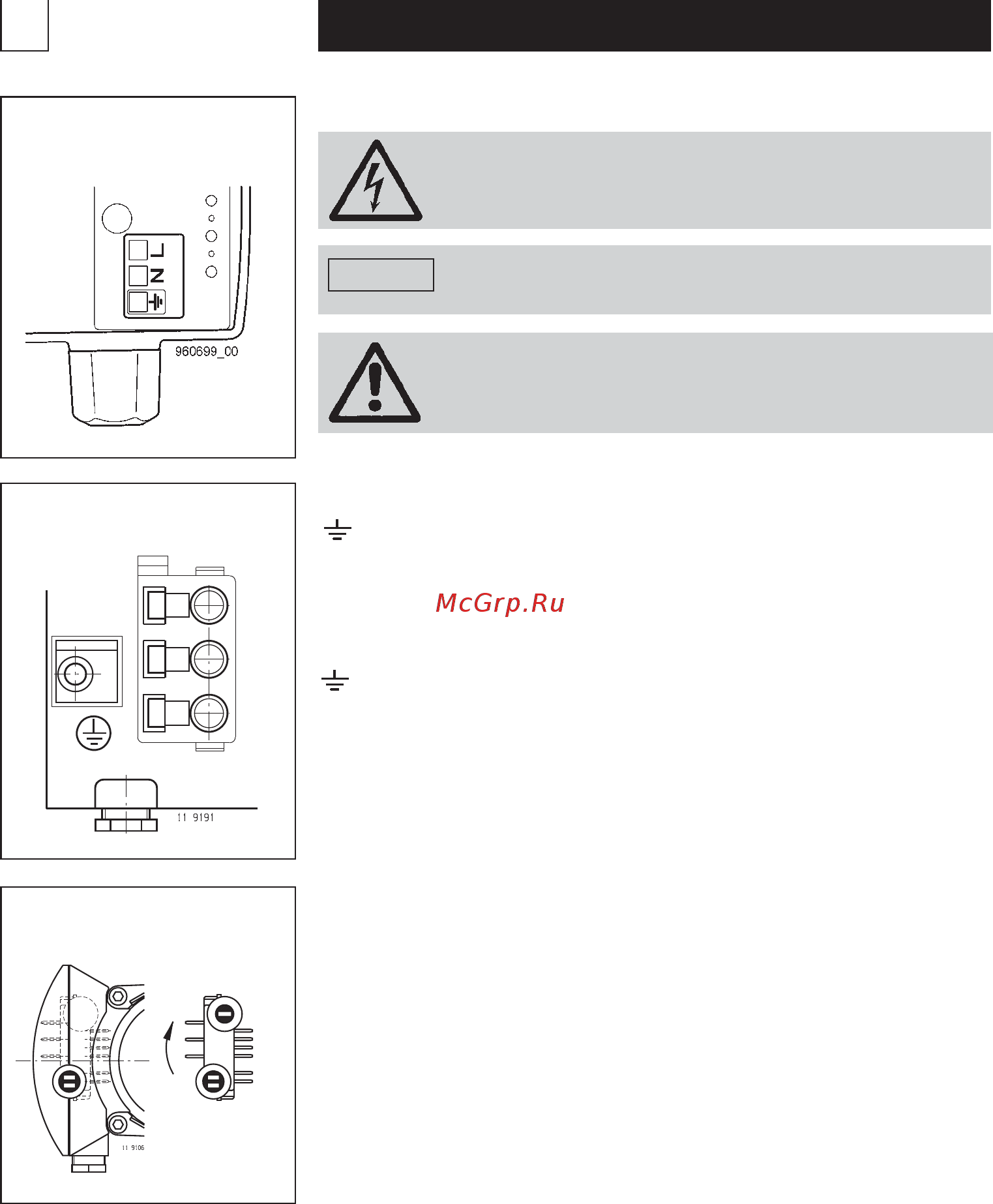

Conectare la reţea 3×400 V (W 313… W 315)

= conductor de împământare (PE)

U = L1

V = L2

W = L3

W 313, W 314

, W 315*

3×400 V

W 315

3×400 V

5.4 Setarea puterii (W 315)

Motorul are două trepte de turaţie. Comutarea pe o altă treapta

de turaţie se realizează după deschiderea casetei de borne

prin rotirea ştecherului la 3×400V. Acţionaţi ştecherul numai când

pompa este deconectată de la reţea (tensiune de alimentare).

I = turaţie joasă

II = turaţie înaltă

* W 315, 3×400 V

Protecţia motorului necesară (treapta II, I)

Conectare la reţea 1×230 V (WX 10… WX 14)

Conductor de împământare (PE)

L faza

N nul

5.2 Bornele de racordare

5.3 Setarea puterii (WX 10 … WX 14, W 313, W 314)

Pompele nu dispun de setarea puterii, – sunt setate intern la o putere –

şi nu trebuie modificate.

Motorul este rezistent la scurtcircuit

şi nu necesită protecţie la suprasarcină!

Înaintea oricărei lucrări la caseta de borne,

alimentarea cu curent a pompei trebuie să fie oprită.

În cazul unei racordări şi a unei tensiuni greşite,

motorul se poate deteriora!

Atenţie

WX 10, WX 12

WX 13, WX 14
