Установите запорную арматуру до и после насоса.

Это позволит избежать слива и наполнения системы

в случае замены насоса.

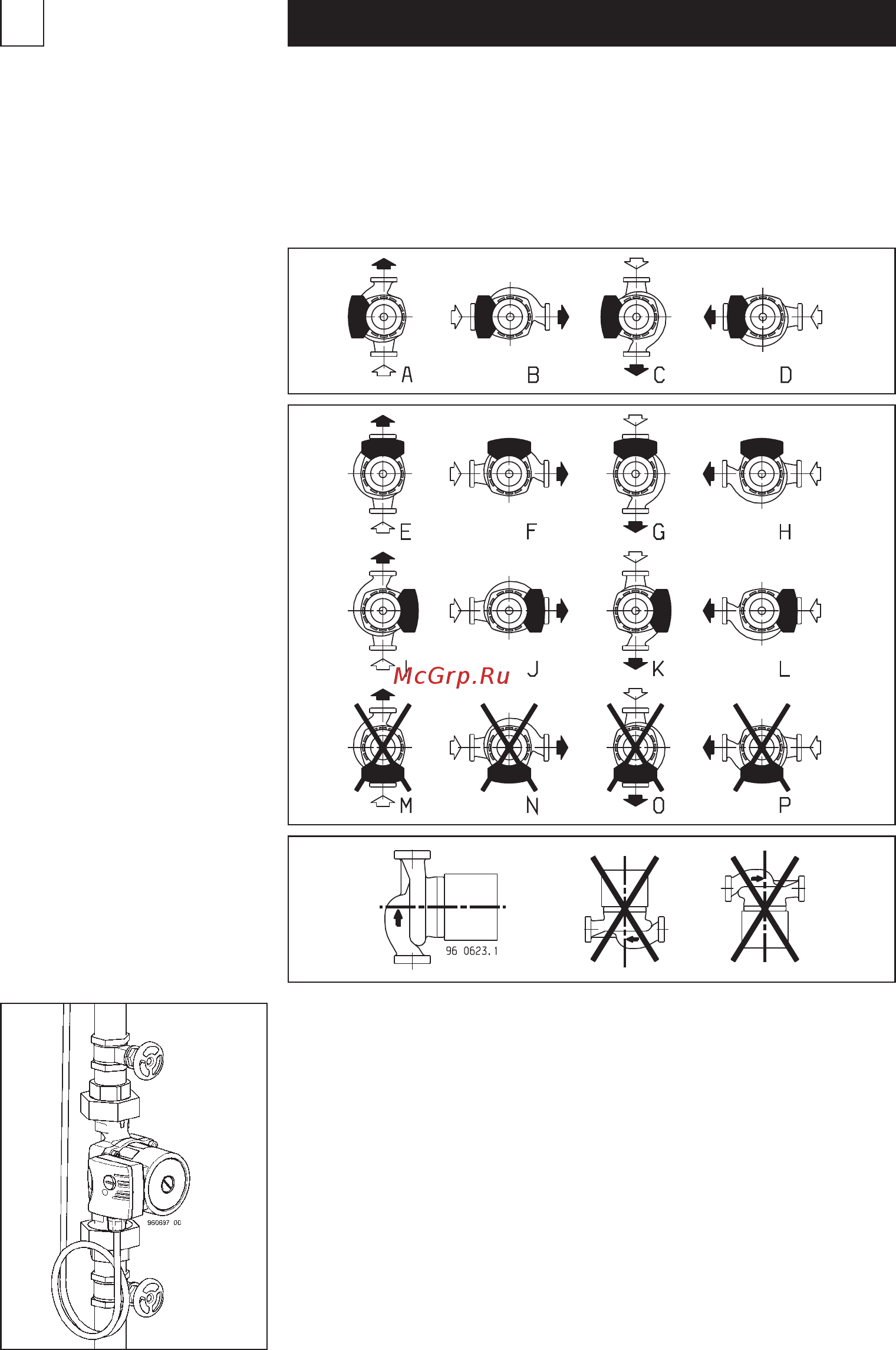

4.2 Положение клеммной

коробки

Состояние при поставке –

положение А.

(соответствует положениям

при монтаже F, K)

Стрелка на корпусе насоса

показывает направление

потока. Вал должен всегда

находится горизонтально,

ни в коем случае вертикально.

Клеммная коробка не

должна находиться снизу

(положение M, N, O, P),

поскольку в нее легко

может

проникнуть вода.

Перед монтажом насоса

клеммную коробку можно

повернуть на 90°.

Для этого нужно отпустить

4 болта корпуса и повернуть

крышку двигателя

в желаемое положение

клеммной коробки.

Убедиться, что уплотнение

между корпусом насоса

и двигателем не повреждено

и не смещено.

Вставьте болты и затяните

их по диагонали.

4. Монтаж

4.1 Установка

Установка насоса допускается только после всех работ по сварке

и пайке. Убедитесь, что двигатель насоса и, в особенности,

клеммная коробка защищены от попадания капель воды.

Насос должен быть установлен в систему без натяга.
