Biral WX 13 [47/52] Pусский

pусский

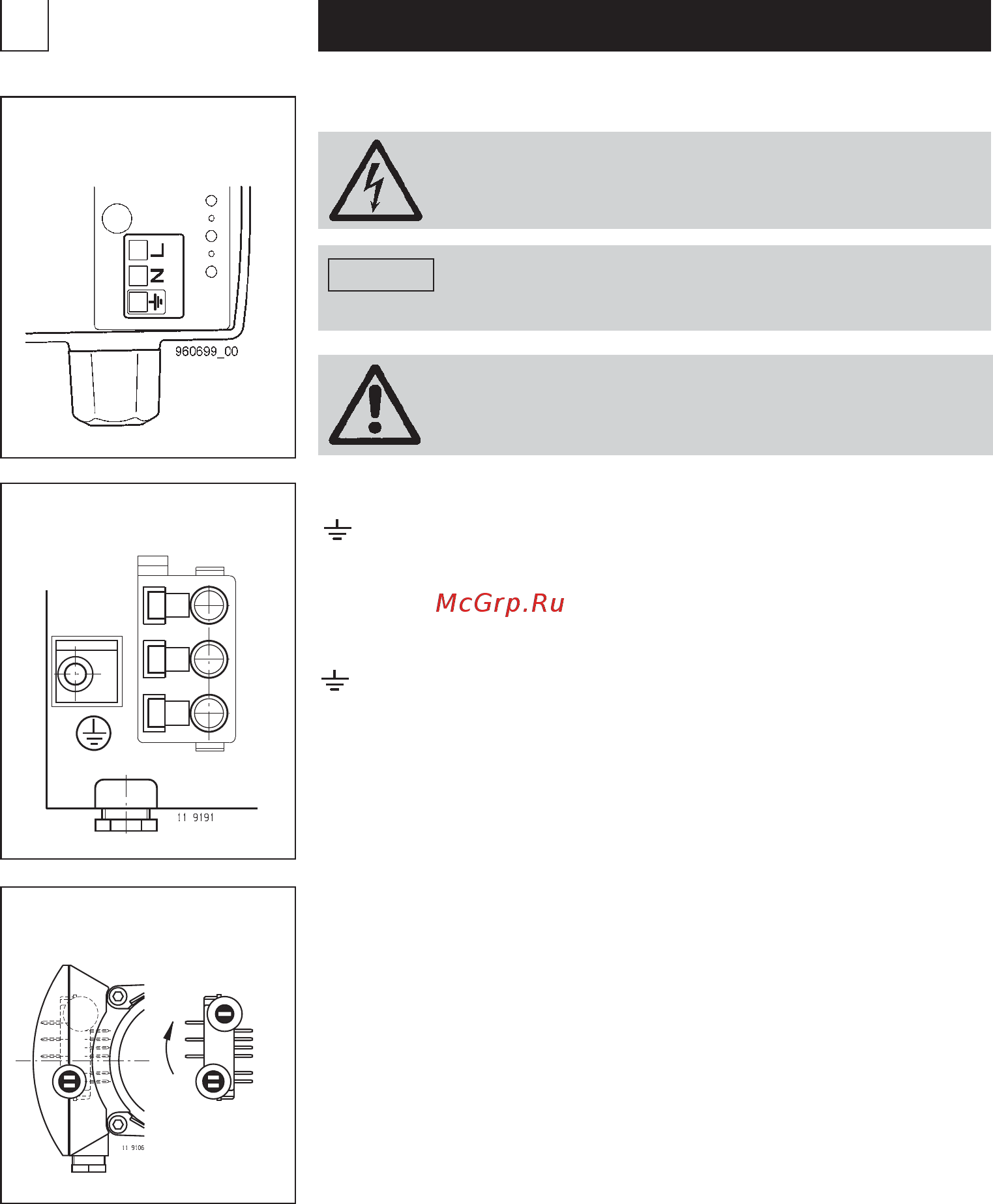

Подключение к сети 3× 400 В (

WX 313 … WX 315)

= Заземляющий провод (PE)

U = L1

V = L2

W = L3

W 313, W 314

, W 315*

3× 400 V

*W 315

3× 400 V

5.4 Установка мощности (W 315)

Двигатель имеет две скорости вращения. В случае 3

400 В

переключение на другую скорость вращения осуществляется

после открытия клеммной коробки путем подключения штекера

обратной стороной.

Положение штекера можно изменять только при отключенном

напряжении питания.

I = низкая скорость вращения

II = высокая скорость вращения

* W 315,

3× 400 В

Необходима защита двигателя (Степень II, I)

Подключение к сети 1

230 В (WX 10 … WX 14)

Заземляющий провод (PE)

L Фазный провод

N Нулевой провод

5.2 Соединительные зажимы

5.3 Установка мощности WX 10 … WX 14, W 313, W 314

Насосы не имеют регулятора мощности – в насосе установлена

одна мощность которая не может быть изменена.

Двигатель устойчив к коротким замыканиям

и не требует защиты от перегрузок!

Перед каждым доступом к клеммной коробке

следует отключать электрическое питание насоса.

При неправильном подключении

и неправильном напряжении может

повредиться двигатель!

Внимание

WX 10, WX 12

WX 13, WX 14
