C.I.B. UNIGAS - M039247A
13
плиты с трубным пучком.
Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать распорную
деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров, или же
сконструировать соответствующее для применения сопло (связаться с изготовителем).

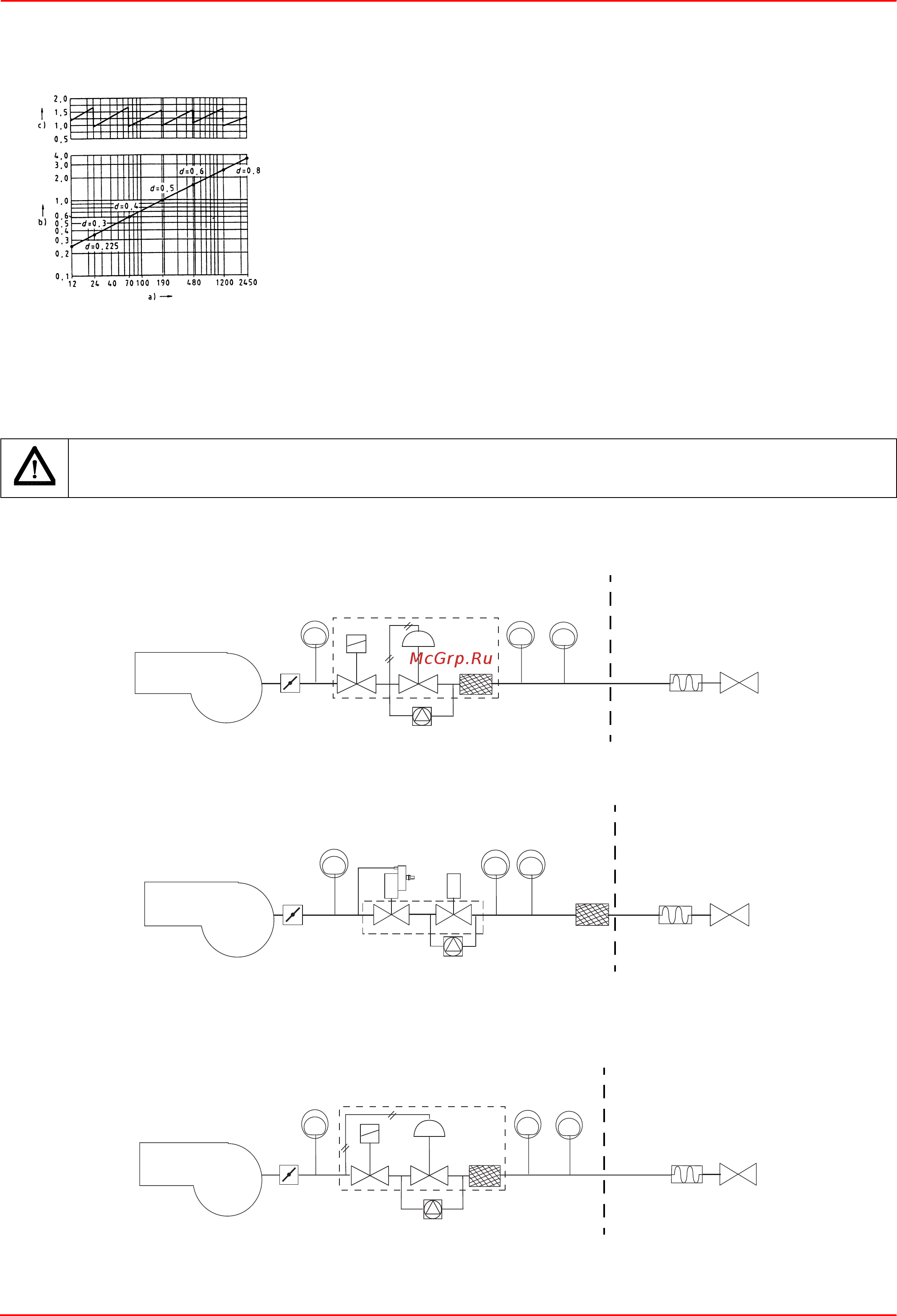

Подсоединение газовых рамп
На нижеследующих схемах изображены компоненты газовой рампы, включенные в поставку горелки, а также те, которые
должна обеспечить монтажная организация. Схемы соответствуют действующим нормативам.
Рис. 4
Описание
a) Мощность, кВт
b) Длина топки, м
c) Удельная тепловая нагрузка топки, МВ/м
3
d) Диаметр камеры сгорания, м
Рис. 4 - Тепловая нагрузка, диаметр и длина испытываемой топки, в зависимости
от топочной мощности в кВт.
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ. ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ГЛАВУ
“ПРЕДУПРЕЖДЕНИЯ” ДАННЫХ ИНСТРУКЦИЙ.
Rp1 1/4 - Rp1 1/2 - Rp2: Газовая рампа с группой клапанов MB-DLE (2 клапана + газовый фильтр + стабилизатор давления +
реле давления) + блок контроля герметичности VPS504
Rp2 - DN65 - DN80: Газовая рампа с группой клапанов VGD со встроенным стабилизатором давления газа + блок контроля
герметичности VPS504
Rp2: Газовая рампа с группой клапанов MBC (2 клапана + газовый фильтр + стабилизатор давления + реле давления) + блок
контроля герметичности VPS504
1
2
3
4
5
78
9
4
ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК
3
1
2
54
6
78
10
4
ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК
1
2
3
4
5
78
18
4
ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК
