C.I.B. UNIGAS - M039247A
19
Вращение двигателя вентилятора
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя вентилятора.
Двигатель должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте
трехфазное питание и вновь проверьте направление вращения двигателя.
ПРИМЕЧАНИЕ: горелки рассчитаны на трёхфазное питание 400 В; в случае использования трёхфазного питания 230
В необходимо изменить электрические соединения внутри клеммной
коробки электродвигателя и заменить
термореле.

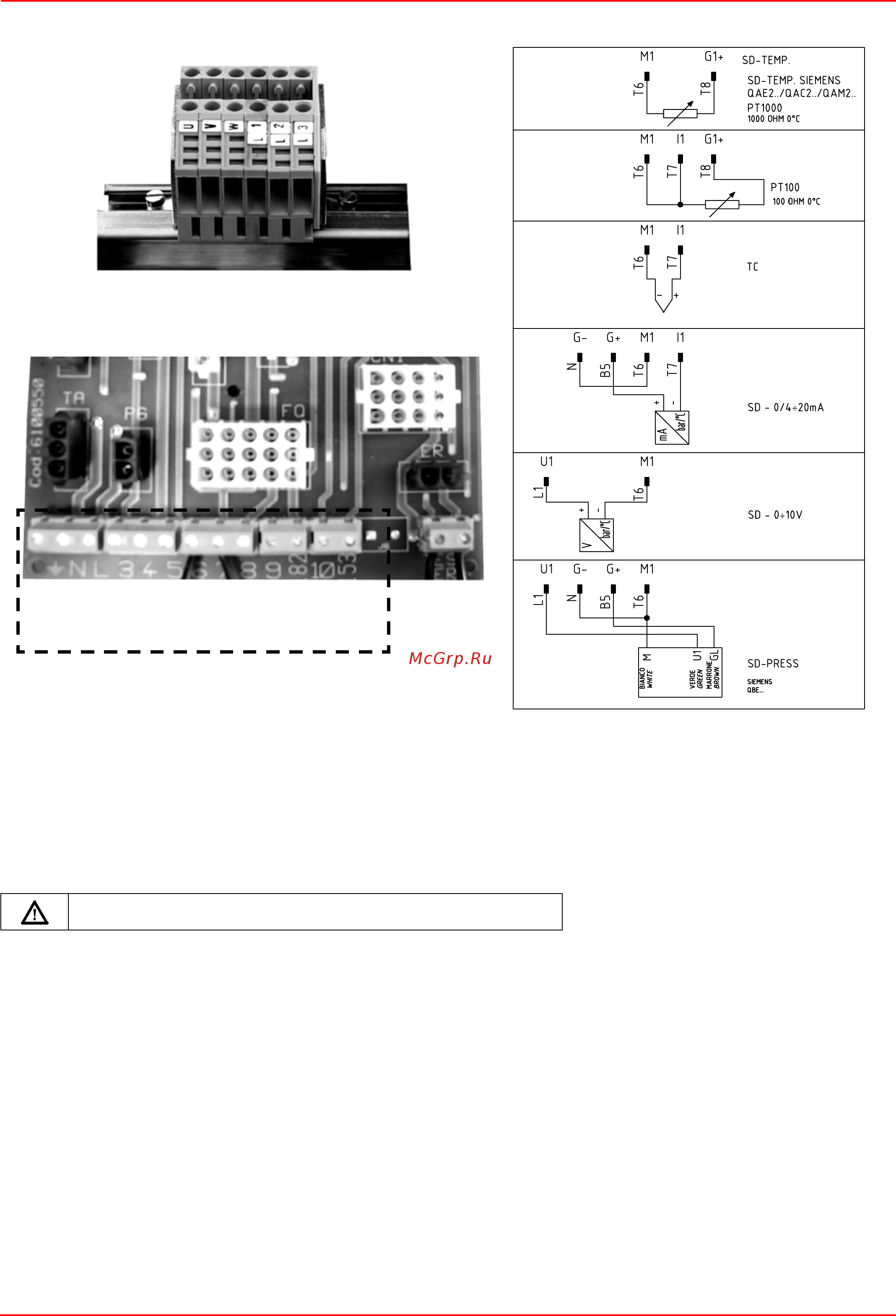

Рис. 25 - Подсоединение датчика к модулирующим
горелкам
Рис. 26 - Клеммная коробка питания
Рис. 27
ВНИМАНИЕ: проверить настройку термореле двигателя!
ТЕРМОПАРА
ДАТЧИК
ДАВЛЕНИЯ
СИГНАЛ ПОД
ДАТЧИК СИГНАЛ ПОД
ТОКОМ
Клеммная коробка соединений
печатной платы
