C.I.B. UNIGAS - M039247A
34

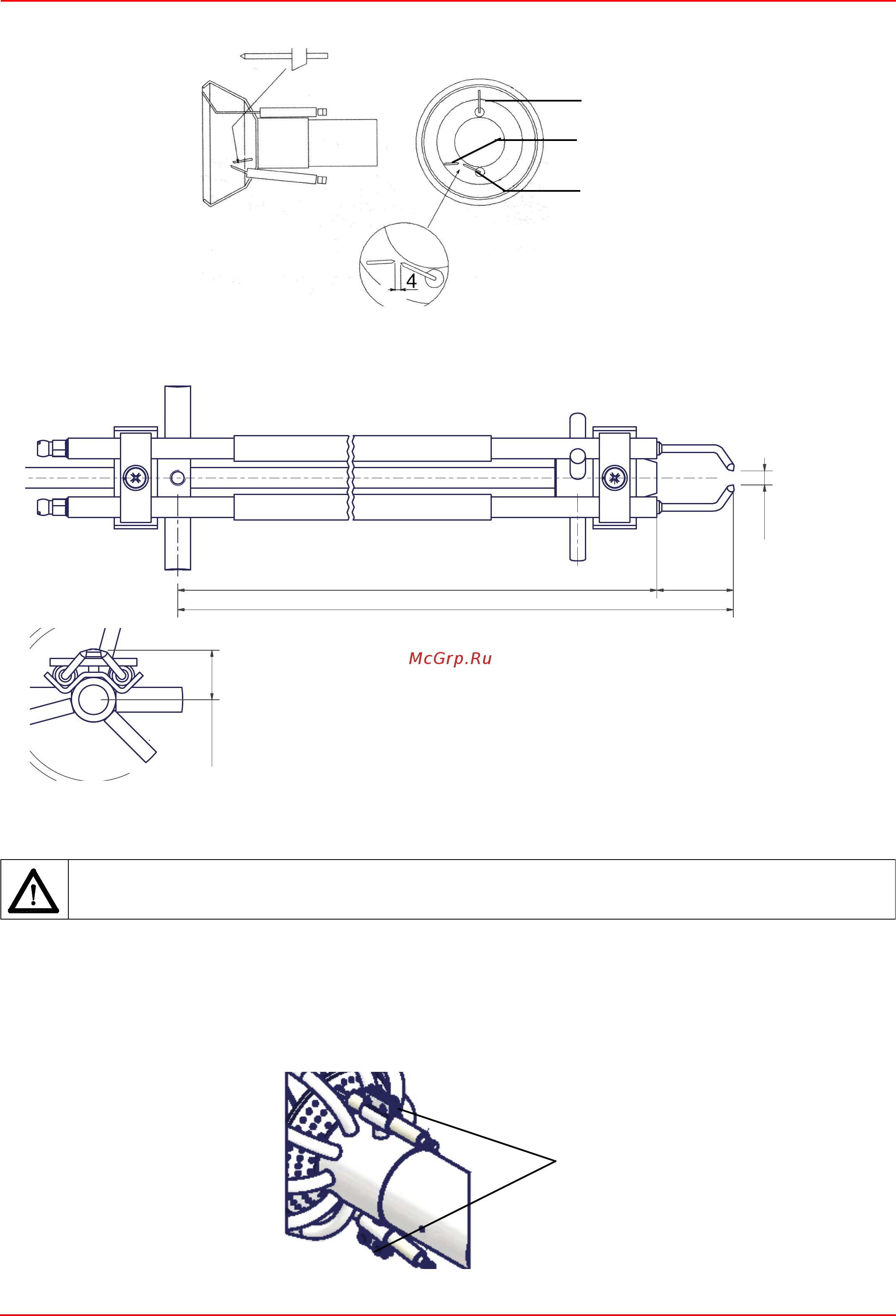

Регулировка положения электродов (мм) - (P61 / P65 / P71)
Регулировка положения электродов (мм) - P73A
Замена электродов
1 Для того, чтобы заменить электроды, действовать следующим образом:
2 снять крышку;
3 отсоединить кабели от электродов;
4 расслабить винты VB, которые блокируют электроды;
5 вынуть электроды и заменить их, соблюдая все дистанции, указанные в предыдущем параграфе.
P61 / P65 / P71
Рис. 42
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими
частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз
после выполнения каких-либо работ на голове сгорания.
Контрольный электрод
Электрод массы
Запальный электрод
Рис. 40
30
427
397
5
÷
6
m
m
2
0
1
9
÷
m
m
Рис. 41
VB
