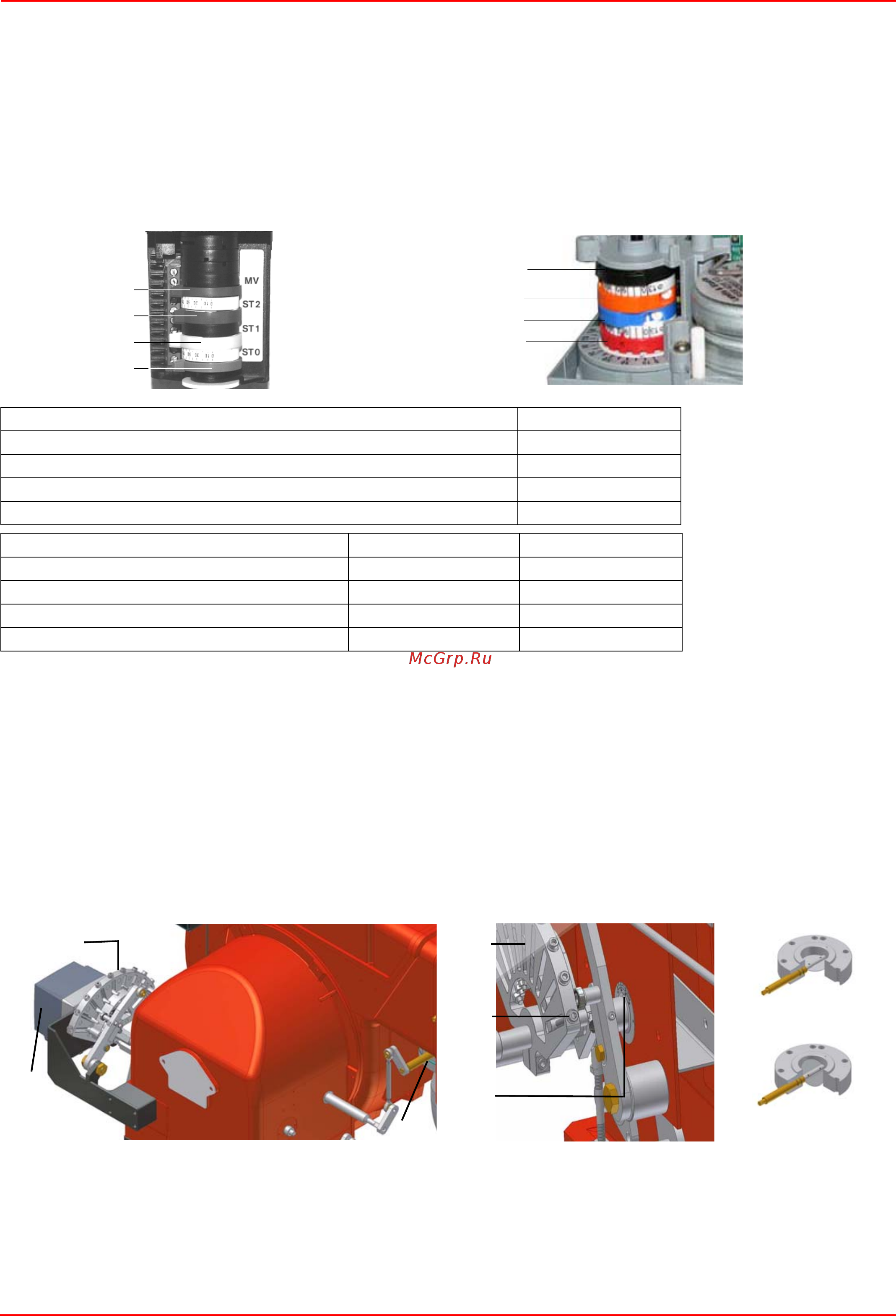

C.I.B. UNIGAS - M039247A
26
Горелки пpогpессивные
После выполнения всех операций до пункта 8, описанных в параграфе "Процедура регулировки" на странице 22, продолжать
действовать следующим образом.
9 установить кулачок малого пламени в соответствие с кулачком большого пламени;
10 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;
На этих сервоприводах не предусмотрено ручное управление воздушной заслонкой. Регулировка
кулачков осуществляется
при помощи ручного смещения кулачков.
Примечание: для смещения кулачков сервоприводов воспользоваться:
z Berger STA12: в комплекте имеется ключик для смещения кулачков.
z Siemens SQN72: в комплекте имеется ключик для кулачков I и IV, на остальных кулачках - регулировочный винт.
В сервоприводах BERGER STA12B3.41 не предусмотрено ручное управление воздушной заслонкой. На сервоприводах
Siemens предусмотрена возможность настройки АВТ/РУЧ (AUTO/MAN - см. фото).
11 Сместить кулачок малого пламени в сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до
тех пор, пока два подшипничка не
совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать
винт V для увеличения расхода, откручивать - для уменьшения.
12 Вновь сместить кулачок малого пламени в сторону минимальной мощности, повторить все до следующего винта и
повторять эти операции, описанные в предыдущем пункте, до тех пор, пока не получите желаемое значение малого
пламени.
13 Теперь
можно перейти к регулировке реле давления (см. стр 25).
14 .Если возникнет необходимость изменения мощности горелки в режиме малого пламени, воздействовать на кулачок
“малого пламени” сервопривода.
На горелках, оснащенных клапанами МВС кулачок малого пламени не совпадает с кулачком
розжига и по этой причине кулачок малого пламени должен быть настроен на 30° больше значения кулачка розжига (касается
только горелок с клапанами МВС)
.
15
Отключить и вновь включить горелку. Если регулировка была выполнена неправильно, повторить предыдущие пункты
настройки.
Berger STA12B3.41 (прогрессивные и модулирующие модели) Siemens SQN72.4A4Axx (прогрессивные и модулирующие модели)
Для клапанов DUNGS MB-DLE / Siemens VGD
Berger STA Siemens SQN72
Положение большого пламени (установить на 90°)
ST2
I (красный)
Положение малого пламени и розжига
ST1
III (оранжевый)
Положение режима выжидания (установить на 0°)
ST0
II (синий)
Не используется
MV
IV (черный)
Для клапанов DUNGS MBC
Berger STA Siemens SQN72
Положение большого пламени (установить на 90°)
ST2
I (красный)
Положение режима выжидания (установить на 0°)
ST0
III (оранжевый)
Розжиг
ST1
II (синий)
Положение малого пламени
MV
IV (черный)
MV
ST2
ST1
ST0
IV
III
II
I
AUTO/MAN
VF
SC
SV
ID
V
SV
Дроссельный клапан
закрыт
Дроссельный клапан
открыт
