C.I.B. UNIGAS - M039247A
15

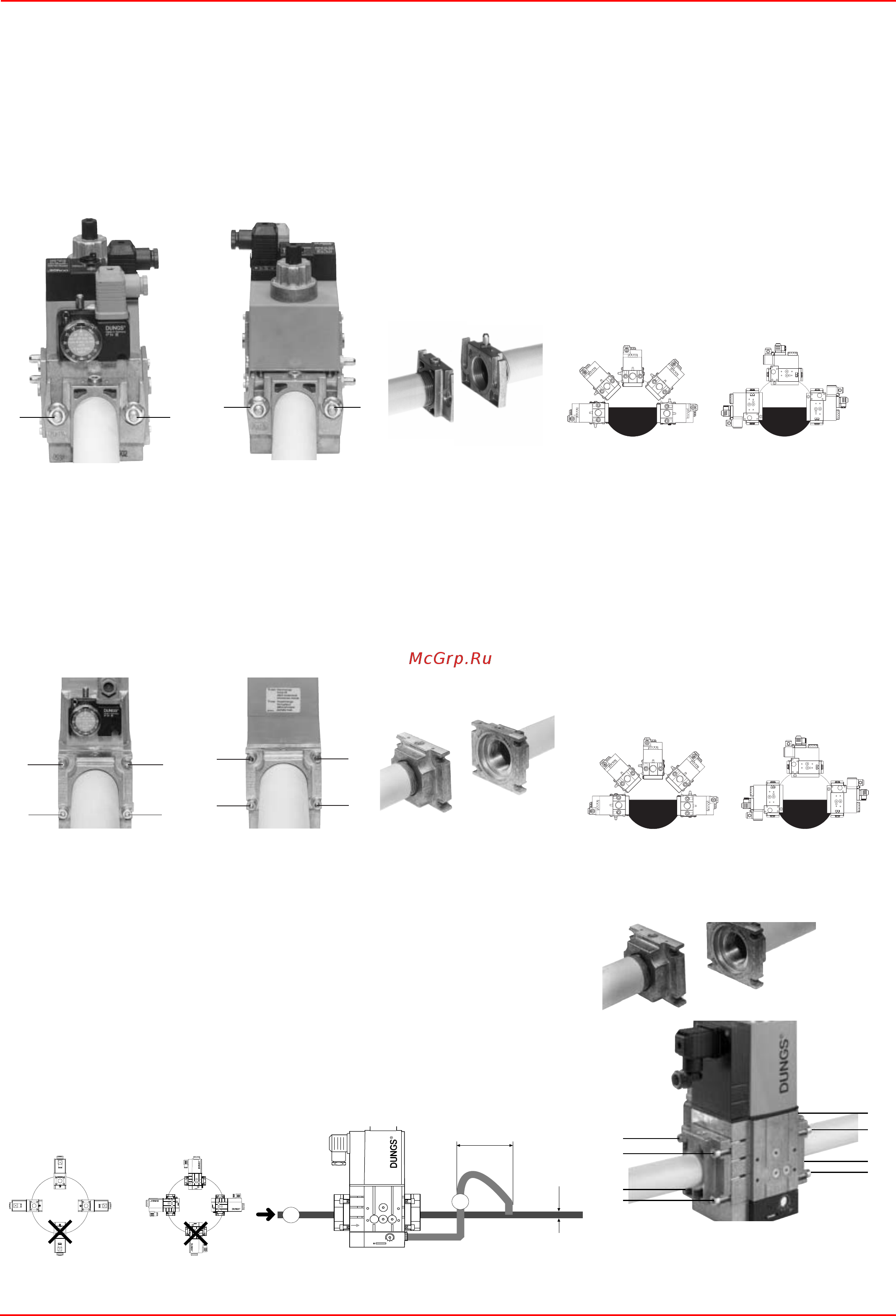

MULTIBLOC МУЛЬТИБЛОК DUNGS MB-DLE 405..412
Монтаж
1.Установить фланец на трубопроводе: использовать соответствующую применяемому газу оснастку
2. установить устройство MB-DLE и уделить особое внимание прокладкам O-Ring;
3. Затянуть винты А, B, C и D (Рис. 6 - Рис. 7), соблюдая дистанции монтажа (Рис. 8);
4. После монтажа проверить проверить герметичность и работу.
5. Демонтаж проводится в обратном порядке.
2
МУЛЬТИБЛОК DUNGS MB-DLE 415..420
Монтаж
1.Расслабить винты А и В, но не снимать их (Рис. 10 и Рис. 11)
2. Отвинтить винты C и D (Рис. 10 и Рис. 11)
3. Установить Мультиблок между резьбовыми фланцами (Рис. 12)
4. После монтажа проверить проверить герметичность и работу.
МУЛЬТИБЛОК DUNGS MBC300-700-1200SE (Гpуппа клапанов с pезьбой)
Рис. 6 Рис. 7 Рис. 8 Рис. 9
Рис. 10 Рис. 11 Рис. 12 Рис. 13
Монтаж
1.Установить
фланец на трубе. Использовать соответствующую
газу оснастку (Рис. 14)
2. установить устройство MBC....SE и уделить особое внимание прокладкам O-Ring
(Рис. 15)
3. Затянуть винты А - Н
4. После монтажа проверить проверить герметичность и работу.
5. Демонтаж проводится в обратном порядке.
Рис. 15
A
B
DC
ПОЗИЦИИ ПРИ МОНТАЖЕ
A
B
C
D
C
B
D
A
ПОЗИЦИИ ПРИ МОНТАЖЕ
ПОЗИЦИИ ПРИ МОНТАЖЕ
ОПЦИЯ



S
%U



S
%U



S
%U



S
%U
2 = Импульсная трубка
#
&
'
%
)
(
"
$
Рис. 14
