C.I.B. UNIGAS - M039247A
27
Горелки модулиpующие
После выполнения всех описанных операций (см. "Процедура регулировки" на странице 22, до пункта
8, продолжать действовать следующим образом
Для того, чтобы отрегулировать расход воздуха на малом пламени и на промежуточных точках,
действовать следующим образом.

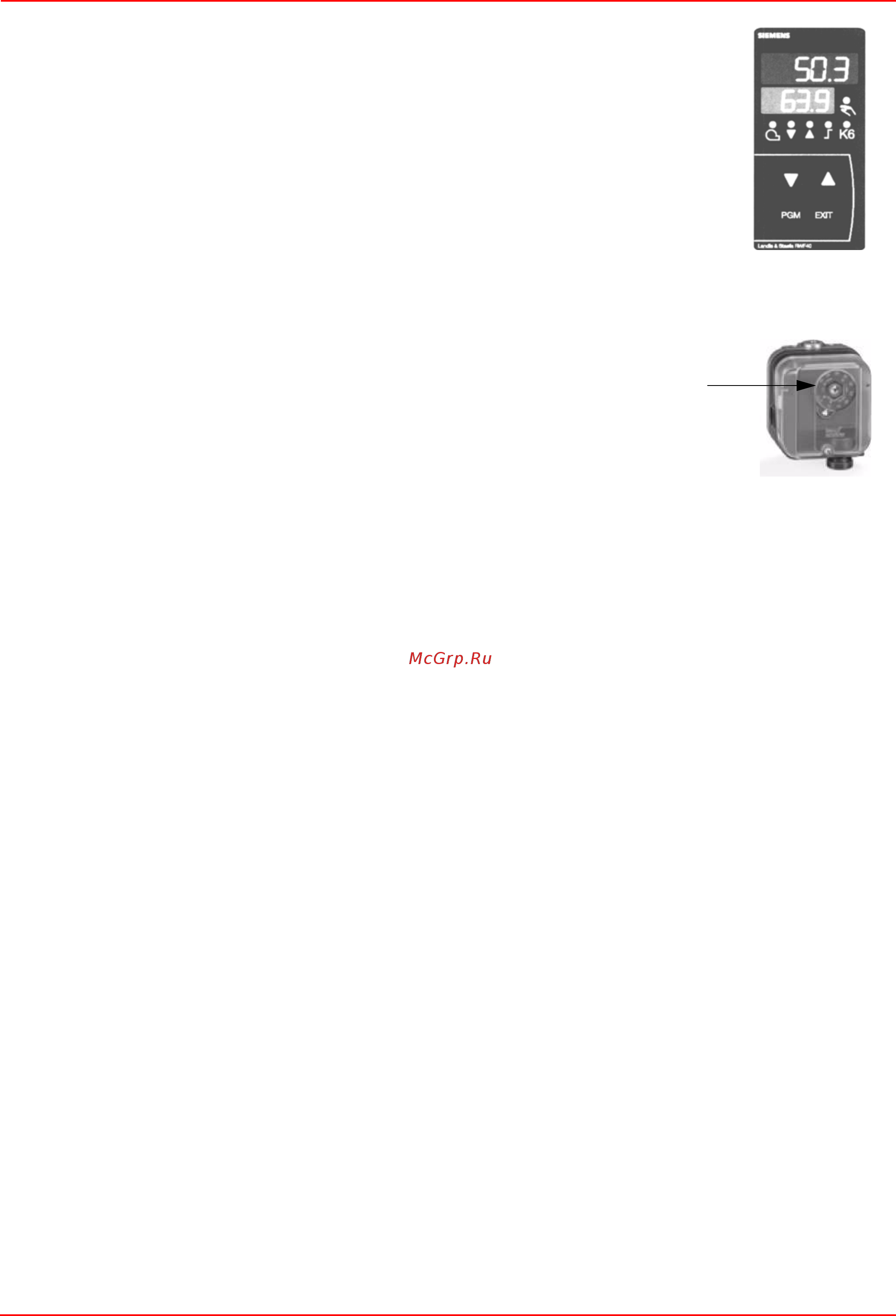

9 Нажмите и удерживайте в течении 5 секунд кнопку EXIT (ВЫХОД) на модуляторе (см. рисунок);
когда загорится индикатор с изображением “рука”, нажать
на стрелку , постепенно переводя
сервопривод в положение максимального открытия.
10 останавливаться, соответственно, напротив каждого винта V: для того, чтобы отрегулировать
расход воздуха - воздействовать на винт, который находится напротив подшипничка.
11 Нажать на кнопку EXIT (ВЫХОД), чтобы выйти из режима ручной настройки.
Для получения дополнительной информации по регулятору модулирования - прочитать
соответствующие инструкции.
Регулировка реле давления
Функцией реле давления воздуха является создание безопасности работы
электронного блока (блокировка), если давление воздуха не будет соответствовать
предусмотренному значению. В случае блокировки, необходимо разблокировать
горелку при помощи кнопки разблокировки электронного блока, имеющейся на
контрольной панели горелки.
Реле давления газа контролируют давление, чтобы препятствовать работе горелки
в тех случаях, когда значение давления не будет
соответствовать дозволенному
диапазону давления.
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снять прозрачную пластиковую крышку.
z После выполнения регулировки по воздуху и газу - включить горелку.
z При горелке, работающей на малом пламени, поворачивать медленно регулировочное кольцо VR по часовой стрелке до
тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторить цикл запуска горелки, проверяя, что она правильно функционирует.
z Установить на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.
z Убедитесь, что горелка работает нормально.
z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения
горелки.
z Полностью откройте ручной отсекающий клапан.
z Установите на место прозрачную крышку.
Регулировка реле максимального давления газа (там, где оно присутствует)
Для настройки действовать следующим образом, в зависимости от места монтажа реле максимального давления:
1 снять прозрачную пластмассовую крышку реле давления;
2 если реле максимального давления устанавливается перед газовыми клапанами: замерить давление газа в сети без
пламени, установить на регулировочном кольце VR, считанное значение, увеличенное на 30%.
3 Если же реле максимального давления установлено после группы
"регулятор - газовые клапаны", но перед дроссельным
клапаном: включить горелку, отрегулировать ее, выполняя процедуры, описанные в предыдущих параграфах. затем,
замерить давление газа при рабочем расходе за группой "регулятор - газовые клапаны", но перед дроссельным клапаном;
установить на регулировочном кольце VR, считанное значение, увеличенное на 30%.
4 Установить на место прозрачную пластмассовую крышку реле давления.
VR
