CIB Unigas Tecnopress P61 M-.AB.S.RU.A.1.32 [25/55] Горелки двухступенчатые

Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3

Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3

Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3

1 2 3 4 5 6 7 8 5

1 тип горелки p61 p65 p71 p73a 2 тип топлива m газ природный 3 регулирование имеющиеся в наличии варианты ab двухступенчатое pr прогрессивное md модулирующее 5

4 сопло s стандартное l длинное 5 страна назначения смотрите заводскую табличку 5

6 специальное исполнение a стандартное 7 комплектация имеющиеся в наличии варианты 0 2 клапана 1 2 клапана блок контроля герметичности опция 7 2 клапана реле максимального давления газа 8 2 клапана блок контроля герметичности реле максимального давления газа 8 диаметр газовой рампы 32 rp 5

Rp2 65 dn65 80 dn80 5

Горелки различаются по типам и моделям маркировка моделей следующая 5

Маркировка горелок 5

Примечание по типу работы горелки устройство контроля пламени отключается автоматически через 24 часа постоянной работы затем устройство автоматически запускается в работу 5

Технические характеристики 5

Тип p71 модель m ab s ru a 0 50 5

Часть i инструкция по монтажу 5

Категории газа и страны их применения 6

Примечание по типу работы горелки устройство контроля пламени отключается автоматически через 24 часа постоянной работы затем устройство автоматически запускается в работу 6

Габаритные размеры в мм 7

O max o min 8

Горелки p65 p71 p73a 8

Рекомендуемая амбразура котла и фланец горелки 8

1 2 3 4 5 6 7 8 9 10

2 0 2 4 6 8 10 12 14 10

200 400 600 800 1000 1200 14001600 1800 10

300 400 500 600 700 800 900 1000 10

P71 m xx 10

P71m xx5 10

Давление в камере сгорания мбар 10

Квт 10

Предупреждение диапазон работы представляет собой диаграмму которая отображает результаты достигнутые на заводе во время сертификации или лабораторных испытаний но не представляет собой диапазон регулирования горелки точка максимальной мощности на таком графике обычно достигается при установке головы сгорания в положение max см параграф регулирование головы сгорания а точка минимальной мощности наоборот при установке головы сгорания в положение min так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом чтобы найти правильный компромисс между топочной мощностью и характеристиками теплогенератора это вовсе не означает что действительная минимальная рабочая мощность будет соответствовать минимальной мощности которая читается на рабочем графике 10

Рабочие диапазоны горелок 10

Чтобы получить мощность в ккал ч умножьте значение в квт на 860 эти данные относятся к стандартным условиям атмосферное давление 1013 мбар и температура окружающей среды 15 c 10

40 60 80 100 120 140 11

50 100 150 200 250 11

50 75 100 125 150 175 200 11

P71 m xx 11

P73a m xx 11

Rp 1 ½ 40 rp 2 50 11

Rp 2 50 11

Внимание на абсциссе указывается значение расхода газа на ординате соответствующее значение давления в сети без учета давления в камере сгорания чтобы определить минимальное давление на входе газовой рампы необходимое для получения требуемого расхода газа необходимо суммировать давление газа в камере сгорания и значение вычисленное на ординате 11

Давление газа в сети мбар 11

Кривые соотношения давление в сети расход газа 11

Расход газа ст 11

Монтаж горелки на котле 12

Монтаж и подключения упаковка 12

Подбор горелки к котлу 12

Подсоединение газовых рамп 13

Сборка газовой рампы 14

Multibloc мультиблок dungs mb dle 405 12 15

Газовые клапаны siemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления 16

Блок контроля герметичности vps504 17

Диапазон регулирования давления 17

Примечания по электрическому питанию 18

Схема электрических подключений 18

Вращение двигателя вентилятора 19

Замер давления на голове сгорания 20

Регулировки кpивые давления газа в голове сгоpания в зависимости от его pасхода 20

P71 m xx 21

P73a m xx 21

Давление газа в голове сгорания мбар 21

Кpивые соотношения давление в голове сгоpания pасход газа 21

Расход газа ст 21

Мощность при розжиге 22

Процедура регулировки 22

Регулиpование расхода воздуха и газа 22

Регулирование общее описание 22

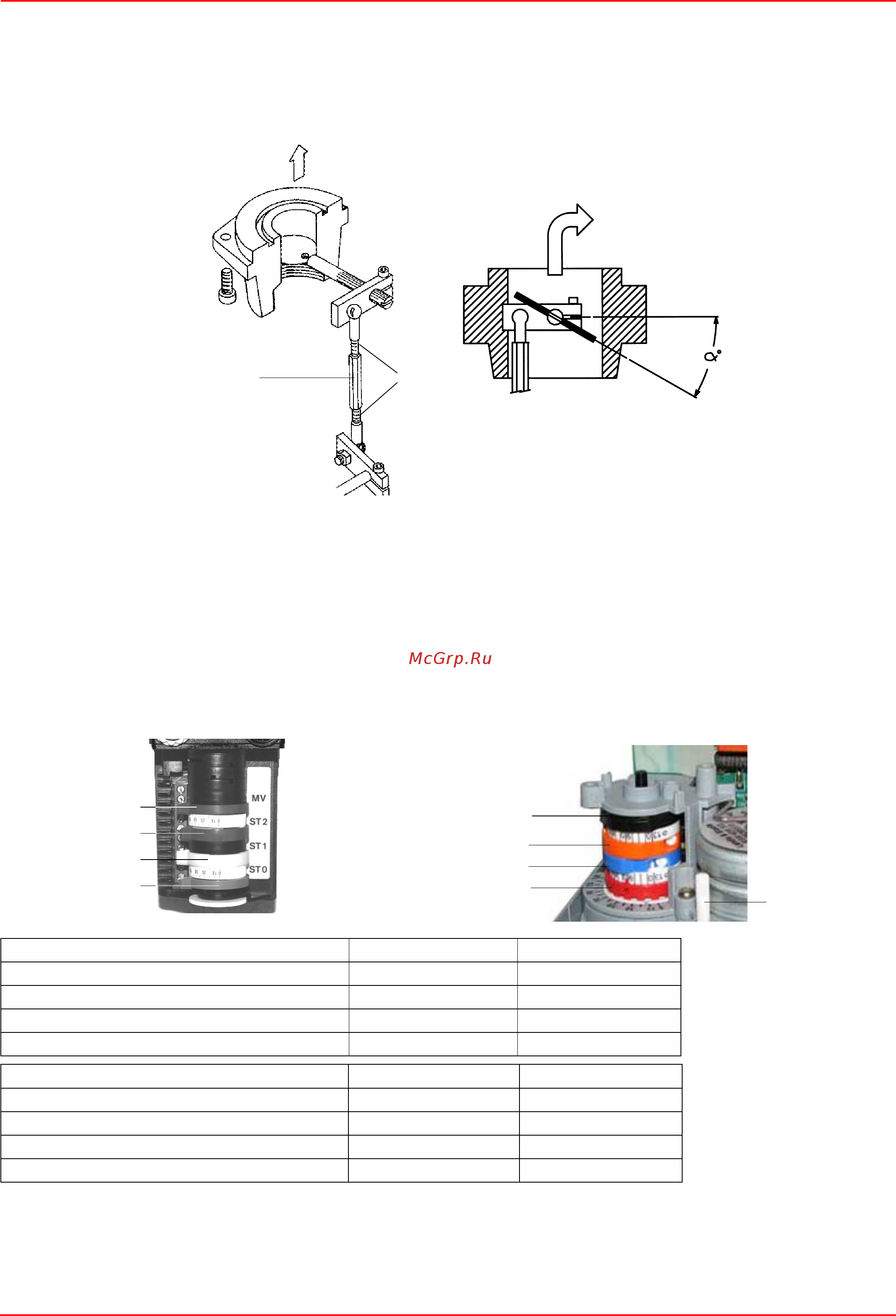

Berger sta в комплекте имеется ключик для смещения кулачков 25

I auto man 25

Siemens sqn72 в комплекте имеется ключик для кулачков i и iv на остальных кулачках регулировочный винт 25

В сервоприводах berger sta не предусмотрено ручное управление воздушной заслонкой на сервоприводах siemens 25

Выведите горелку в режим малого пламени пользуясь термостатом большого малого пламени тав 10 для изменения расхода газа расслабьте гайки db рис 29 и отрегулируйте угол открытия дроссельного клапана поворачивая болт tg вращение по часовой стрелке увеличивает расход газа против часовой стрелки уменьшает прорезь на торце оси дроссельного клапана показывает угол открытия по отношению к горизонтальной оси рис 29 примечание b по завершении всех операций убедитесь что блокировочные гайки ra и db затянуты 25

Горелки двухступенчатые 25

Двухступенчатые модел 25

Для клапанов dungs mb dle siemens vgd 25

Для клапанов dungs mbc 25

Отключить и вновь включить горелку если регулировка была выполнена неправильно повторить предыдущие пункты настройки 25

Предусмотрена возможность настройки авт руч auto man см фото 25

Примечание для смещения кулачков сервоприводов воспользоваться 25

Рис 29 25

Розжига горелки на горелках оснащенных клапанами мвс кулачок малого пламени не совпадает с кулачком розжига и по этой причине кулачок малого пламени должен быть настроен на 30 больше значения кулачка розжига касается только горелок с клапанами мвс 25

Теперь можно перейти к регулировке реле давления см на стр 28 12 если возникнет необходимость изменения мощности горелки в режиме малого пламени воздействовать на кулачок малого пламени сервопривода положение кулачка в режиме малого пламени совпадает с положением кулачка 25

Горелки пpогpессивные 26

Горелки модулиpующие 27

Регулировка реле давления 27

Регулировка реле давления воздуха 27

Регулировка реле максимального давления газа там где оно присутствует 27

Регулировка реле минимального давления газа 27

F g h m 30

Описание 30

Рис 30 передняя панель электрощита 30

Периодически выполняемые операции 31

Разборка фильтра multibloc dungs mb dle 405 12 31

Проверка и замена фильтра multibloc dungs mbc se гpуппа клапанов с pезьбой 32

Разборка фильтра dungs mb dle 415 420 b01 1 1 2 2 32

Регулиpовка положения электpодов 33

Снятие головы сгорания 33

Техническое обслуживание газового фильтpа 33

Замена электродов 34

Замер тока ионизации 35

Сезонная остановка 35

Утилизация горелки 35

C i b unigas m039247a 36

L со всеми электронными блоками контроля пламени s только с электронными блоками lgb2 lmg2 lme11 lme2 в этом случае подсоединить контур siemens rc466890660 см электрических подключений 36

Причина 36

Таблица поиска неполадок и их устранения 36

Устранение 36

Запасные части 37

Деталировочный чертеж горелки 38

Горелки с группой клапанов dungs мвс электросхема se18 164 горелки с группой клапанов dungs мв dle или siemens vgd электросхема se18 165 42

Электросхемы 42

Приложение 50

Программа подключения 50

Электронный блок контроля пламени siemens lme11 21 22 50

A b b c 51

A b b c d 51

Al сигнализация блокировки bv клапан топливный ek кнопка дистанционная разблокировки fs сигнал наличия пламени gp реле давления газа lp реле давления воздуха lr регулятор мощности горелки m двигатель вентилятора r термостат или предохранительное реле давления sb предохранительный термостат w термостат или регулировочное реле давления z запальный трансформатор 52

Cхема внутренняя lme22 52

Обозначения внутренней схемы 52

Схема внутренняя lme11 52

Схема внутренняя lme21 52

C i b unigas s p a 55

Unigas service ооо унигаз сервис 55

Зао чибитал унигаз 55

Росс 55

Украина ооо унигаз украина 55
