C.I.B. UNIGAS - M039247A

5 Отрегулировать горение горелки в режиме большого пламени, как описано в следующих пунктах..

6 перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходящих газов, во избежание горения с

недостатком воздуха; необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного

согласно нижеуказанной процедуре;

7 Отрегулировать расход газа в

режиме большого пламени на значения требуемые котлом/потребителем, воздействуя

на стабилизатор давления, встроенный в клапанную группу:

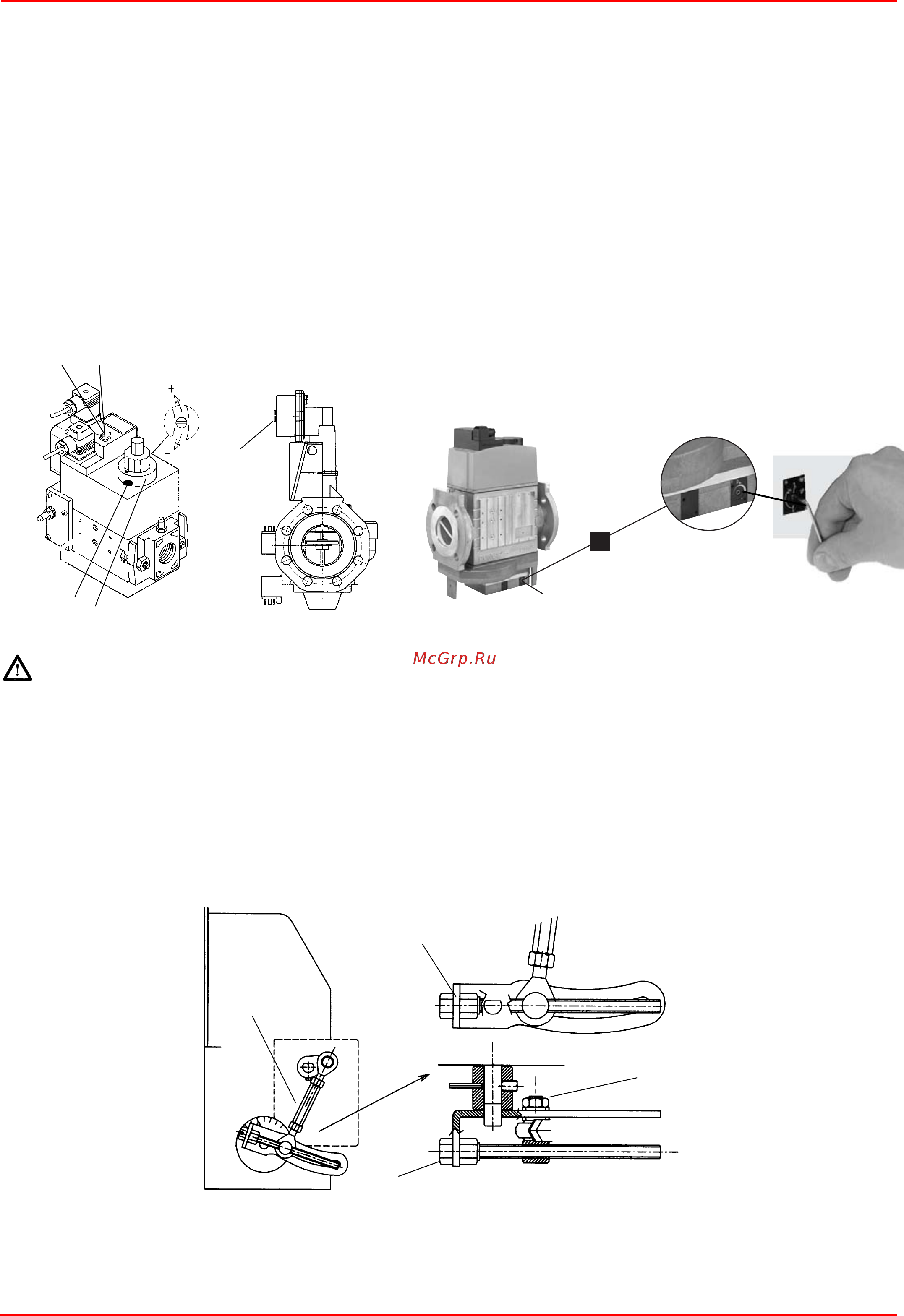

- клапаны Dungs MB-DLE: Регулировка газового клапана выполняется при помощи регулятора RP после ослабления на

несколько оборотов стопорного винта VB. При откручивании регулятора RP клапан открывается, при закручивании -

закрывается. Стабилизатор давления регулируется при помощи винта VS, расположенного под

крышкой C: при

ввинчивании давление увеличивается, при отвинчивании - уменьшается. ПРИМЕЧАНИЕ: Винт VSB должен сниматься

только для замены катушки.

- клапаны Siemens VGD: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать с

помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при

раскручивании - уменьшается (см. рисунок).клапаны Dungs MBC...SE: для

увеличения или уменьшения давления, а

следовательно расхода газа, воздействовать на соответствующий регулятор давления (см.рисунок).

- клапаны Dungs MBC...SE: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать

на соответствующий регулятор давления (см.рисунок).

Группа регулирования давления предварительно настраивается на заводе-изготовителе. Настроенные значения

затем должны быть подогнаны под требования отопительной системы

на месте монтажа. Убедительная просьба

внимательно прочитать инструкции, поставляемые вместе с горелкой ее производителем

8 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA

до тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки -

заслонка открывается и

расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход

уменьшается..

ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте положения

болтов воздушной заслонки.

Теперь, регулировка начинает отличаться, в зависимости от модели горелки (двуступенчатая, прогрессивная, модулирующая).

*OOFOTFDITLBOUTDIMàTTFM/P

"MMFOLFZOP

$MÏEFTJYQBOTNÉMFOP

$IJBWFFTBHPOBMFDBWBOS

Siemens VGD..

Dungs MBC..SE

T(VR)

VSB

Dungs Multibloc MB-DLE

VRA
