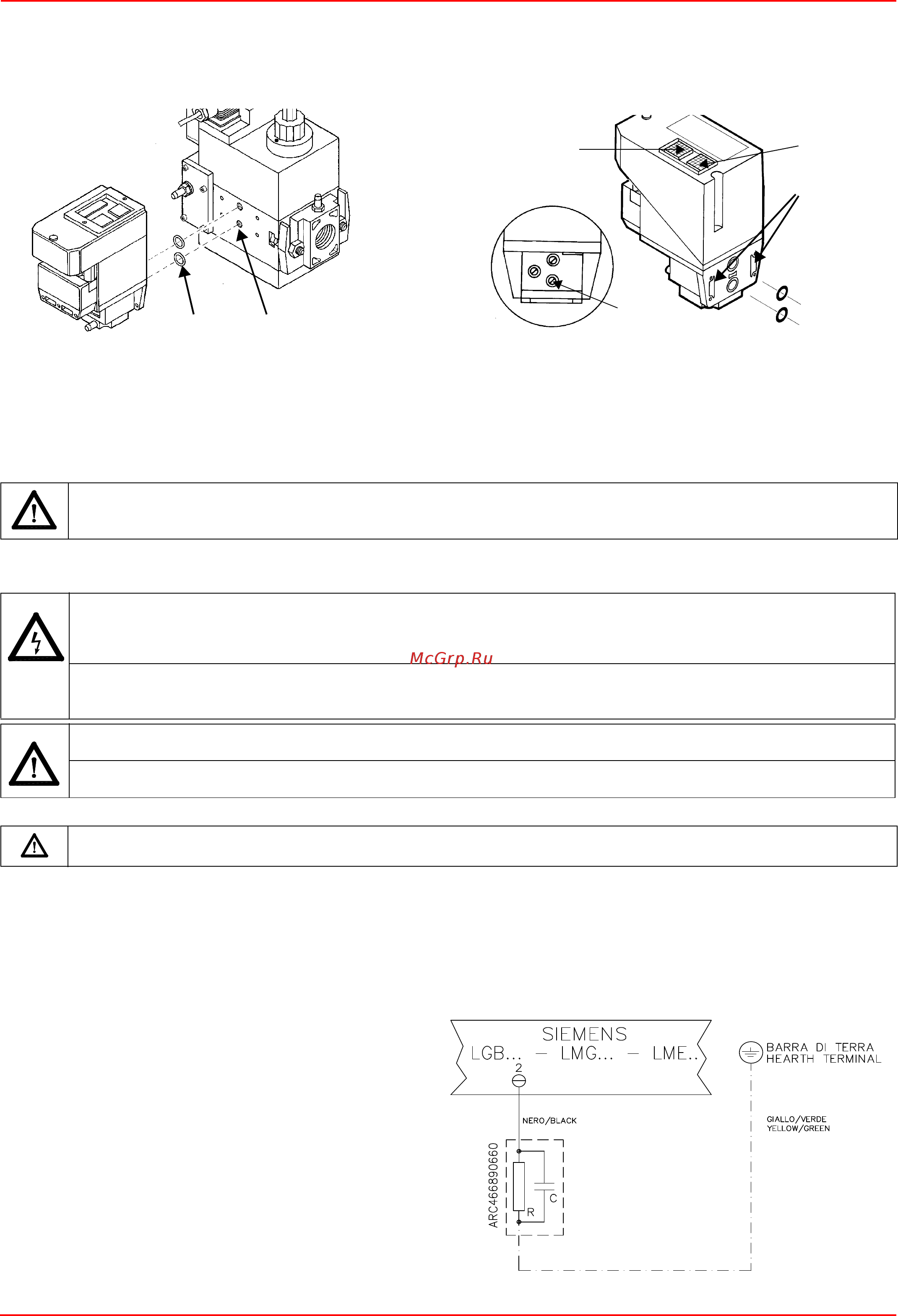

C.I.B. UNIGAS - M039247A
18
4). закрутить 4 винта блока контроля герметичности (М4х16) Рис. 22-C.
В случае повторного монтажа (при трансформации или ремонте) вставить только винты с метрической резьбой!
5). При завершении всех операций проверить герметичность и работу.
Для проверки работы, подсоединить манометр к штуцеру для отбора давления PA (Рис. 23). Если проверка завершилась
положительно, через несколько секунд зажжется
жёлтая лампочка LC. В противном случае загорится красная лампочка
блокировки LB. Чтобы перезапустить горелку, необходимо разблокировать блок управления нажатием на светящуюся кнопку
LВ.
После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления.
СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
Для выполнения подключений действовать следующим образом:
1). Снять крышку электрощита горелки, встроенного в горелку;
2). Выполнить электрические подсоединения к клеммной коробке питания, в соответствии со схемами, данными ниже;
3). Проверить направление вращения двигателя вентилятора;
4). Установить на место крышку электрощита.
Полное описание электрических схем - на стр 45.
Примечания по электрическому питанию
В случае, когда электропитание горелки является: 230В
трёхфазное или 230В фаза-фаза (без нейтрали), с
электронным блоком Siemens LME, между клеммой 2
основания эл. блока и клеммой заземления следует
подсоединить контур RC Siemens, RC466890660.
Описание
C - Конденсатор (22нФ/250В)
LME.. - Электронный блок контроля пламени Siemens
R - Резистор (1МОм)
Рис. 24RC466890660 - контур RC
Рис. 22 Рис. 23
ВНИМАНИЕ: после монтажа газовой рампы согласно данной схеме, необходимо
провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения термостата
большого/малого пламени уберите данную перемычку перед подсоединением термостата.
ВАЖНО: Присоединяя электрические провода в клеммной коробке
МА, убедитесь, что провод заземления
длиннее проводов фазы и нейтрали.
.ВНИМАНИЕ: если длина присоединительного кабеля термростатов электронного блока контроля пламени
превышает 3 метра, предусмотреть разъединительное реле, как описано в прилагаемой схеме.
A
B
LC
LB
PA
C
заземляющая штанга
жёлтый/ зелёный
