*Примечание: реле максимального давления может устанавливаться или перед газовыми клапанами или перед дроссельным
клапаном (см. схему - элемент 4).
Сборка газовой рампы

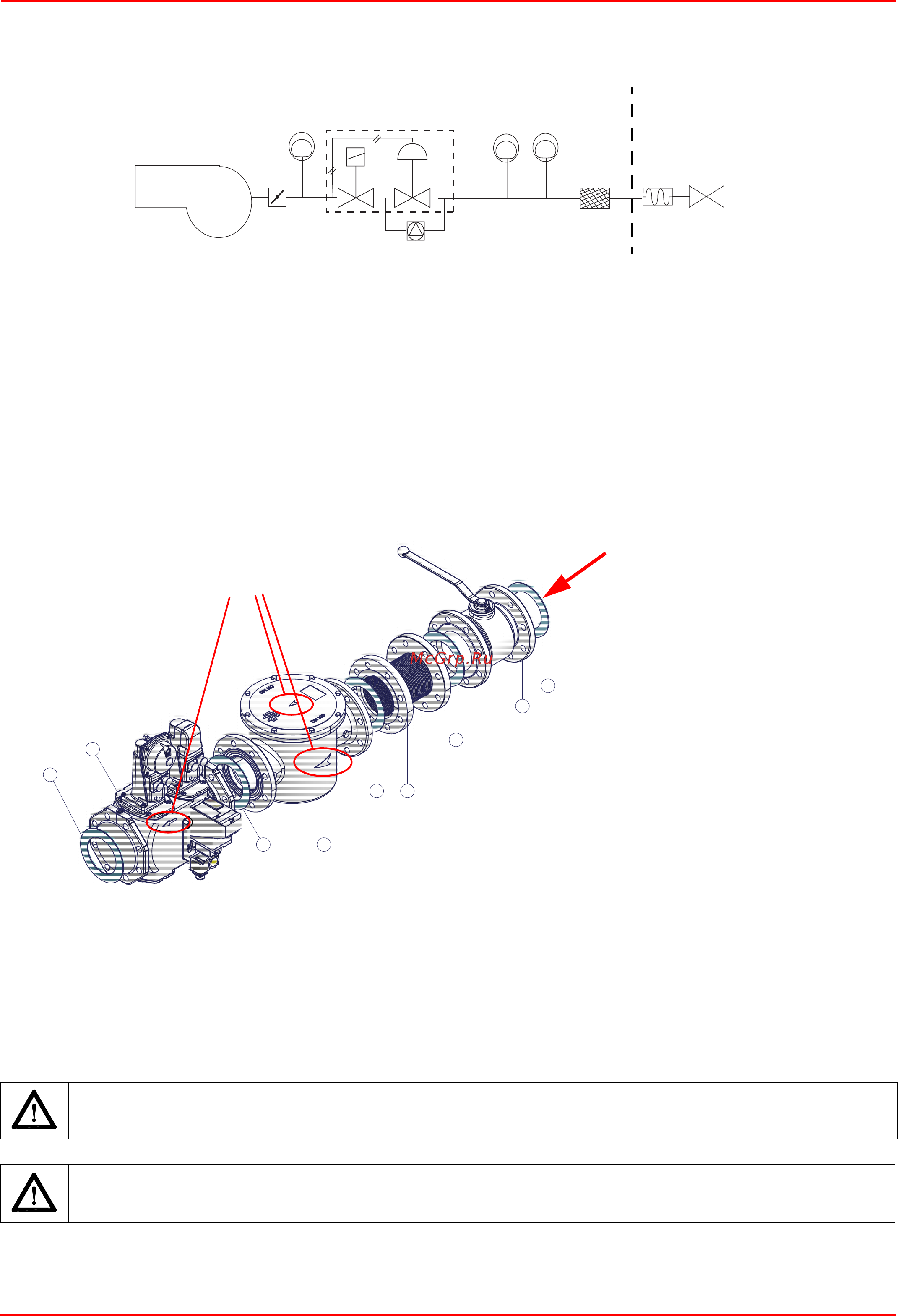

Рис. 5 - Пример газовой рампы
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:
1-а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,
1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 5), совместимую с
используемым газом,
2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление
при монтаже каждого
элемента.
ПРИМЕЧАНИЕ:
Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.
Íиже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.
- рампы резьбовые с Multibloc Dungs MB-DLE или MBC..SE 1200
- рампы фланцевые с Multibloc Dungs MBC..SE 1900-3100 или Siemens VGD40..
DN65 - DN80: Газовая рампа с группой клапанов MBC (2 клапана + газовый фильтр + стабилизатор давления + реле
давления) + блок контроля герметичности VPS504
Oбозначения
1 Горелка
2 Дроссельный клапан
3
Блок контроля герметичности
4 Реле максимального давления газа (опция*)
5 Реле минимального давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран
9 Группа клапанов MB-DLE
10 Группа клапанов VGD
18 Группа клапанов MBC (на 2”, со встроенным фильтром)
19 Группа клапанов MBC (с наружным фильтром)
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме, необходимо провести тестирование на герметичность
газового контура, согласно требований действующих
нормативов.
Внимание: рекомендуется устанавливать фильтр и газовые клапаны таким образом, чтобы во время
техобслуживания и чистки фильтров (как тех, которые не входят в клапанную группу, так и тех, которые находятся
внутри клапанной группы) посторонние материалы не попали внутрь клапанов (см. главу "Техобслуживание").
