C.I.B. UNIGAS - M039247A
20
РЕГУЛИРОВКИ
Кpивые давления газа в голове сгоpания в зависимости от его pасхода
К
ривые относятся к давлению в камере сгорания, равному 0!
Кривые давления газа в голове сгорания горелки, в зависимости от расхода газа, действительны только в том случае, если
горелка правильно отрегулирована (процентное содержание остаточного О2 в уходящих газах - как в таблице
"Рекомендуемые параметры выбросов", а СО - в пределах нормы). На этой фазе голова
сгорания, дроссельный клапан и
сервопривод находятся в максимально открытом положении. Смотрите Рис. 28, на котором изображено, как правильно
измерить давление газа, принимая во внимание значения давления в камере сгорания, снятые с манометра или пользуясь
техническими характеристиками котла/утилизатора.

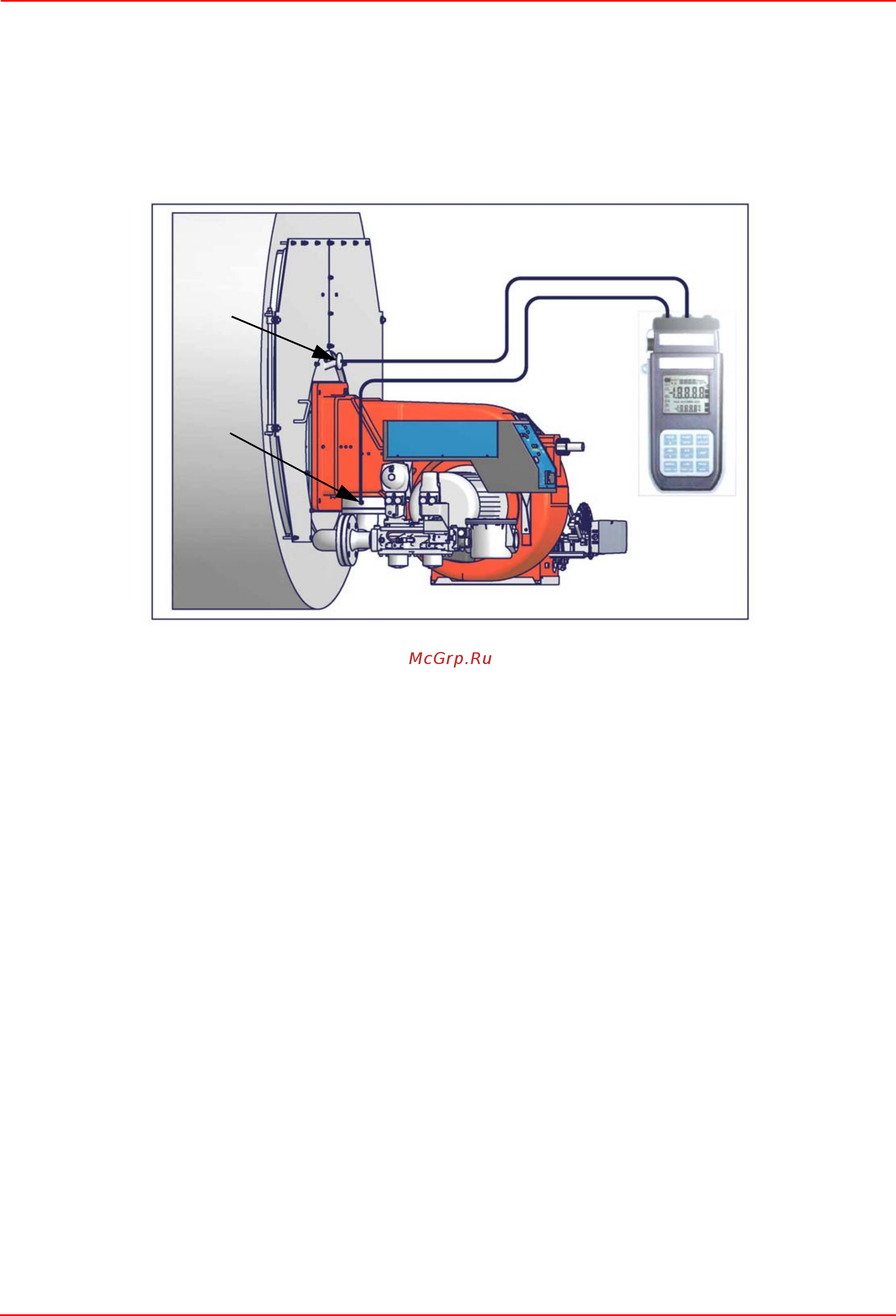

Рис. 28
Описание
1 Генератор
2 Штуцер для отбора давления в котле
3 Штуцер для отбора давления газа на
дроссельном клапане
4 Манометр дифференциальный
Замер давления на голове сгорания
Подсоединить соответствующие датчики на входы манометра: один на штуцер для отбора давления котла (Рис. 28-2), чтобы
снять значение давления в камере сгорания и другой на штуцер отбора давления газа на дроссельном клапане горелки. (Рис.
28-2), чтобы снять значение давления газа на голове сгорания. На основании дифференциального давления, снятого таким
образом, можно вычислить значение
максимального расхода газа, используя при этом графики кривых соотношения
“давление-расход” в голове сгорания, которые Вы найдете в следующем параграфе. Имея значение давления газа в голове
сгорания (указывается на ординате), можно определить значение расхода в топке в Стм3/час ( указывается на абсциссе).
Полученные данные должны использоваться для регулирования расхода газа.
ПРИМЕЧАНИЕ:
КРИВЫЕ “ДАВЛЕНИЕ – РАСХОД ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЬСЯ К ПОКАЗАНИЯМ СЧЁТЧИКА.
1
2
4
3
