C.I.B. UNIGAS - M039247A
22
Регулиpование расхода воздуха и газа
Мощность при розжиге
Мощность при розжиге не должна превышать 1/3 от максимальной рабочей мощности. Значит, минимальный расход газа
должен быть зафиксирован на таком значении, при котором достигается мощность , не превышающая 1/3 от номинальной.
Регулирование - общее описание
z Регулировка расхода воздуха и газа сначала осуществляется при работе горелки на максимальной мощности (“большое
пламя”), воздействуя соответственно на воздушную заслонку и стабилизатор давления, встроенный в группу газовых
клапанов.
z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений..
z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.20.
z Затем (см. следующую страницу), отрегулировать горение на всех промежуточных точках между минимальной и
максимальной, настроив рабочую кривую с помощью пластинки варьируемого сектора (только прогрессивные и
модулирующие горелки). Варьируемый сектор фиксирует соотношение воздух/газ в этих точках, регулируя открытие -
закрытие дроссельного газового клапана.
z .И в конце, отрегулировать мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура
уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.
Для того, чтобы изменить регулировку горелки во время пуско-
наладки на месте, придерживаться нижеприведенных процедур.

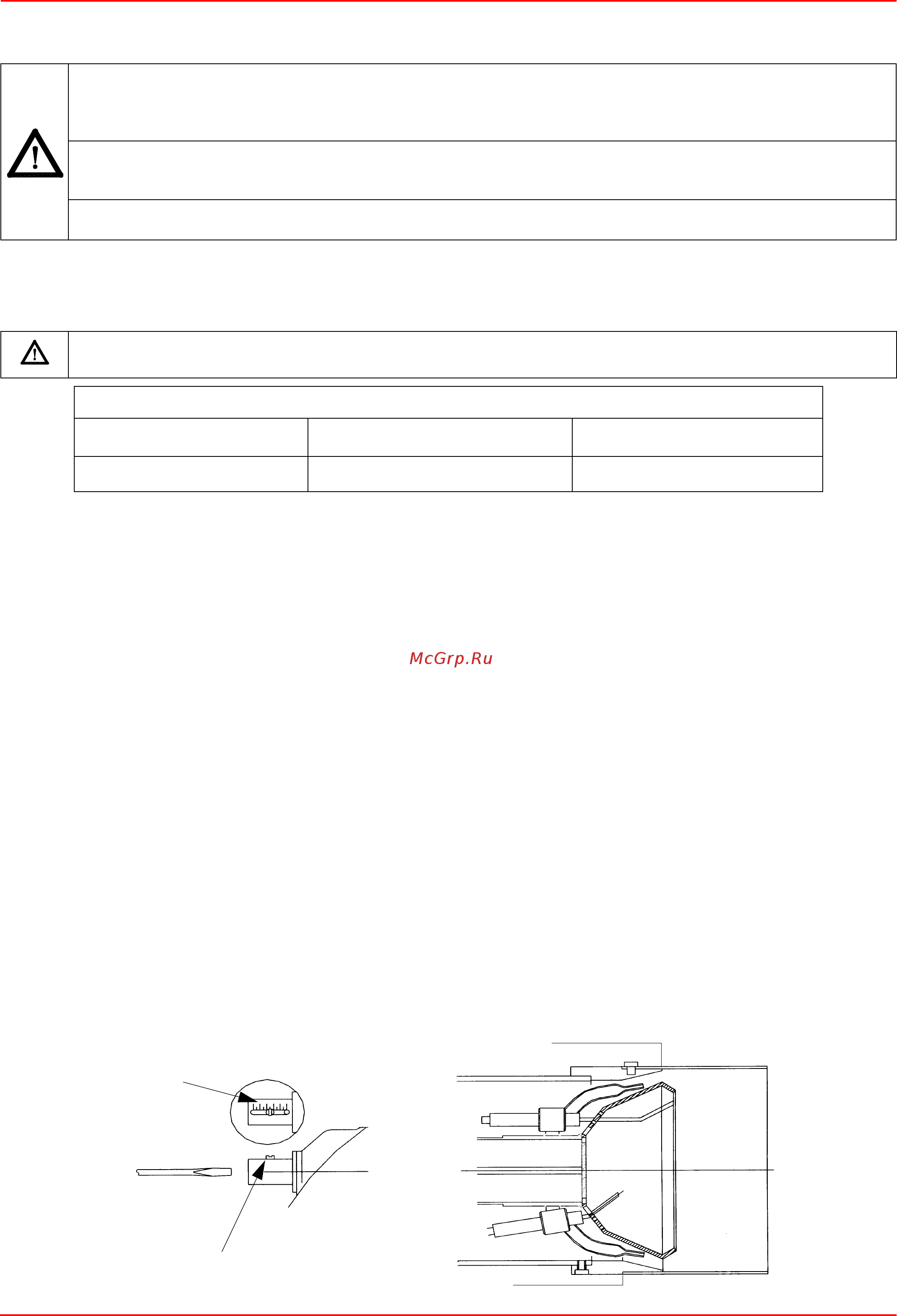

Процедура регулировки
Горелка регулируется на заводе - изготовителе с головой сгорания в положении максимальной мощности “MAX”. Настройка на
максимальную мощность соответствует положению головы сгорания “выдвинута полностью вперед”. Положение головы
сгорания “выдвинута полностью вперед” означает в сторону топки котла, в то время как положение “сдвинута полностью
назад” означает - в сторону оператора. Что касается работы на сниженной
мощности, необходимо постепенно сдвигать голову
сгорания по направлению положения “МИН”, вращая винт VRT (см. следующий рисунок) по часовой стрелке. Индикатор ID
указывает на перемещение головы сгорания.
figura
figura
P61 - P65 - P71
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с
недостаточным расходом
воздуха (опасность образования монооксида углерода); том случае, если это произойдет, необходимо
уменьшить медленно подачу газа и вернуться к нормальным показателям продуктов выброса.
ВНИМАНИЕ! ОПЛОМБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ! ГАРАНТИЯ НА
ДЕТАЛЬ ТЕРЯЕТСЯ!
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение
CO
2
(%) Рекомендуемое значение O
2
(%)
Природный газ 9 ÷ 10 3 ÷ 4.8
MAX(МАКС)
VRT
MIN (МИН)
ID
