C.I.B. UNIGAS - M039247A

ФУНКЦИОНИРОВАНИЕ

z Установите в положение "ON" (ВКЛ.) переключатель A на электрощите горелки.

z Проверьте, не заблокирован ли электронный блок контроля пламени (горит лампочка B), и, при необходимости,

разблокируйте его, нажав кнопку C (reset (сброс).

z Проверьте, что реле давления или термостаты подают сигнал, дающий разрешение на работу горелки.

z Проверьте, что давление газа достаточно (при этом зажигается лампочка D), при необходимости подрегулировать

термостаты..

Только для горелок с блоком контроля герметичности: начинается цикл проверки блока контроля герметичности газовых

клапанов; при завершении проверки загорается соответствующая лампочка на блоке контроля герметичности. По завершении

проверки газовых клапанов, начинается цикл запуска горелки. В случае утечки газа в одном из газовых клапанов блок

контроля герметичности блокируется и загорается лампочка Е. Для разблокировки нажмите деблокировочную кнопку на блоке

контроля герметичности.

z В начале цикла запуска сервопривод устанавливает воздушную заслонку в положение максимального открытия, затем

включается двигатель вентилятора, и начинается фаза предварительной продувки.

Во время фазы предварительной продувки полное открытие воздушной заслонки сигнализируется загоревшейся лампочкой

F на передней панели.

z По завершении продувки воздушная заслонка закрывается до положения, которое она имеет при розжиге горелки,

включается запальный трансформатор (о чем сигнализирует лампочка Н на передней панели), и через несколько секунд

подаётся питание к газовым клапанам EV1 и EV2 (лампочки L и I на передней панели).

z Через несколько секунд после открытия газовых клапанов, запальный трансформатор исключается из контура и после чего

гаснет лампочка Н.

горелки двухступенчатые - горелка оказывается включенной в режиме малого пламени (горит лампочка G); через 8 сек.

начинается работа в режиме двух ступеней, и горелка автоматически переходит в режим большого пламени (загорается

лампочка F) или остаётся в режиме малого пламени - в соответствии с запросом отопительной системы.

горелки прогрессивные и модулирующие - через несколько секунд после открытия газовых клапанов запальный

трансформатор обесточивается. Итак, горелка включена в режиме малого пламени, через несколько секунд начинается

работа в режиме двух ступеней, и горелка, напрямую управляемая внешним термостатом (в прогрессивном исполнении) или

модулятором (P на Рис. 30, только в

модулирующих горелках), увеличивает или уменьшает мощность.

Для получения дополнительной информации по модулирующему регулятору - обратиться к соответствующим инструкциям.

.ВНИМАНИЕ: ПРЕЖДЕ, ЧЕМ ЗАПУСКАТЬ ГОРЕЛКУ, УБЕДИТЬСЯ В ТОМ, ЧТО ВСЕ РУЧНЫЕ ОТСЕЧНЫЕ

КЛАПАНЫ ГАЗА ОТКРЫТЫ И ПРОВЕРИТЬ, ЧТО ЗНАЧЕНИЕ ДАВЛЕНИЯ НА ВХОДЕ РАМПЫ СООТВЕТСТВУЕТ

ЗНАЧЕНИЯМ, УКАЗАННЫМ В ПАРАГРАФЕ “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”. КРОМЕ ТОГО,

УБЕДИТЬСЯ В

ТОМ, ЧТО ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ПОДАЧИ ПИТАНИЕ ВЫРУБЛЕН. ВНИМАНИЕ: ВНИМАТЕЛЬНО

ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.

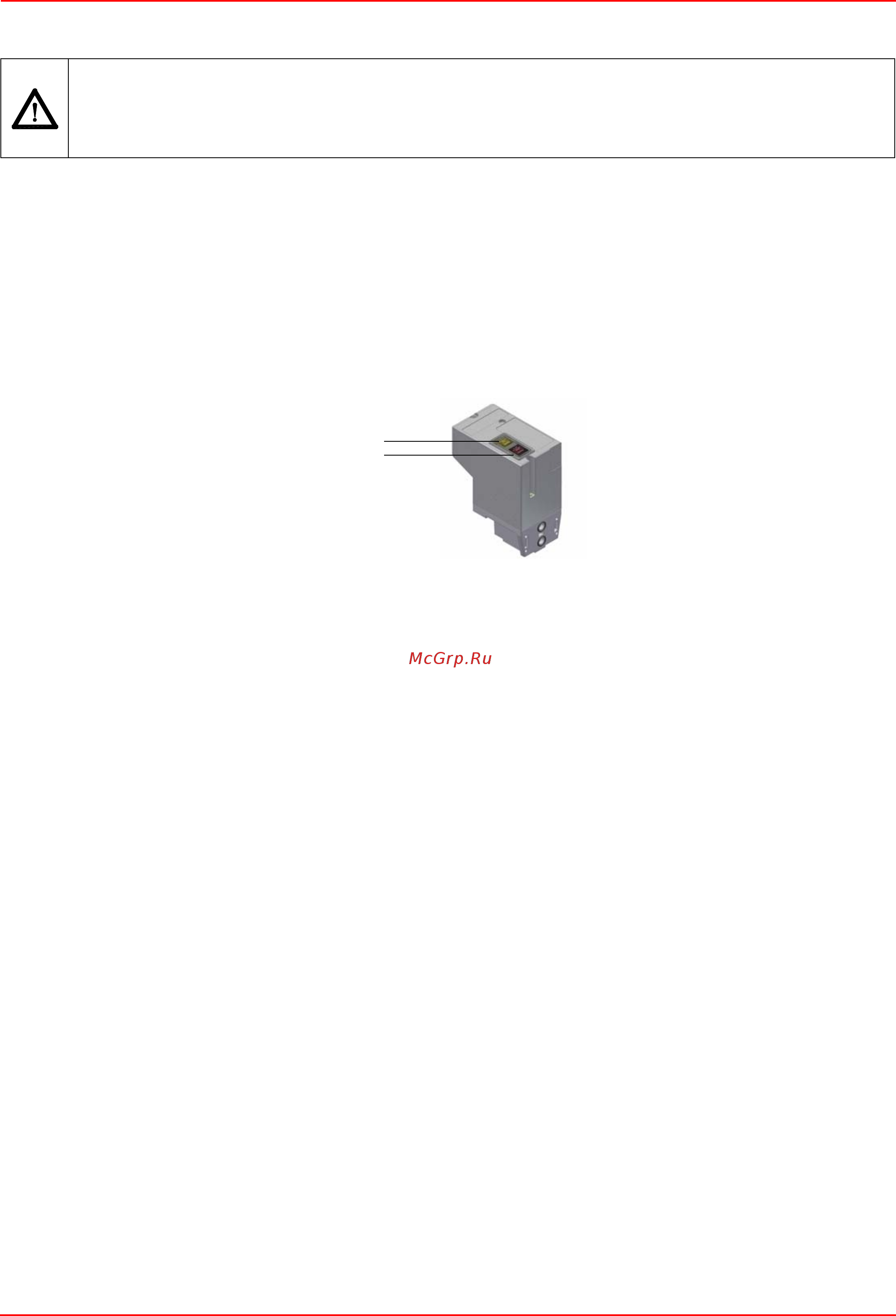

VPS504
