Cuenod C 285 GX 507/8 T1 [26/56] Inbetriebnahme
![Cuenod C 285 GX 507/8 T1 [26/56] Inbetriebnahme](/views2/1435131/page26/bg1a.png)
05/2008 - Art. Nr. 13 013 503D26
Inbetriebnahme
Prüfungen und Einstellungen
Mischeinrichtung und Sekundärluft
Sekundärluft (Abmessung Y)
Es handelt sich um das zwischen den
verschiedenen Durchmessern der
Stauscheibe und dem Flammrohr zuge-
führte Luftvolumen.
Bei Lieferung des Geräts liegen die
Einstellung des Masse Y bei 453 auf T1
und bei 753 auf T2.
In Abhängigkeit von :
- Zündqualität des Gases
(Stöße, Schwingungen, Rupfen,
Verzögerung),
- Verbrennungshygiene in Gasbetrieb
lässt sich dieser Wert jedoch nach regu-
lieren.
Einstellung
Sie erfolgt bei stillstehendem Brenner
mit Ausbau der Mischeinrichtung nach
der im vorhergehenden Kapitel
beschriebenen Vorgehensweise.
Bei Erhöhung des Masse Y nimmt der
CO
2
-Wert zu und umgekehrt.
• Die beiden Schrauben der Halterung
der Stauscheibe lösen.
• Die Halterung der Stauscheibe in der
gewünschten Richtung verschieben.
• Das Maß Y messen ; die beiden
Schrauben wieder festziehen.
• Die Diffusoren je nach dem Typ Kopf
und dem verwendeten Gas nach der
beiliegenden Zeichnung nachstellen.
• Den Satz wieder zusammenbauen,
• Das Vorhandensein und den
ordnungsgemäß Sitz der flachen
Dichtung in der Gaszufuhrleitung
überprüfen.

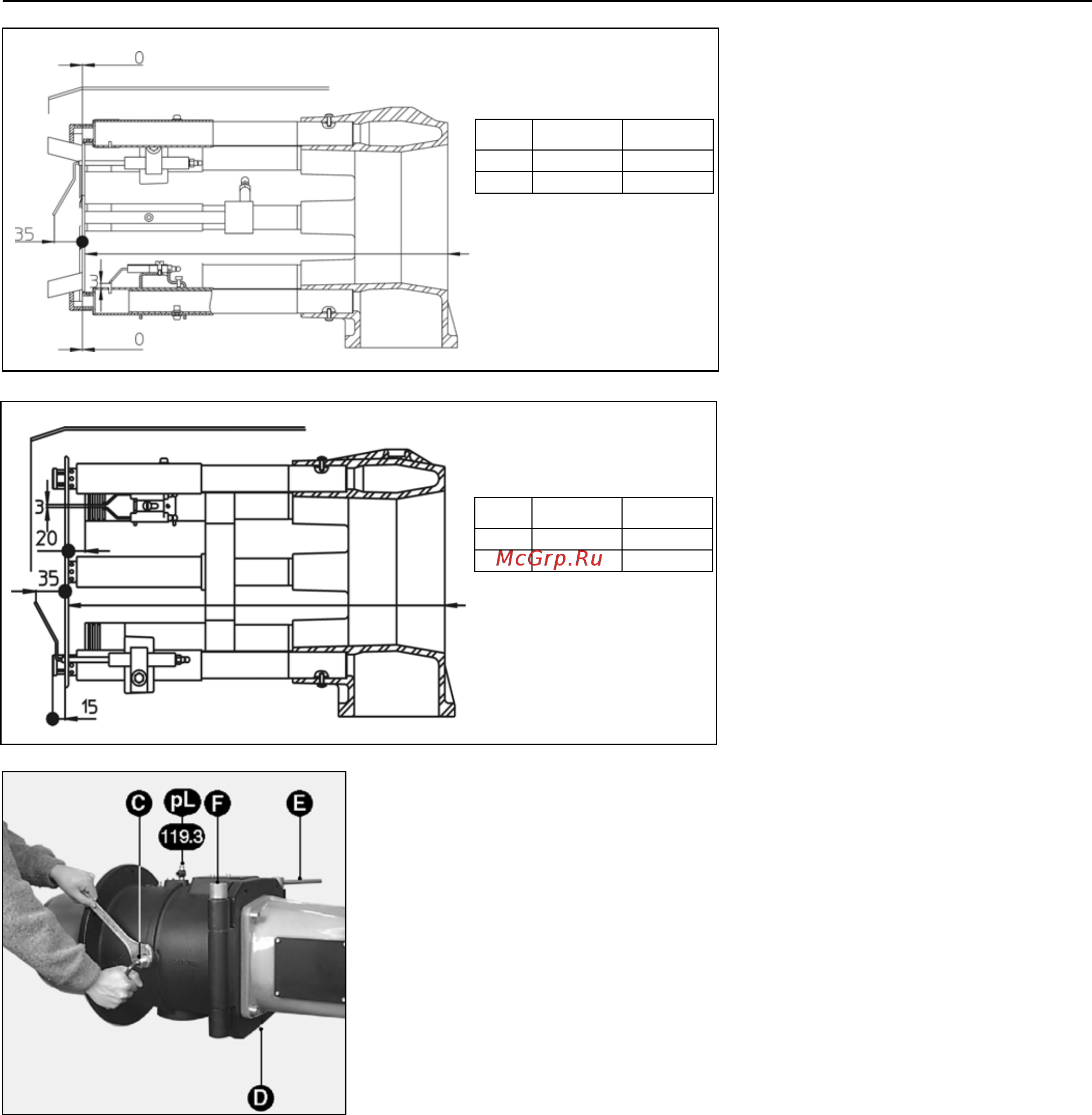

Erdgase - Low NOx
Fett = Werkseinstellung
Sekundär-
luft maxi
Sekundär-
luft mini
T1 Y=453 Y=478
T2 Y=753 Y=778
Erdgase und Propan
Fett = Werkseinstellung
Sekundär-
luft maxi
Sekundär-
luft mini
T1 Y=453 Y=478
T2 Y=753 Y=778
Prüfung und Einstellung der
Mischeinrichtung
Bei der Lieferung ist der Brenner für
einen Betrieb mit Erdgasen eingestellt
• Die Sicherheitsschraube D entfernen.
• Den beweglichen Achsbolzen E ent-
fernen.
• Das Brennergehäuse öffnen.
• Die Zündkabel vom Trafo abtrennen.
• Die Mutter und die seitliche Schraube
C lösen, die zur Befestigung der
Gaszufuhrleitung dienen.
• Die Mischeinrichtung herausnehmen.
• Folgende Einstellungen überprüfen :
Zündelektroden und Diffusoren ents-
prechend dem verfügbaren Gas und
den beigefügten Zeichnungen.
• Vorhandensein und ordnungsgemäß
Sitz der flachen Dichtung in der
Gaszufuhrleitung überprüfen.
• Den Satz wieder zusammenbauen.
• Prüfen :
- den festen Sitz der Schraube und
der Mutter C.
- Später auf Dichtheit überprüfen.
