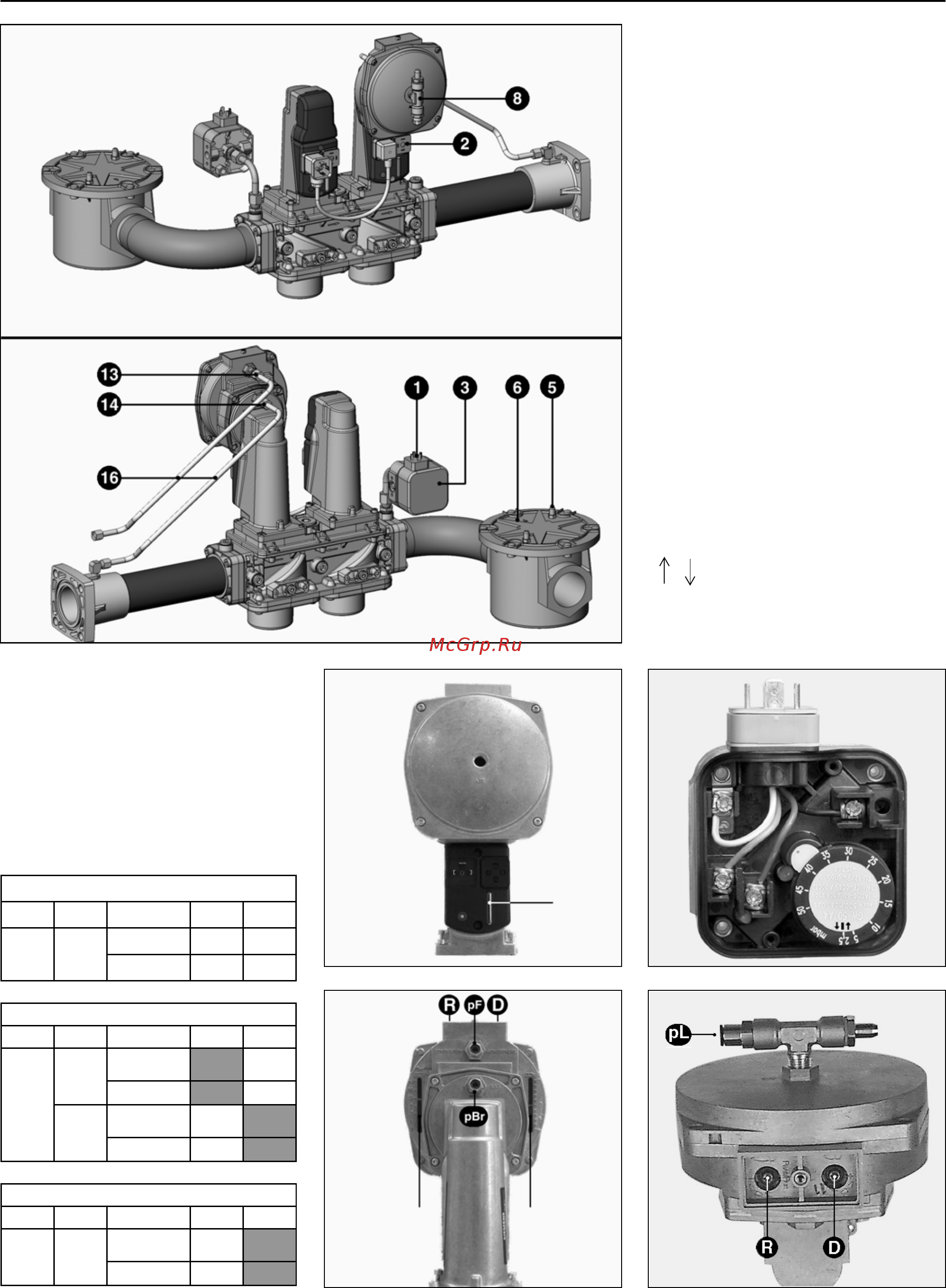

05/2008 - Art. Nr. 13 013 503D30
Inbetriebnahme
Beschreibung und Einstellungen
Gasventil VGD
Regler SKP75
1 Elektrischer Anschluss des Druck-
wächters (DIN 43650)
2 Elektrischer Anschluss des Elek-
troventils (DIN 43650)
3 Druckwächter
4 Eingangsflansch
5 Druckabnahme G 1/8 vor dem
Filter beidseitig möglich
6 Außenfilter DN65
7 Typenschild
8 Anschluss G 1/8 für den Luftdruck
pL
9 Schraube R für die Einstellung des
Gas-/Luftverhältnisses
12 Einstellschraube zur Korrektur des
Nullpunkts D
13 Anschluss G 1/8 für den Brenn-
kammerdruck pF
14 Anschluss G 1/8 für den Gasdruck
pBr
15 Ausgangsflansch
16 Druckabgriffrohre pBr - pL - pF
Einstellung des Gasdruckwächters
• Die durchsichtige Haube abnehmen.
Die Vorrichtung enthält einen Zeiger
| und eine bewegliche Skalen-
scheibe.
• Den Druckwächter vorläufig auf den
kleinsten Wert der Skalenscheibe
einstellen.
Gasventil-
Öffnung
Indikator
R-Verhältnis
Indikator
D-Verhältnis
Indikator
In Verbindung mit einem Regler
SKP75 erlaubt es das Gasventil
VGD, ein konstantes Gas-/Luftve-
rhältnis zu erzielen. Der Regler
berücksichtigt ebenfalls den Druck
pF in der Brennkammer oder den
Luftdruck.
Bei der Lieferung ist der Regler gemäß
der beiliegenden Tabelle voreingestellt.
Brenner C 285 GX 507/8
Ga
s
P
40.065 40.080
(Schr.
R
)1 2
(Schr.
D
)2 1,4
Brenner C 330 GX 507/8
Ga
s
P
40.065 40.080
(Schr.
R
)2
(Schr.
D
)1,4
(Schr.
R
)1
(Schr.
D
)2
Brenner C 380-430 GX 507/8
Ga
s
P
40.065 40.080
(Schr.
R
)1
(Schr.
D
)2
VGD
VGD
G20 20 - 40
VGD
G20 150
G20
40
150
