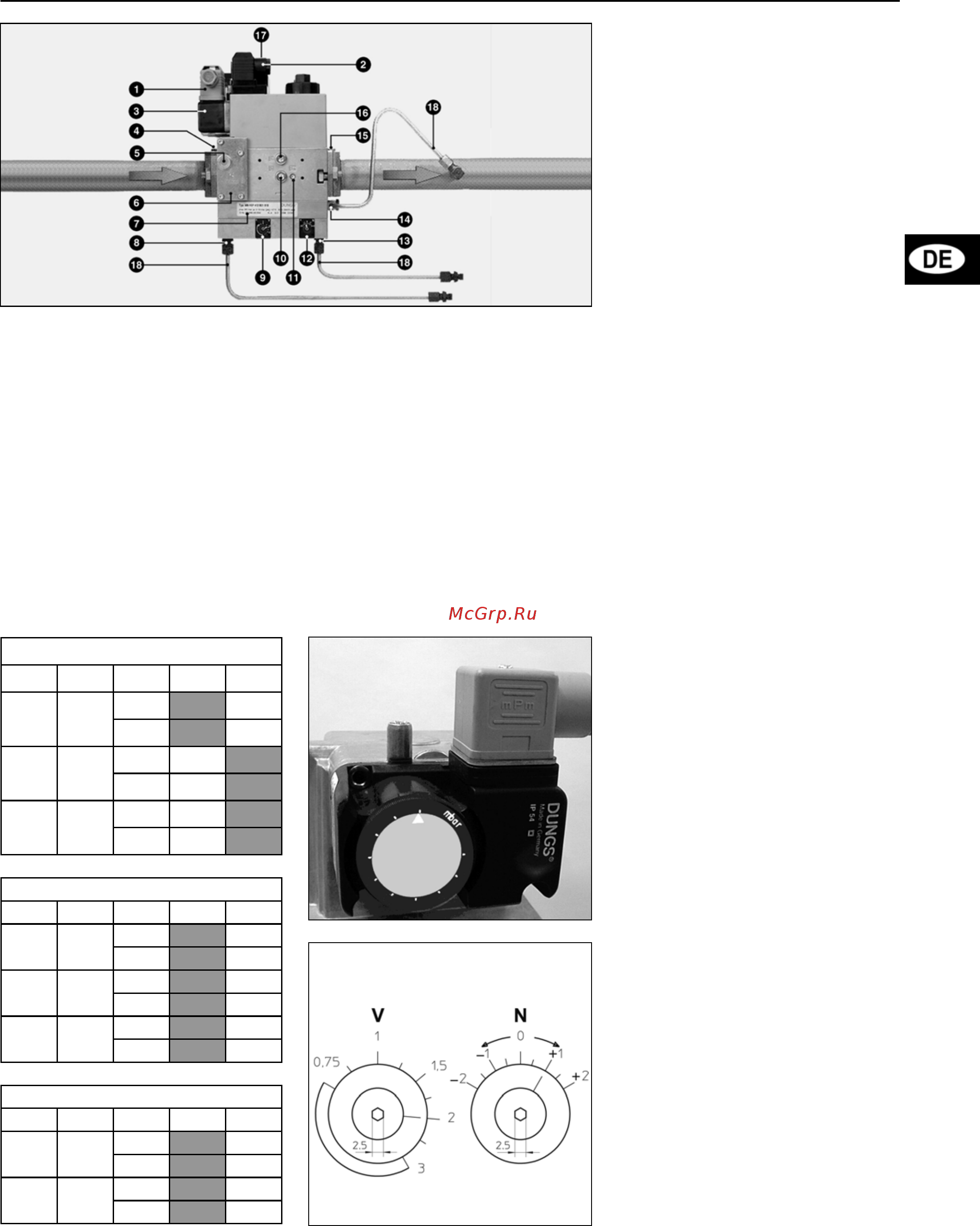

05/2008 - Art. Nr. 13 013 503D 29
Inbetriebnahme
Beschreibung und Einstellungen
Gasventil MB-VEF
1 Elektrischer Anschluss des Druck-
wächters (DIN 43650)
2 Elektrischer Anschluss des Elek-
troventils (DIN 43650)
3 Druckwächter
4 Eingangsflansch
5 Druckabnahme G 1/8 vor dem
Filter beidseitig möglich
6 Filter unter dem Deckel
7 Typenschild
8 Anschluss G 1/8 für den Luftdruck
pL
9 Einstellschraube des Verhältnisses
V
10 Druckabnahme pe G 1/8 beid-
seitig
11 Druckabnahme Gas pBr M4 (V2)
12 Einstellschraube zur Korrektur des
Nullpunkts N
13 Anschluss G 1/8 für den Brenn-
kammerdruck pF
14 Anschluss G 1/8 für den Gasdruck
pBr
15 Ausgangsflansch
16 Druckabnahme pa nach V1 beid-
seitig
17 Betriebsanzeige V1, V2 (Option)
18 Druckabgriffrohre pBr - pL - pF
Ventil MB VEF ...
Das Ventil MB VEF ... ist ein kompaktes
Bauteil, bestehend aus :
Einem integrierten oder Taschenfilter,
einem verstellbaren Druckwächter,
einem nicht verstellbaren, schnell
öffnenden und schleusenden Sicher-
heitsventil, einem vom Druckverhält-
nisregler abhängigen Hauptventil mit
durchsatzregelbarer Öffnung (V und N),
das ein konstantes Verhältnis zwischen
Gas- und Luftstrom herstellt. Es ist
schnell Schliersand.
Der Regler berücksichtigt außerdem
den Druck pF im Feuerraum oder den
atmosphärischen Druck.
Bei der Auslieferung ist das Ventil nach
der beiliegenden Tabelle eingestellt.
Einstellung des Gasdruckwächters
• Die durchsichtige Haube abnehmen.
Die Vorrichtung enthält einen Zeiger
und eine bewegliche Skalen-
scheibe.
• Den Druckwächter vorläufig auf den
kleinsten Wert der Skalenscheibe
einstellen.
Einstellung des Reglers
Alle Einstellungen werden bei
laufendem Brenner vorgenommen.
• Mit einem Sechskantschlüssel von
2,5 mm zwei Schrauben betätigen :
- Die Schraube V bestimmt das Gas/
Luft-Verhältnis, Skalenteilung von
0,75 bis 3,0.
- Mit der Schraube N kann der Luft-
überschuss beim kleinsten
Durchsatz korrigiert werden,
Teilung von -2 bis +2.
Brenner C 285 GX 507/8
Ga
z
P VEF 412 42
0
V
3
N
0
V
3
N
0
V
3
N
0
Brenner C 330 GX 507/8
Ga
z
P VEF 412 42
0
V
3
N
0
V
3
N
0
V
3
N
0
Brenner C 380-430 GX 507/8
Ga
z
P VEF 412 42
0
V
3
N
0
V
3
N
0
G20 150
G20 300
G25 300
G20 150
G20 300
G25 300
G20 300
G25 300
