05/2008 - Art. Nr. 13 013 503D 47
Пуск
Описание и настройки

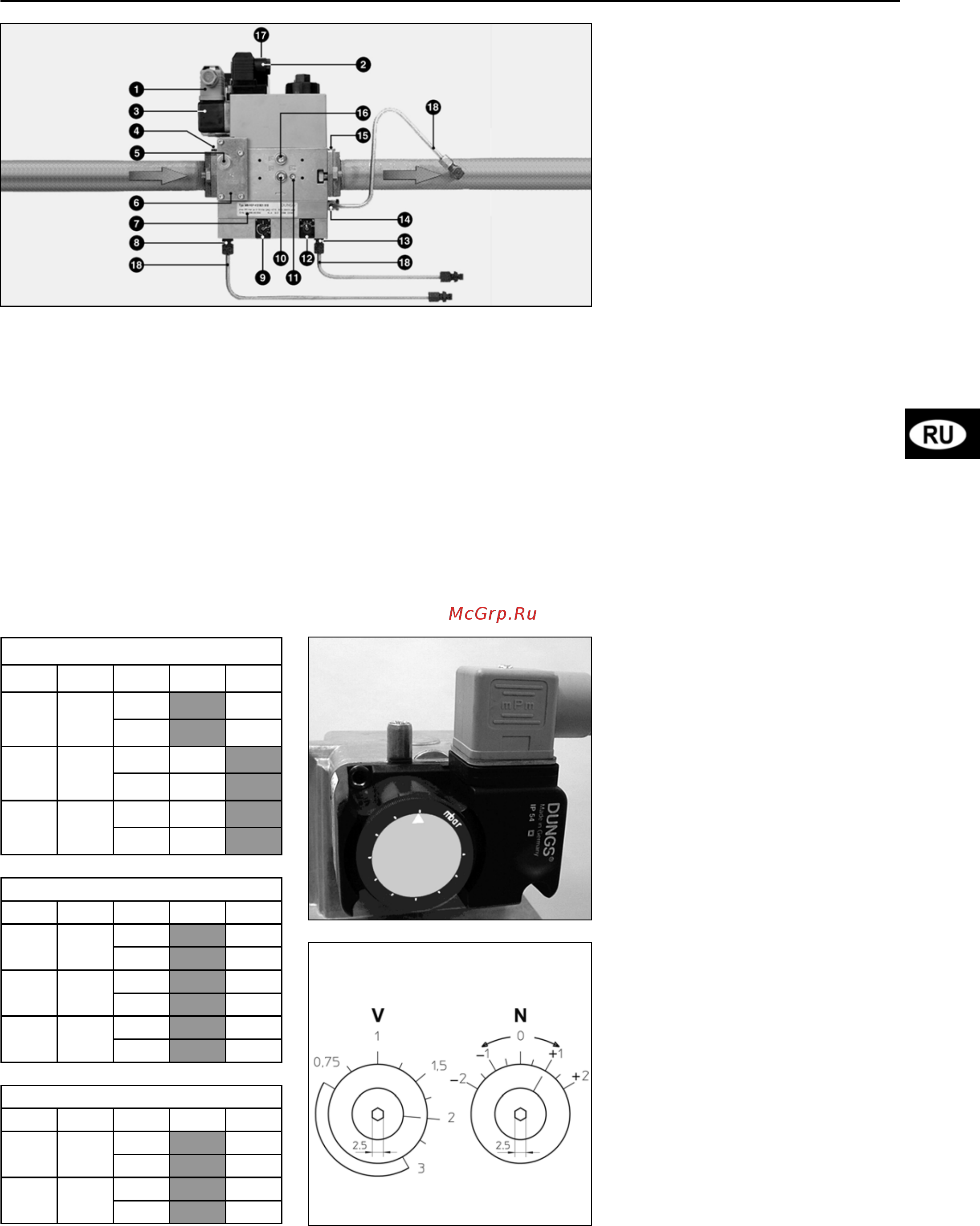

Компактная арматура MBVEF
1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электромагнитного клапана
(ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
фильтром, возможен с 2 сторон
6 Фильтр под крышкой
7 Идентификационная табличка
8 Подсоединение G 1/8 для
измерения давления воздуха pL
9 Регулировочный винт для
настройки соотношения V
10 Отбор давления на входе pe
G 1/8, обе стороны
11 Отбор давления газа pBr M4
(V2)
12 Регулировочный
винт для
корректировки нулевой точки N
13 Подсоединение G 1/8 для
измерения давления pF в
топочной камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Отбор давления pa после V1,
обе стороны
17 Индикатор работы V1, V2
(поставляется по желанию)
18 Трубки для отбора давления
pBr- pL -pF
Компактная арматура MB VEF
Арматура MB VEF... представляет из
себя компактный модуль,
содержащий следующие элементы:
встроенный
или карманный фильтр,
регулируемое реле давления,
нерегулируемый
быстродействующий
предохранительный клапан, главный
клапан, управляемый регулятором
соотношения давлений, с открытим в
зависимости от нагрузки (V и N) для
поддержания постоянной пропорции
между газом и воздухом. Он является
быстрозакрывающимся.
Регулятор также учитывает давление
pF в топочной камере или
атмосферное давление.
При поставке арматура
отрегулирована согласно
приведенной ниже таблице.
Настройка реле давления газа
• Снимите прозрачную крышку.
Прибор содержит стрелку и
поворачиваемую установочную
шкалу.
• Временно установите реле
давления на минимальное
значение на шкале.
Горелка С 285 GX 507/8
Газ P VEF 412 420
V
3
N
0
V
3
N
0
V
3
N
0
Горелка С 330 GX 507/8
Газ P VEF 412 420
V
3
N
0
V
3
N
0
V
3
N
0
Горелка С 380-430 GX 507/8
Газ P VEF 412 420
V
3
N
0
V
3
N
0
G20 150
G20 300
G25 300
G20 150
G20 300
G25 300
G20 300
G25 300
Настройка регулятора
Все настройки выполняются при
включенной горелке.
• Поверните два винта, используя
шестигранный ключ 2,5 мм:
- винт V определяет соотношение
газ / воздух; деление шкалы от
0,75 до 3,0
- посредством винта N можно
откорректировать избыток
воздуха при минимальном
расходе; градация шкалы от -2 до
+2
