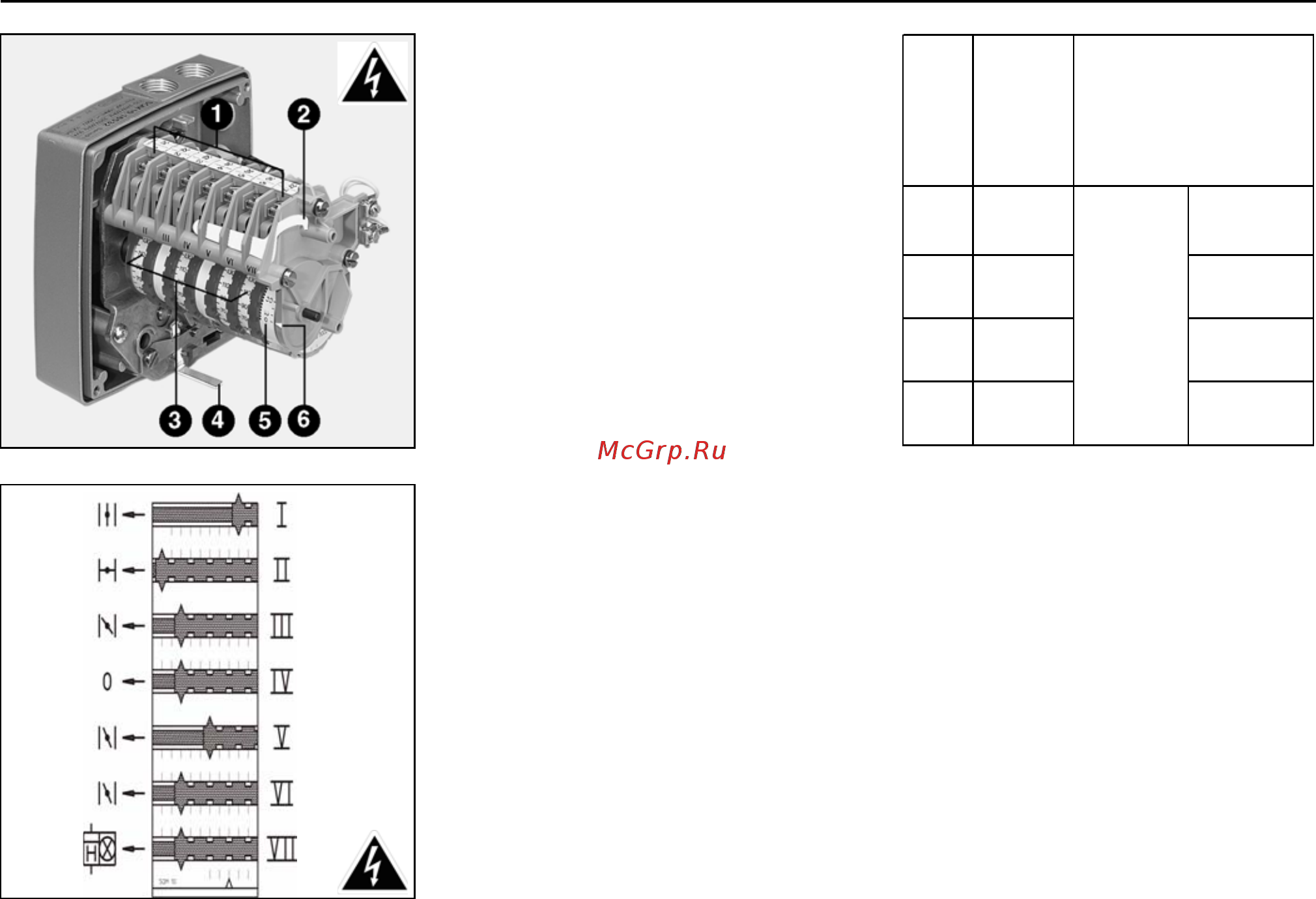

05/2008 - Art. Nr. 13 013 503D46
Пуск
Регулирование воздуха
Серводвигатель Y10
1 Клеммная колодка
2 Ключ для регулировки кулачков
3 Семь регулируемых кулачков со
шкалой
4 Рычаг для расцепления
двигателя
5 Нерегулируемый цилиндр со
шкалой для изменения
положения серводвигателя
6 Индекс цилиндра со шкалой
SQM 10 16
Функции кулачков
Кулачок Функция
I Номинальный расход воздуха
II Закрытие при останове 0°C
III Расход воздуха при розжиге
IV Свободный 0°
V Кулачок V дает информацию о
регулировании минимального
расхода; устанавливается
между значениями кулачков I и
VI.
VI Регулирование минимального
расхода воздуха
VII Одновременная подача
напряжения для контроля
факела и счетчика часов
работы.
• Установите на несколько
градусов ниже, чем
значение,
считанное на кулачке I.
При помощи кулачка VI возможно
автоматическое регулирование
минимального расхода после фазы
розжига. В коммутационном шкафу
задержка времени К6
устанавливается на ≅ 15 сек.
Настройки
• Снимите крышку
• Проконтролируйте, находится ли
кулачковый барабан на нуле.
• Установите кулачки согласно
мощности котла и значениям,
данным в таблице рядом.
Для этого
:
• Отрегулируйте кулачки вручную или
при помощи ключа. Угловое
положение можно считать по
индексу каждого кулачка.
Тип
AGP
Мощность
горелки
кВт
2100 33
2850 55
2250 50
3800 80
2400 55
4100 80
2800 55
4600 80
Нас тройка воздуха в°
розжиг ном.
кулачок III кулачок I
C 285
15
C 330
C 380
C 430
