05/2008 - Art. Nr. 13 013 503D44
Пуск
Контроль и настройки
Смесительное устройство и вторичный воздух
Вторичный воздух (расстояние Y)
Это объем воздуха, проходящий
между различными диаметрами
подпорной шайбы и жаровой трубой.
В состоянии поставки расстояние Y
установлено на 453 на Т1 и 753 на Т2.
Однако это значение может быть
отрегулировано иначе, в зависимости
от:
- качества розжига (ударная нагрузка,
вибрация, выдержка времени),
- гигиены сжигания газа.
Настройка
Выполняется
при останове горелки с
демонтажом смесительного
устройства в порядке, описанном в
предыдущей части.
При увеличении расстояния Y
показатель СО
2
увеличивается и
наоборот.
• Открутите два винта держателя
подпорной шайбы.
• Сдвиньте держатель подпорной
шайбы в желаемом направлении.
• Измерьте расстояние Y ; снова
затяните два винта.

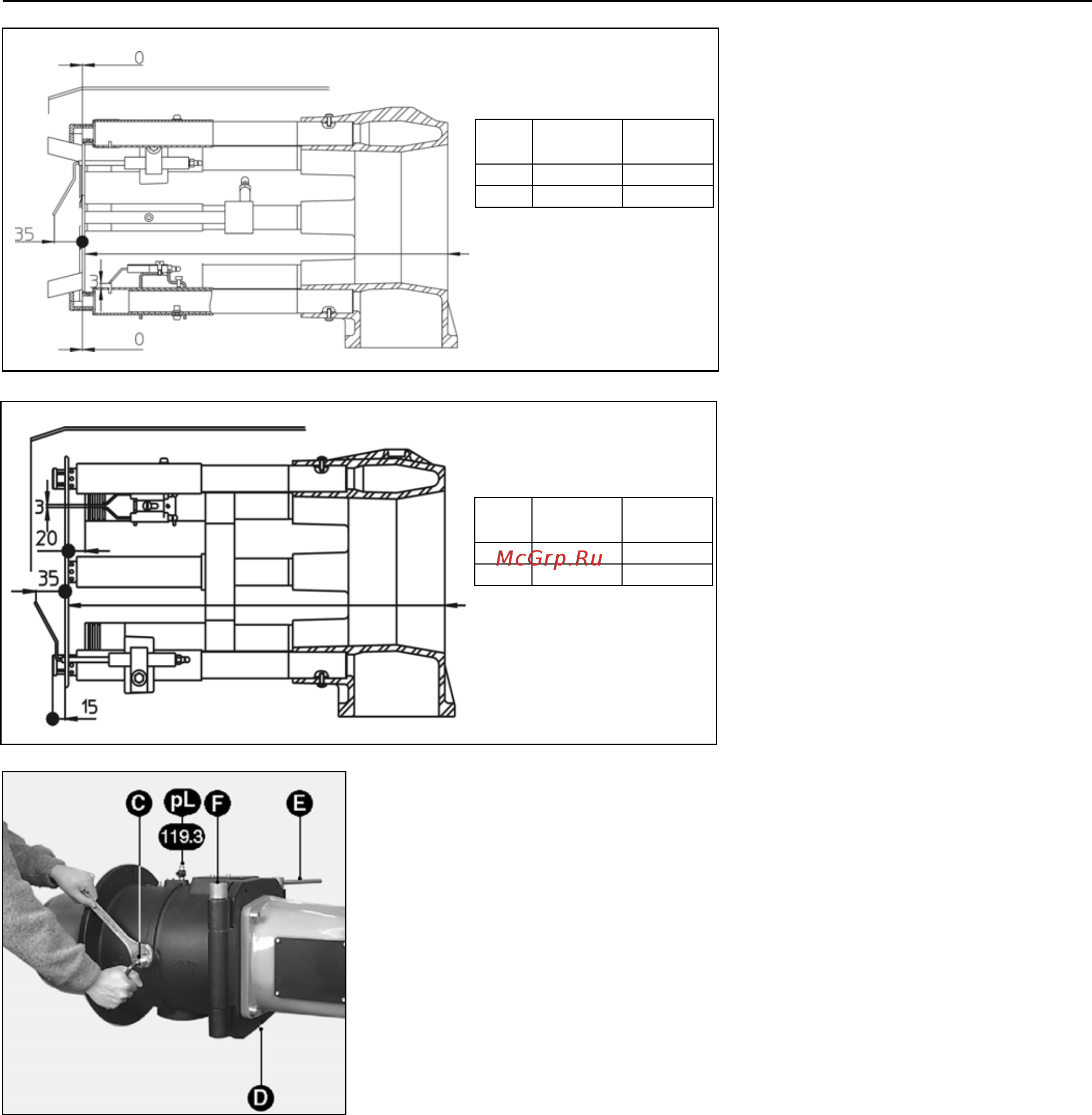

• При помощи прилагаемого рисунка
установите диффузоры в
зависимости от типа головки и
используемого газа.
• Снова смонтируйте комплект.
• Проверьте наличие и правильное
расположение плоского уплотнения
в газопроводе.
Природный газ -
низкий NOx
Жирным шрифтом=
заводская настройка
Вторичны
й воздух
макс.
Вторичны
й воздух
мин.
T1 Y=453 Y=478
T2 Y=753 Y=778
Природный газ и
пропан
Жирным шрифтом=
заводская настройка
Вторичны
й воздух
макс.
Вторичны
й воздух
мин.
T1 Y=453 Y=478
T2 Y=753 Y=778
Контроль и настройка
смесительного устройства
При поставке горелка уже настроена
на природный газ.
• Удалите подвижный осевой болт Е.
• Откройте тело горелки.
• Отсоедините от трансформатора
розжиговые кабели.
• Открутите гайку и боковой винт С,
служащий для крепления
газоподводящей трубы.
• Вытащите смесительное
устройство.
• Проверьте настройки следующих
элементов: розжиговые электроды
и диффузоры
в соответствии с
газом и прилагаемыми схемами.
• Проверьте наличие и правильность
расположения плоского уплотнения
в газопроводе.
• Вновь смонтируйте комплект.
• Проверьте:
- чтобы винт и гайка С были
надежно закручены,
- заключительно - отсутствие
утечек.
