Cuenod C 285 GX 507/8 T1 [43/56] Предварительный контрль проверка на утечки установка реле давления воздуха
![Cuenod C 285 GX 507/8 T1 [43/56] Предварительный контрль проверка на утечки установка реле давления воздуха](/views2/1435131/page43/bg2b.png)
05/2008 - Art. Nr. 13 013 503D 43

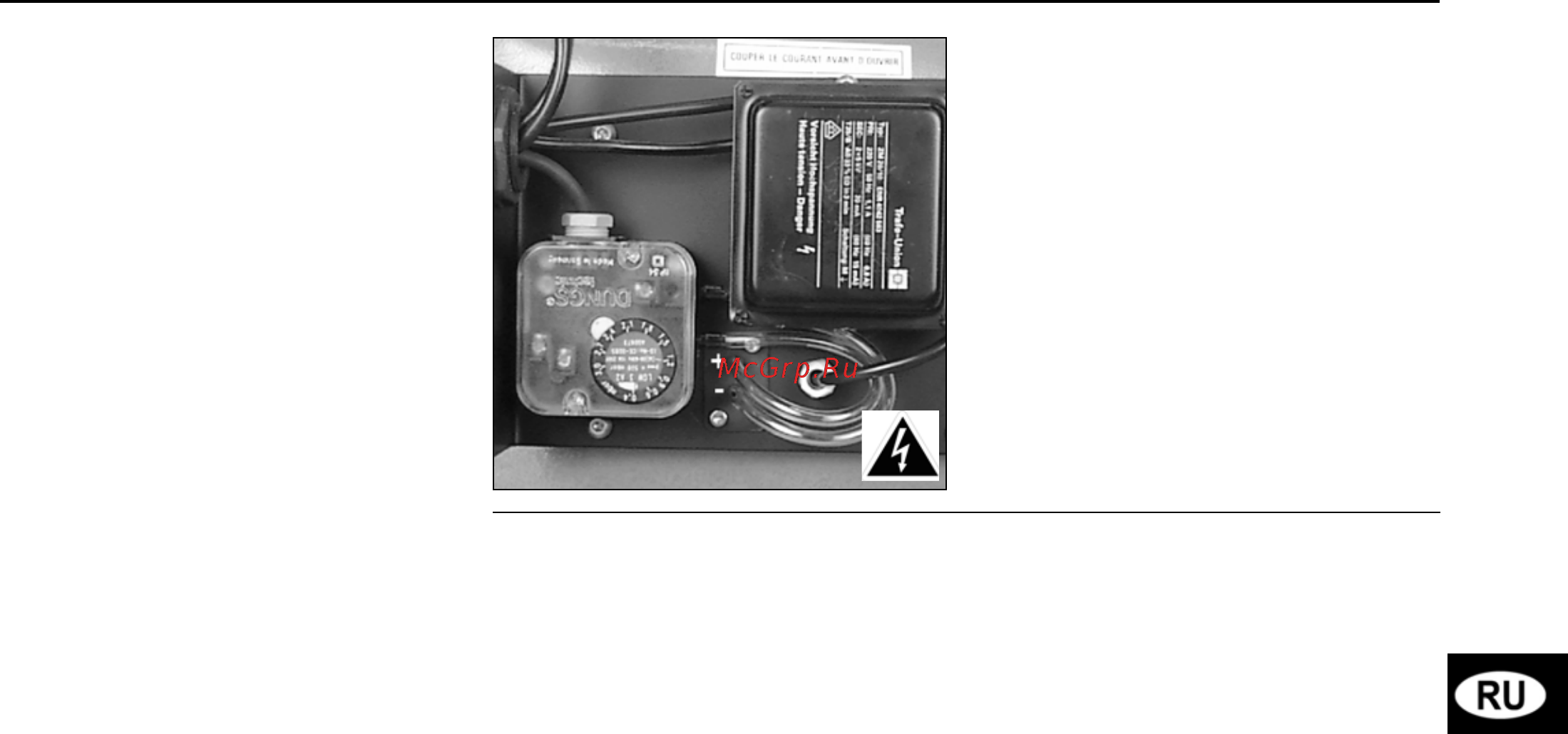

Натройка реле давления воздуха
• Удалите прозрачную крышку.
Прибор содержит стрелку и
градуированный подвижный диск.
• Для начала установите
минимальное значение на
градуированном диске.
Пуск
Предварительный контрль / проверка на утечки
Установка реле давления воздуха
Пуск горелки автоматически означает
пуск всей системы монтажником или
его представителем; лишь они могут
гарантировать соответствие
котельной установки требованиям
утвержденной практики и
действующим нормам.
Прежде всего монтажник должен
иметь "Сертификат соответствия",
выдаваемый уполномоченным
органом или сетевым управлением,
проверить трубопровод на утечку и
продеаэрировать его до газового
шарового крана.
Предварительный контроль:
•
Проверьте следующее:
- номинальное напряжение и
частоту и сравните их со
значениями на
идентификационной табличке,
- полярность меду фазой и
нейтралью
- подсоединение
протестированного провода
заземления,
- отсутствие напряжения между
нейтралью и землей,
- направление вращения
двигателей,
- защитное реле только в ручном
положении (Н) и регулятор силы
тока
• Отсоедините подачу напряжения.
• Убедитесь
в том, что тока нет.
• Закройте топливные клапаны.
• Ознакомьтесь с инструкциями по
эксплуатации от изготовителей
котла и регулятора.
• Проверьте следующее:
- давление воды в отопительном
котле,
- циркуляционные насосы
работают,
- смеситель (смесители)
открывается,
- система подачи свежего воздуха в
котельную и отвода продуктов
сгорания через дымоход
соответствует мощности горелки,
-
наличие и функциональность
регулятора тяги в дымоходе,
- плавкие предохранители за
пределами горелки
смонтированы, откалиброваны и
установлены,
- система регулирования котла
установлена.
Контроль утечек
• Смонтируйте манометр перед
газовой арматурой.
• Откройте и снова закройте шаровой
кран.
• Проверьте давление подачи и его
устойчивость во времени.
• При помощи специальной пенки
проверьте плотность соединений
газовой арматуры включительно
наружный фильтр.
Утечек быть не должно.
• Продуйте трубопровод за шаровым
газовым краном.
• Закройте спускной кран, удалите
манометр, закройте точку
измерения давления.
